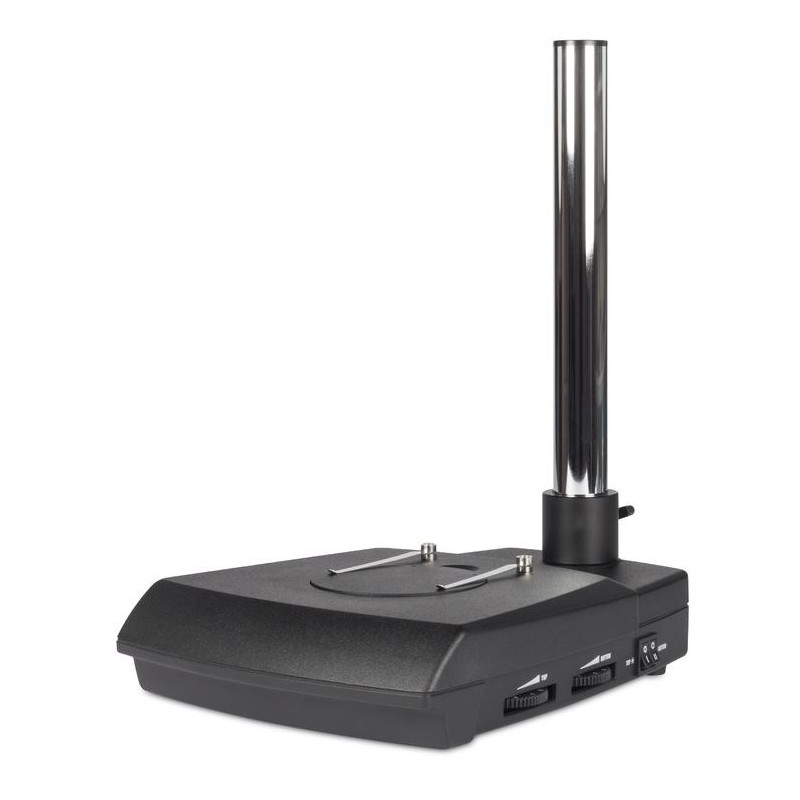

Motic Polestandaard met doorvallende verlichting (ESD) (46653)

Deze polestand is ontworpen voor geavanceerde microscopietoepassingen en is compatibel met de SMZ-171 serie. Het is goed geschikt voor gebruik in elektrostatisch gevoelige omgevingen dankzij de ESD-bescherming. De stand heeft een stabiele basis, doorvallende LED-verlichting met verstelbare intensiteit en een ingang voor een koude lichtbron, wat flexibiliteit biedt voor verschillende observatiebehoeften.

Belangrijkste Kenmerken

• Polen diameter: 32 mm

• Polen hoogte: 232 mm

• Basisgrootte: 303 x 239 mm

• Doorvallende verlichting: 3W LED met reflector en verstelbare intensiteit

• Koud licht ingang voor extra verlichtingsopties

• Voeding: 100-240V (CE-gecertificeerd)

• ESD-versie voor elektrostatisch gevoelige industrieën

Overzicht van de SMZ-171 Serie

De SMZ-171 Stereo Zoom microscoop is een optisch geavanceerde toevoeging aan Motic's SMZ Stereo serie. Het beschikt over verbeterde optiek, ESD-compatibele materialen en geoptimaliseerde LED-verlichting, waardoor het ideaal is voor een breed scala aan biologische, medische en materiaalkundige toepassingen. Het Greenough optische systeem biedt heldere, vervormingsvrije beelden met een zoomverhouding van 6.7:1. De microscoop is aanpasbaar voor zowel routinematige als onderzoekstaken, met een werkafstand van 110 mm en een verscheidenheid aan accessoires voor uitgebreide mogelijkheden. Digitale documentatie is eenvoudig te bereiken door de SMZ-171 te koppelen aan een Moticam camera.

Algemene Specificaties

• Greenough Optisch Systeem

• Achromatische optiek met schimmelwerende behandeling

• Breedveld binoculair of trinoculair 45º observatiebuis (lichtverdeling 0:100 rechter oculair/trinotube in fotopositie)

• Breedveld hoge oogpunt oculairs, WF 10X/23 met dioptrie-aanpassing (+/- 5 dpt)

• Interpupillaire afstand: 48-75 mm

• Zoomverhouding: 6.7:1 met 5 klikstops

• Standaard vergroting: 7.5X-50X

• Werkafstand: 110 mm

Zoom Bereik

De zoomverhouding van 6.7:1 maakt een vergrotingsbereik van 7.5x tot 50x mogelijk. Het parfocale systeem zorgt ervoor dat u niet opnieuw hoeft scherp te stellen tijdens het zoomen. Hulpobjectieven en oculairs kunnen de totale vergroting uitbreiden van 2.25X tot 200X.

Hulpobjectieven

Een standaard werkafstand van 110 mm maakt eenvoudige monster manipulatie mogelijk. De maximale veld diameter bij de laagste zoominstelling met 10X oculairs is 30.7 mm.

Oculairs

Breedveld 10x/23 mm oculairs zijn comfortabel voor alle gebruikers, inclusief brildragers, en hebben individuele dioptrie-aanpassingen (+/- 5 dpt). Extra vergrotingen en reticules zijn beschikbaar.

3-D Beeldvorming

Het Greenough optische systeem biedt volledig gescheiden optische paden, resulterend in hoogwaardige, vervormingsvrije 3D-beelden. Het systeem bereikt een maximale oplossende kracht van 460 lp/mm met een 2x hulpobjectief.

Werkafstand

De standaard werkafstand is 110 mm en kan worden uitgebreid tot 301 mm met hulpobjectieven. Voor hogere totale vergroting, combineer objectieven minder dan 1X met hoog-vergroting oculairs (tot 20x).

Optische Koppen

Verkrijgbaar in binoculaire of trinoculaire versies met een kijkhoek van 45°, 10X oculairs en een ingebouwd 1X objectief. Interpupillaire afstand is verstelbaar van 48 mm tot 75 mm. Een 60° binoculaire kop is beschikbaar voor gespecialiseerde behoeften. Alle optiek is schimmelwerend behandeld voor gebruik in vochtige omgevingen.

Modulaire Configuratie

De SMZ-171 is compatibel met een reeks standaarden, waaronder klassieke polestandaarden (32 mm diameter), armstandaarden en industriële boomstandaarden voor grotere monsters. ESD-versies zijn beschikbaar voor elektrostatisch gevoelige omgevingen.

Verlichting

Er is een brede selectie van verlichtingsopties beschikbaar, waaronder ringlampen voor schaduwvrije beeldvorming en koude lichtbronnen met lichtgeleiders voor gedetailleerde oppervlaktevisualisatie.

Digitale Documentatie

De SMZ-171 kan worden gecombineerd met Moticam digitale camera's en software om een complete documentatie- en analysetool te creëren. De trinoculaire versie ondersteunt verschillende camera-adapters voor diverse chipformaten.

Accessoires

• 360° draaibaar glijdend platform voor multidirectionele monsterbeweging

• Bevestigbaar x/y-platform met een bewegingsbereik van 76 x 54 mm voor precieze beweging

• Polarisator en analysator voor dubbelbrekingsanalyse

• Donkerveldinzetstuk met irisdiafragma voor verstelbare verlichtingsopening

Technische Specificaties

Optiek
Verlichting: Doorgelicht
Lamptype: Niet gespecificeerd

Mechanica
Monsterplatform: Platformplaat

Algemeen
Kleur: Grijs
Compatibel met serie: SMZ-171

Toepassingsgebied
Industrie: Ja
