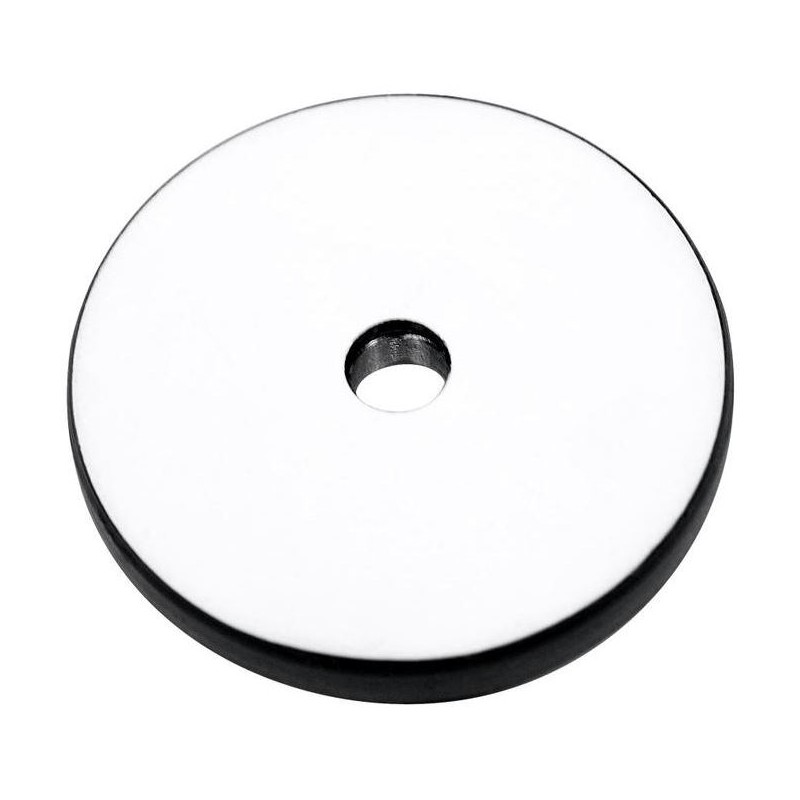

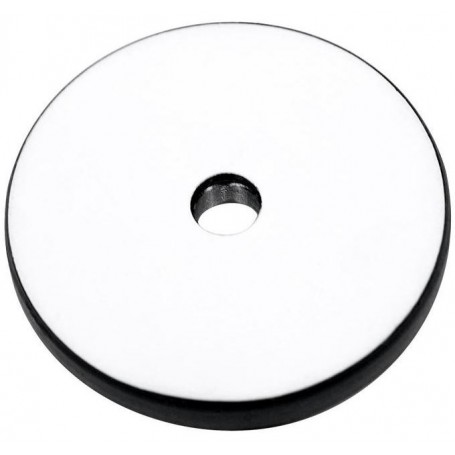

Holograficzna przystawka Howie Glatter do kolimatora laserowego - siatka kwadratowa

Można wybrać nasadki holograficzne wkręcane w otwór lasera i posiadające przednią powierzchnię z białym ekranem. Przystawki te zawierają element optyczny, który rozprasza większość światła lasera w symetryczny wzór rozchodzący się wokół wiązki centralnej. Ten rzutowany wzór służy do wyrównania elementów optycznych poprzez zapewnienie symetrii z krawędzią optyki.

Dostępne są trzy wzory:

Wzór siatki kwadratowej 10 x 10 linii: Ten wzór, dostarczany w standardzie, chyba że określono inaczej, jest najszerszy. Rozchodzi się on w zakresie 21 stopni, pozwalając na centrowanie optyki już przy f/2.7. Polecany do użytku ogólnego, pasuje do najszybszych powszechnie spotykanych teleskopów.

Wzór dziewięciu koncentrycznych okręgów: Rozciągający się o 10 stopni, ten wzór jest odpowiedni dla optyki o ogniskowej f/5,7 lub mniejszej. Skutecznie dociera do krawędzi optyki i jest jaśniejszy niż kwadratowa siatka ze względu na rozproszenie światła lasera na mniejszym obszarze. Dzięki temu jest szczególnie przydatny w przypadku lunet Cassegraina, gdzie badany jest wpływ wzoru na powierzchnie luster. Rzutowany wzór jest widoczny przede wszystkim dzięki rozproszonemu światłu pochodzącemu z kurzu, brudu lub niedoskonałości optycznych, co sprawia, że jaśniejszy wzór jest korzystny, szczególnie w przypadku bardzo czystych lusterek.

Wzór „zakresu” z krzyżem i kołem: obejmujący 10 stopni, ten wzór jest przydatny do pierwotnej kolimacji w konwencjonalnych teleskopach Newtona bez Barlowa. W tym kontekście zwierciadło główne jest ustawione tak, aby odbijało środkową wiązkę lasera z powrotem do apertury lasera kolimatora. Przecięcie krzyża ułatwia wizualizację, kiedy wiązka powrotna jest dokładnie wyśrodkowana na powierzchni kolimatora.
