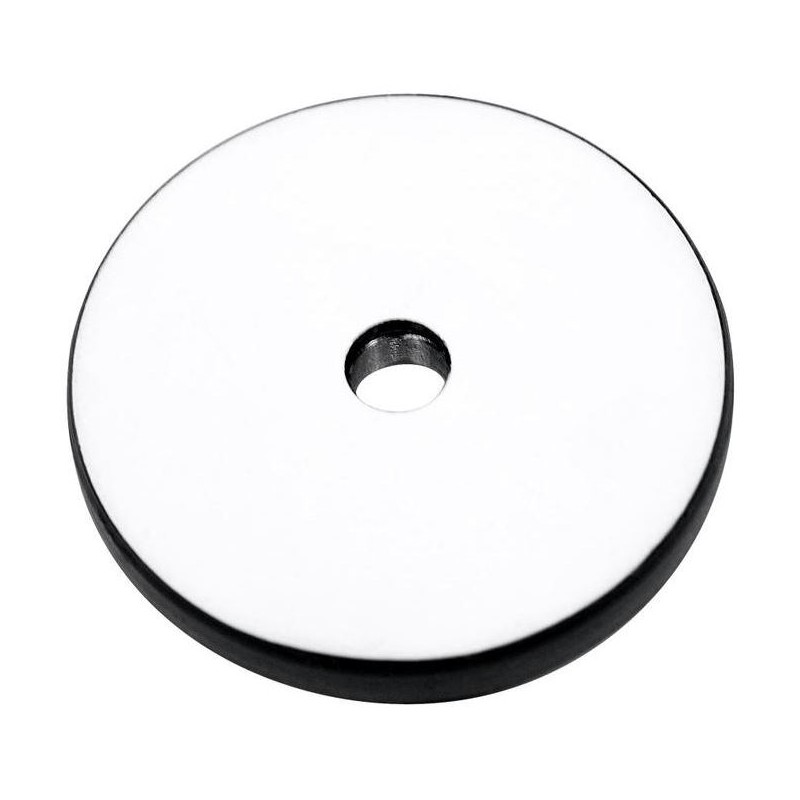

Howie Glatter holografinis lazerinio kolimatoriaus priedas – kvadratinis tinklelis

Galite pasirinkti holografinius priedus, kurie įsukami į lazerio apertūrą ir turi baltą priekinį ekrano paviršių. Šiuose prieduose yra optinis elementas, kuris išsklaido didžiąją dalį lazerio šviesos į simetrišką piešinį, besiskiriantį aplink centrinį spindulį. Šis projektuojamas raštas skirtas optiniams elementams suderinti, užtikrinant simetriją su optikos kraštu.

Galimi trys modeliai:

10 x 10 linijų kvadrato tinklelio raštas: šis modelis, pateikiamas kaip standartinis, jei nenurodyta kitaip, yra plačiausias. Jis plinta per 21 laipsnį, todėl optiką galima centruoti taip greitai, kaip f/2.7. Rekomenduojamas bendram naudojimui, jis tinka greičiausiems dažniausiai pasitaikantiems teleskopams.

Devynių koncentrinių apskritimų raštas: 10 laipsnių kampas tinka optikoms, kurių židinio santykis yra maždaug f/5,7 arba lėtesnis. Jis efektyviai pasiekia optikos kraštą ir yra ryškesnis nei kvadratinis tinklelis, nes lazerio šviesa pasklinda mažesniame plote. Dėl to jis ypač naudingas naudojant Cassegrain taikiklius, kuriuose kruopščiai tikrinamas rašto poveikis veidrodiniams paviršiams. Projektuojamas raštas pirmiausia matomas dėl dulkių, nešvarumų ar optinių trūkumų išsklaidytos šviesos, todėl ryškesnis raštas yra naudingas, ypač naudojant labai švarius veidrodžius.

Kryžminio plauko ir apskritimo „apimties“ raštas: apimantis 10 laipsnių, šis modelis yra naudingas pirminiam kolimavimui nebaruotuose įprastuose Niutono teleskopuose. Šiame kontekste pagrindinis veidrodis yra sureguliuotas taip, kad atspindėtų centrinį lazerio spindulį atgal į kolimatoriaus lazerio apertūrą. Kryžminė plaukelių sankirta leidžia lengvai vizualizuoti, kada grįžtamasis spindulys tiksliai nukreiptas į kolimatoriaus paviršių.
