DJI E-Port V2 razvojni komplet (CP.EN.00000644.01)

Ta razvojni komplet pretvori E-Port V2 letala v več standardnih strojnih vmesnikov in vključuje vgrajeno mikrokrmilniško enoto (MCU), kar razvijalcem omogoča enostavno povezovanje naprav in delo na razvoju SDK ter odpravljanju napak.

Pomembne informacije:

• Pri integraciji adapter plošče v končno obremenitev je priporočljivo vključiti hladilno telo in kovinsko ohišje.

• Če opazite iskre, dim, vonj po gorenju ali kakršno koli nenavadno vedenje po vklopu, takoj izklopite napajanje.

• Pri uporabi vseh treh izhodnih vrat XT30 hkrati mora skupni izhod ostati pod največjim izhodom enega porta letala. Vedno zagotovite, da so obremenitve razvite znotraj določenih izhodnih omejitev.

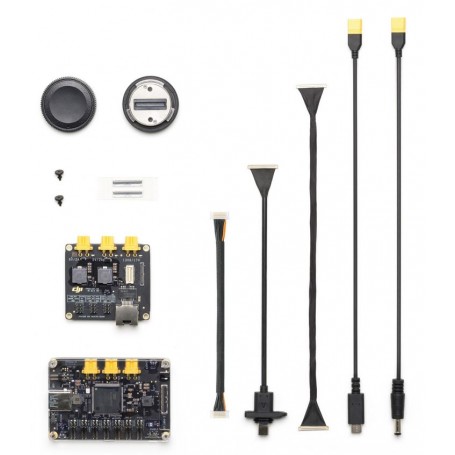

Vsebina paketa:

• DJI E-Port V2 razvojna plošča (1 kos)

• DJI E-Port V2 koaksialni kabel (1 kos)

• XT30 na DC5.5 napajalni kabel (1 kos)

• XT30 na USB-C napajalni kabel (1 kos)

• SKYPORT V3 koaksialni kabel (1 kos)

• SKYPORT V3 koaksialni kabelski priključni terminal (2 kosa)

• SKYPORT V3 adapter (1 kos)

• X-Port adapter plošča (1 kos)

• X-Port elektronski kabel (1 kos)

Specifikacije:

• Velikost razvojne plošče: 89 × 60 × 13,4 mm

• XT30 VCC izhod: 13,8 V, 17,02 V ali 24 V pri 5 A

• XT30 12V izhod: 12 V pri 4 A

• XT30 5V izhod: 5 V pri 4 A

Kompatibilnost:

• Oblikovano za uporabo z DJI Matrice 400
