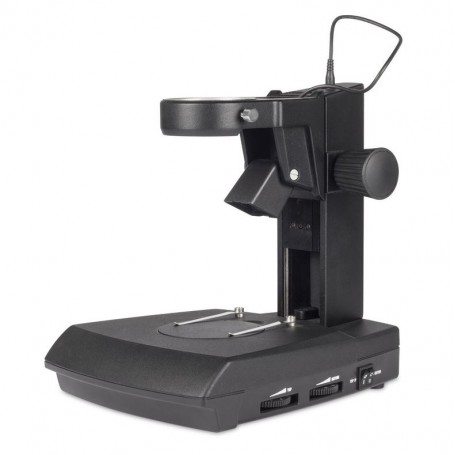

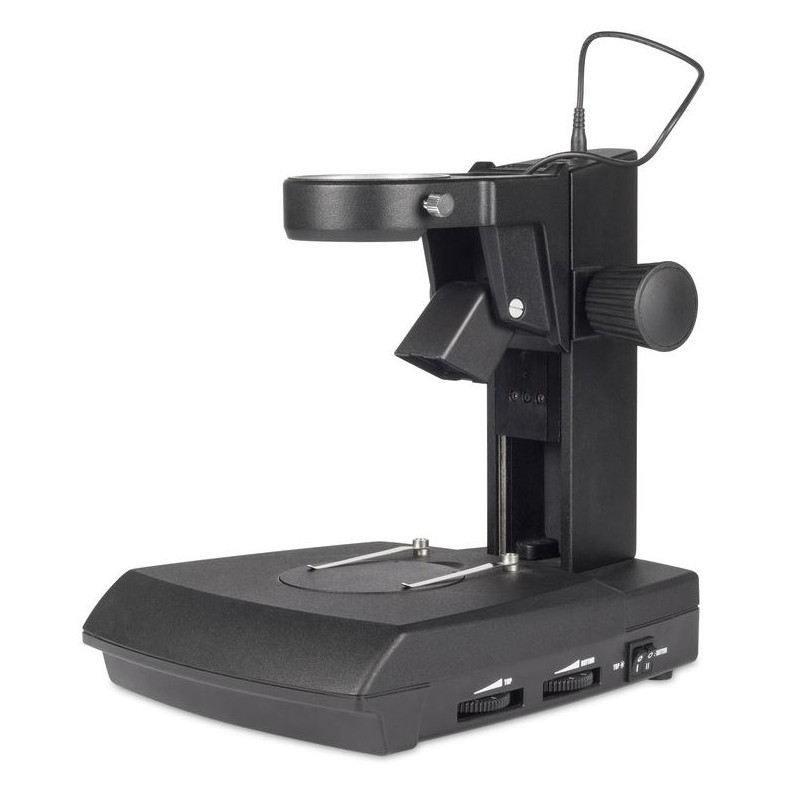

Motic fiksno stojalo z široko osnovo, incidentna in prepuščena osvetlitev LED (ESD) (46657)

Stereo zoom mikroskop SMZ-171 je napreden dodatek k uveljavljeni seriji SMZ Stereo podjetja Motic. Ta model uvaja izboljšano optiko, nove materiale za združljivost z ESD in optimizirano LED osvetlitev, kar ga naredi za vsestransko orodje za širok spekter bioloških in materialno-znanstvenih aplikacij. Njegova visoka optična zmogljivost in razširjene možnosti dodatne opreme ga naredijo primernega tako za rutinske kot raziskovalne naloge. Ne glede na to, ali se uporablja za biološke in medicinske priprave ali industrijski nadzor kakovosti in inšpekcijo, SMZ-171 dosledno zagotavlja jasne slike brez popačenj.

Mikroskop uporablja Greenough optični sistem, ki ponuja velik razpon povečave 6,7:1 in ohranja parfokalnost pri vseh povečavah. 5-položajni klik-stop mehanizem znotraj neprekinjenega zoom sistema omogoča natančne in ponovljive nastavitve povečave, kar je še posebej uporabno za meritve. Standardna delovna razdalja je 110 mm, kar zagotavlja dovolj prostora za ogled in manipulacijo vzorcev. Izboljšana globinska ostrina zagotavlja ostre, tridimenzionalne pokončne slike. SMZ-171 se lahko enostavno pretvori v dokumentacijsko postajo z združitvijo z Moticam kamero.

• Greenough optični sistem

• Ahronmatična optika z obdelavo proti glivam

• Širokokotna binokularna ali trinokularna opazovalna cev pod kotom 45° (porazdelitev svetlobe 0:100 na desno očesno cev/trinokularno cev v foto položaju)

• Širokokotne visokookularne leče, WF 10X/23, z nastavitvijo dioptrije (+/- 5 dpt)

• Interpupilarna razdalja: 48-75 mm

• Razmerje povečave: 6,7:1 s 5 klik-stopi

• Standardna povečava: 7,5X-50X

• Delovna razdalja: 110 mm

Razpon povečave

Preklapljanje iz makro pregleda na mikro podrobnosti je enostavno z SMZ-171. Razmerje povečave 6,7:1 zagotavlja standardni razpon povečave od 7,5x do 50x. Sistem je parfokalni, zato ni potrebno ponovno nastavljati ostrine med zoomiranjem. Pomožni objektivi in okularji lahko razširijo celoten razpon povečave od 2,25X do 200X.

Pomožni objektivi

Standardna delovna razdalja 110 mm ponuja dovolj prostora za manipulacijo vzorcev pri različnih povečavah. Pri najnižji nastavitvi zooma z 10X okularji je največji premer polja 30.7mm.

Okularji

Standardni širokokotni okularji 10x/23mm so zasnovani za udobje, tudi za uporabnike, ki nosijo očala. Vsak okular ima individualno nastavitev dioptrije (+/- 5 dpt), gumijasti ščitniki za oči pa pomagajo zmanjšati motečo svetlobo in izboljšati udobje. Serija ponuja tudi okularje z različnimi povečavami in vrsto retikul za merjenje.

Tridimenzionalno slikanje

SMZ-171 uporablja Greenough optični sistem, ki ima popolnoma ločene optične poti. Ta sistem je standard v mikroskopiji že več kot stoletje in zagotavlja impresivne, brez popačenj 3D slike z visoko ločljivostjo, do 460 lp/mm pri uporabi 2x pomožnega objektiva.

Delovna razdalja

Standardna konfiguracija zagotavlja delovno razdaljo 110 mm, ki jo je mogoče podaljšati na 301 mm z dodatnim pomožnim objektivom. Nižje povečave objektiva je mogoče nadomestiti z uporabo okularjev z višjo povečavo, do 20x.

Optične glave so na voljo v binokularni ali trinokularni različici s 45° kotom gledanja, 10X okularji in vgrajenim 1X objektivom. Interpupilarna razdalja se lahko prilagodi od 48 mm do 75 mm. Za posebne aplikacije je na voljo binokularna glava s 60° kotom gledanja. Vsa optika je obdelana za odpornost proti glivam, kar naredi mikroskop primeren za vlažna okolja. SMZ-171 je mogoče namestiti na različna stojala, vključno s klasičnimi polnimi stojali (premer 32 mm) in novimi ročnimi stojali, ki so na voljo tudi v ESD različicah za okolja, občutljiva na elektrostatično razelektritev.

Modularna konfiguracija

SMZ-171 ponuja modularni sistem, ki ustreza različnim potrebam delovnega mesta. Industrijska ročna stojala se lahko uporabljajo za večje vzorce, nadomeščajo osnovna stojala in povečujejo prilagodljivost. Vsa stojala zahtevajo ločene sisteme osvetlitve, prilagojene vzorcu.

Osvetlitev

Pravilna osvetlitev je bistvenega pomena za stereo mikroskopijo. SMZ-171 podpira vrsto možnosti osvetlitve, vključno z obročastimi lučmi za slikanje brez senc in enosmernimi osvetljevalci za poudarjanje površinskih struktur, z uporabo hladnega svetlobnega vira in svetlobnega vodnika.

Digitalna dokumentacija

SMZ-171 se lahko enostavno kombinira z digitalnimi kamerami Moticam za živo slikanje in digitalno dokumentacijo. Vse kamere Motic vključujejo programsko opremo, ki mikroskop spremeni v delovno postajo za analizo in dokumentacijo. Trinokularna različica omogoča uporabo različnih adapterjev za kamere, odvisno od velikosti čipa kamere.

Dodatki

• Drsna stopnja: 360° vrtljiva, omogoča gladko večsmerno premikanje vzorca

• X/Y-stopnja: Priključljiva z razponom premikanja 76x54mm za natančno dvosmerno premikanje

• Polarizator in analizator: Za analizo dvolomnosti v prozornih materialih

• Vložek za temno polje: Irisna zaslonka za prilagajanje odprtine osvetlitve, da ustreza numerični odprtini objektiva

Specifikacije

• Optika: Greenough sistem, akromatska, protiglivična obdelava

• Osvetlitev: Incidentna in prepuščena LED svetloba

• Fokusiranje: Ročno

• Stopnja za vzorce: Vključena stopnja plošče

• Posebne lastnosti: Širokokotni okular

• Barva: Siva/črna

• Združljiv z serijo SMZ-171

• Primerno za uporabo v industriji, odontotehniki, univerzah in polprevodniški tehnologiji
