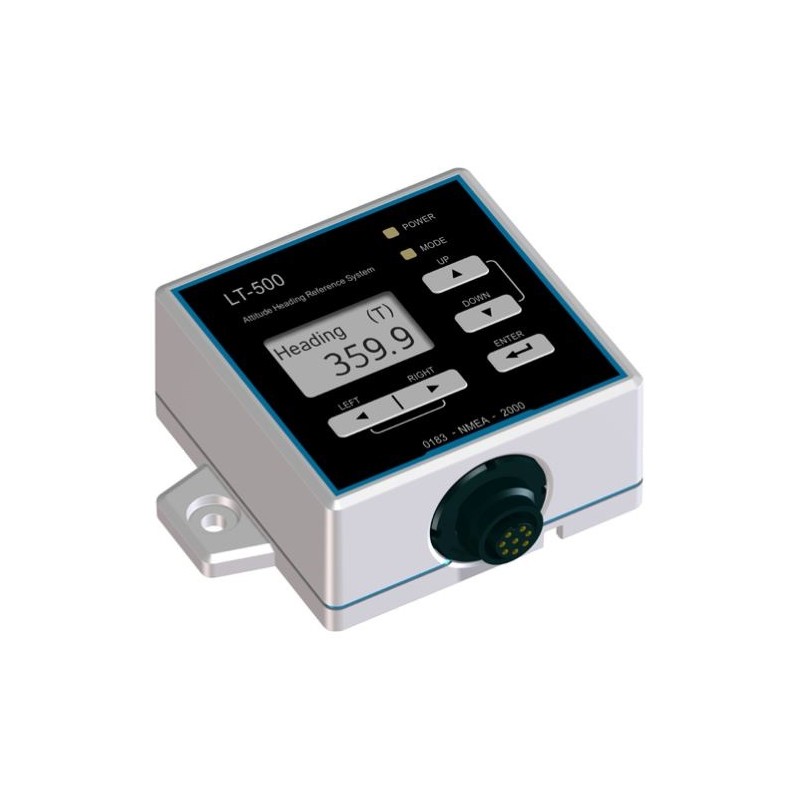

Referenčni sistem smeri položaja Thrane LT-500 (51-100294)

Predstavljamo LT-500 Attitude Heading Reference System (AHRS), vrhunski pomorski navigacijski kompas in senzor smeri, ki ga je izdelal Lars Thrane A/S.

Enota LT-500 AHRS, zasnovana tako za rekreacijski kot profesionalni pomorski sektor, presega svetovne standarde in certifikate za pomorsko navigacijsko opremo.

Izvedba:

Kompakten, a zmogljiv, LT-500 AHRS se ponaša z 11 natančnimi senzorji, ki uporabljajo fuzijo senzorjev in Kalmanovo tehnologijo filtriranja za zagotavljanje podatkov v realnem času o resnični smeri, nagibu, nagibu, zračnem tlaku in temperaturi z izjemno natančnostjo in ločljivostjo. Pionirske funkcije vključujejo:

• Kalmanovo filtriranje
• Izračun magnetne variacije s pomočjo svetovnega magnetnega modela (WMM)
• Kompenzacija odstopanj mehkega in trdega železa
• Vgrajen algoritem za kalibracijo magnetometra

LT-500 AHRS, izdelan tako, da prenese obremenitve morskega življenja, brezhibno deluje pri temperaturah od -25⁰C do +55⁰C (-13⁰F do +131⁰F).

Namestitev in navigacija:

Namestitev LT-500 AHRS je preprosta, saj podpira NMEA 0183, NMEA 2000 in napajanje prek enega kabla. Njegova vsestranskost omogoča namestitev v kateri koli smeri brez žrtvovanja zmogljivosti. Opremljen z uporabniku prijaznim vmesnikom, ki vključuje zaslon in gumbe za upravljanje, sta namestitev in servis brez težav. Podatki o navigaciji so na voljo prek vmesnika, medtem ko samodejno izravnavanje (naklon in nagib) poenostavi namestitev. Vgrajena kalibracija magnetometra zagotavlja natančen izpis navigacijskih podatkov. Poleg tega sta za dodatno konfiguracijo in vzdrževanje na voljo zunanja programska oprema za namestitev in servisiranje osebnega računalnika.

Ključne funkcije:

• Referenčni sistem smeri položaja z 11 natančnimi senzorji
• Obsežen izhod podatkov, vključno s pravo smerjo, magnetno smerjo, odstopanjem, variacijo, kotom, naklonom, zračnim tlakom in temperaturo
• Uporabniku prijazen zaslon in kontrolni gumbi za enostavno namestitev in servis
• Hkratna podpora za podatke NMEA 0183 in NMEA 2000
• Nastavljivi stavki NMEA 0183 in hitrosti prenosa podatkov
• Možnost namestitve v kateri koli smeri brez ogrožanja zmogljivosti
• Tovarniško umerjen in funkcionalno preizkušen nad temperaturo pred pošiljanjem
• Globalno certificiran za pomorsko uporabo

Vključeno v sistem:

• Enota LT-500 AHRS
• 10 m kabel Multi 8-pin Simple-Cut (M)
• Navojni priključek NMEA 2000 Micro-C
• Vijaki za les iz nerjavečega jekla A4 (2)
• Navodila za hitro namestitev
• Varnostni list z navodili
• Testni list enote

Tehnični podatki:

Teža: 104 g (0,23 lbs)

Dimenzije: 91,6 x 75,3 x 32,7 mm (3,61 x 2,96 x 1,29 in)

Delovna temperatura: -25 °C do +55 °C (-13 °F do +131 °F)

Temperatura shranjevanja: -30°C do +80°C (-22°F do +176°F)

Vodoodpornost: IP42

Garancija: 2 leti, brez vzdrževanja

Certifikati in standardi:

CE, IEC 60945, IEC 60950, FCC, IC, RCM, RoHS

NMEA 0183, NMEA 2000

Razred opreme: Zaščiten, v skladu z IEC 60945
