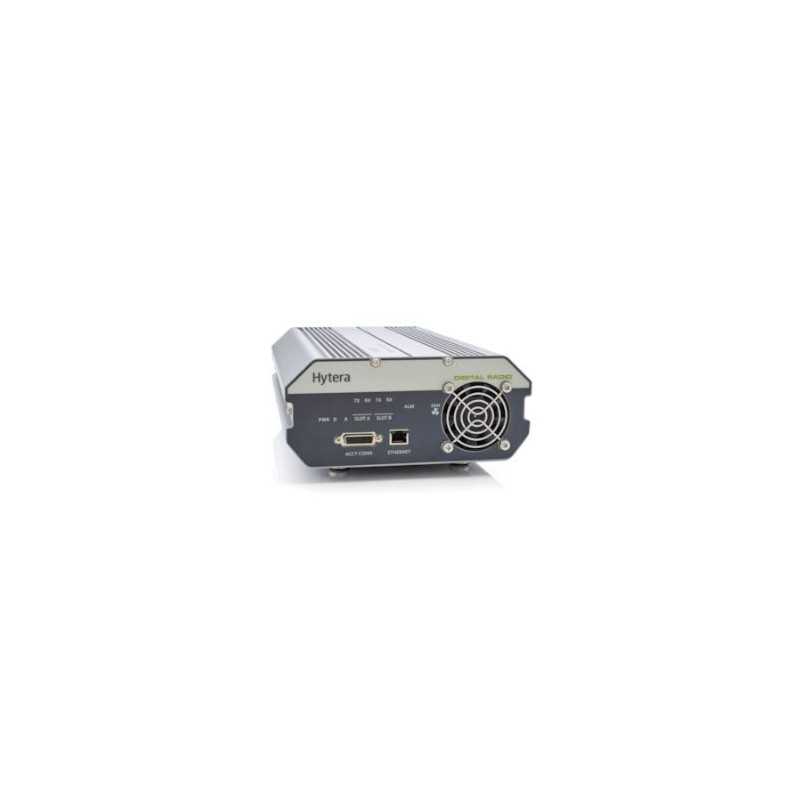

Hytera RD625 VHF DMR repetitor + duplekser

RD625 je bil razvit v skladu z odprtim standardom Digital Mobile Radio (DMR) ETSI in ga je mogoče upravljati z digitalnimi ali analognimi signali.

Prilagodljivo IP omrežje

Hytera DMR repetitor je mogoče povezati na komunikacijsko omrežje, ki temelji na IP, z več mesti. Funkcija gostovanja se uporablja za zagotavljanje radijskih in podatkovnih storitev v tem radijskem omrežju prek celic.

Priključitev zasebnih avtomatskih poslovalnic VoIP

Repetitor RD625 omogoča povezavo obstoječih VoIP telefonskih sistemov v radijsko omrežje DMR. To omogoča naročnikom radia DMR, da vodijo poldupleksne pogovore z udeleženci iz telefonskega omrežja. Telefonski naročniki imajo možnost opravljanja individualnih ali skupinskih klicev v radijskem omrežju.

Analogno in digitalno delovanje z možnostjo samodejnega preklopa

Repetitor RD625 lahko deluje tako v analognem kot v digitalnem načinu in je popolnoma združljiv z analognimi sistemi, ki se trenutno uporabljajo. Naprava samodejno preklaplja med digitalnim in analognim načinom glede na vrsto signala sprejemnika, s čimer prihrani čas in denar, saj odpravlja potrebo po ročnem nastavljanju frekvenc in kanalov.

Prilagodljiva oddajna moč

Vgrajeni napajalnik RD625 lahko samodejno preklopi na rezervno enosmerno napajanje iz zaprte svinčeve baterije, če napaja AC. To omogoča zagotavljanje varne rešitve za kritične komunikacije.

General

Frekvenčno območje VHF: 136 - 174 MHz / UHF: 400 - 470 MHz

Podprti načini delovanja DMR Tier II (konvencionalni DMR) v skladu z ETSI TS 102 361-1/2/3, analogni

Kapaciteta kanala 16

Razmik med kanali 12,5 / 20 / 25 kHz

Delovna napetost 13,6 ± 15 % VDC 90 V - 264 VDC

maks. poraba energije (v stanju pripravljenosti) ≤ 0,5 A pri 13,6 VDC

maks. poraba energije (med prenosom) ≤ 5,5 A pri 13,6 VDC

Stabilnost frekvence ± 0,5 ppm

Impedanca antene 50 Ω

Dimenzije (V × Š × G) 108 × 210 × 348 mm

Teža 5000 g (z duplekserjem)

Sprejemnik

Občutljivost (analogno) 0,3 μV (12 dB SINAD) 0,22 μV (tipično) (12 dB SINAD) 0,4 μV (20 dB SINAD)

Občutljivost (digitalna) 0,3 μV / BER 5 %

Selektivnost sosednjih kanalov

TIA-603 65 dB pri 12,5 kHz / 75 dB pri 20 / 25 kHz

ETSI 60 dB pri 12,5 kHz / 70 dB pri 20 / 25 kHz

Intermodulacija

TIA-603 75 dB pri 12,5 kHz / 20 / 25 kHz

ETSI 70 dB pri 12,5 kHz / 20 / 25 kHz

Lažna zavrnitev odgovora

TIA-603 75 dB pri 12,5 kHz / 20 / 25 kHz

ETSI 70 dB pri 12,5 kHz / 20 / 25 kHz

Razmerje signal/šum (S/N) 40 dB pri 12,5 kHz 43 dB pri 20 kHz 45 dB pri 25 kHz

Popačenje zvoka ≤ 3 %

Zvočna občutljivost + 1 do - 3 dB

Izvedena lažna emisija

Oddajnik

Moč oddajanja 1 - 25 W (nastavljiva)

Modulacija 11 K0F3E pri 12,5 kHz 14 K0F3E pri 20 kHz 16 K0F3E pri 25 kHz

4FSK digitalna modulacija 12,5 kHz (samo podatki): 7K60FXD 12,5 kHz (podatki in glas): 7K60FXW

Moteči signali in harmonike -36dBm (1GHz)

Omejitev modulacije ± 2,5 kHz pri 12,5 kHz ± 4,0 kHz pri 20 kHz ± 5,0 kHz pri 25 kHz

Hum in šum 40 dB pri 12,5 kHz 43 dB pri 20 kHz 45 dB pri 25 kHz

Selektivnost sosednjih kanalov 60 dB pri 12,5 kHz 70 dB pri 20/25 kHz

Zvočna občutljivost + 1 do - 3 dB

Nazivno popačenje zvoka ≤3%

Digitalni vokoder tipa AMBE+2TM

Okoljske razmere

Območje delovne temperature - 30 °C do + 60 °C

Temperaturno območje skladiščenja - 40 °C do + 85 °C
