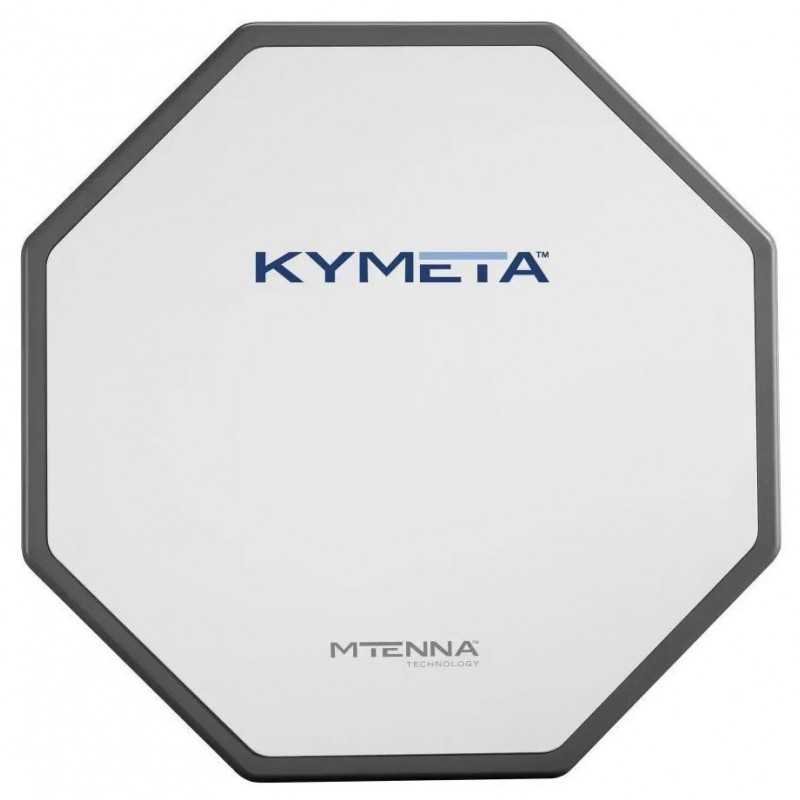

Kymeta u7h terminal, 8W, std rf kedja, integrator, x7 velocity

REVOLUTIONÄR MOBILKONTAKTIVITET

Kymeta™ u7 Ku-band satellitterminal tillgodoser behovet av lätta kommunikationssystem med låg profil och hög genomströmning på resande fot. U7-terminalen gör anslutningen för nästan alla fordon, fartyg eller fast plattform enklare och mer pålitlig än någonsin tidigare.

KĀLO™ nätverkstjänster från Kymeta kan kombineras med Kymeta u7-terminaler och köpas i flexibla, varierande användningspaket som använder välbekanta och lättförståeliga dataplaner. Kymeta u7-satellitterminalen med KĀLO-serviceplaner ger en ekonomisk, helhetslösning för mobilt bredband.

• Robust – Härdad och bevisad att fungera i landmobila och maritima miljöer

• Enkelt – Satellittekniker krävs inte för installation, installation, driftsättning och proviantering

• Pålitlig – Solid-state elektroniskt styrd antenn, inga kardaner eller motorer krävs

• Agile – Snabbspårning, anslutning på resande fot stöder mobilt bredband

TERMINALFUNKTIONER

• Enkel start och automatisk insamling för enkel användning; automatisk driftsättning tillgänglig för KĀLO-service

• Lågeffekt elektronisk strålstyrning för lågt underhåll och snabb, pålitlig anslutning

• OTA-programuppdateringar

• Molnbaserad kundportal för support- och tjänstehanteringsverktyg med API:er för enkel integration

• Platt panel för lågprofilinstallationsalternativ

• Flexibla monteringslösningar för fartyg och fordon

• Kymeta har nu en u7-antenn som stöder RX-operativa frekvenser i det övre området av Ku-bandet (11,85 GHz till 12,75 GHz) som stödjer kunder i ITU Region 3

• Dessutom har Kymeta nu en u7-antenn med utökade driftstemperaturer upp till +65 °C som stöder RX-driftsfrekvenser i Ku-bandsområdet 11,2 GHz till 12,1 GHz

• Kymeta u7-terminalen kan konfigureras som ett utomhussystem (med undantag för modemet) med strömförsörjningen och alla anslutningar monterade på baksidan av antennen

Tekniska specifikationer TRM-U7Hxx-xxx

ANTENN

Bandet Ku

Antenntyp Elektroniskt skannad array

RX frekvensområde 11,85 GHz till 12,75 GHz

G/T (bredsida) 9,5 dB/K

RX momentan bandbredd >100 MHz

RX scan roll-off @ 60° Cos^1.1-1.2

TX frekvensområde 14,0 GHz till 14,5 GHz

EIRP (bredsida) 8 W BUC: 41,5 dBW, 16 W BUC: 44,5 dBW

TX momentan bandbredd >100 MHz

TX scan roll-off @60° Cos^1,2-1,4

SPÅRNING

Spårningshastighet >20°/sekund

Skanningsvinklar Theta upp till 75° från bredsidan; Phi 360°

Noggrannhet

Spårningsmottagare typ Integrerad DVB-S2

KRAFT

Ineffekt 110 VAC till 240 VAC 50/60 Hz

Strömförbrukning 8 W BUC: 100 W (typiskt) | 425 W (topp), 16 W BUC: 200 W (typiskt) | 550 W (topp)

GRÄNSSNITT

Nätverksgränssnitt RJ45 10/100/1000

RF-kablar N-typ kontakter

MEKANISK (UTOMHUS ENHET)

Mått Integratorkonfiguration: B 82,3 cm × D 82,3 cm × H 16,6 cm, (B 32,4 tum × D 32,4 tum × H 6,5 tum) ; Standardkonfiguration: B 82,3 cm × D 82,3 cm × H 16,7 cm, (B 32,4 tum × D 32,4 tum × H 6,6 tum)

Vikt 26,2 kg (57,7 lb.)

Monteringsgränssnitt 4 × M8 × 1,25 monteringsavståndsstolpar, 0,95 cm (0,375 tum) djupa

MILJÖ (UTOMHUS ENHET)

Drifttemperatur -25 °C till +55 °C

Förvaringstemperatur -40 °C till +75 °C

Inträngningsskydd IP66

Stöt IEC 60068-2-27

Vibration MIL-STD-167-1A, MIL-STD-810G, IEC 60068-2-57, IEC 60068-2-64

MILJÖ (INOMHUS ENHET)

Driftstemperatur Se specifika modemspecifikationer

Förvaringstemperatur Se specifika modemspecifikationer

Inträngningsskydd Se specifika modemspecifikationer

Shock Se specifika modemspecifikationer

Vibration Se specifika modemspecifikationer

EFTERLEVANDE

Jordstationslicens FCC-kompatibel för 25.222 och 25.226

Certifieringar UL, FCC, CE, WEEE och ROHS

TILLBEHÖR

Kabelsats Fyra kablar: RX-kabel, TX-kabel, strömkabel och Ethernet-kabel, finns i 7,62 m (25 fot)

Monteringshandtag Mått: B 56,5 cm × D 54,2 cm × H 9,6 cm, (B 22,2 tum × D 21,3 tum × H 3,8 tum) ; Vikt: 2,7 kg (5,9 lb.)
