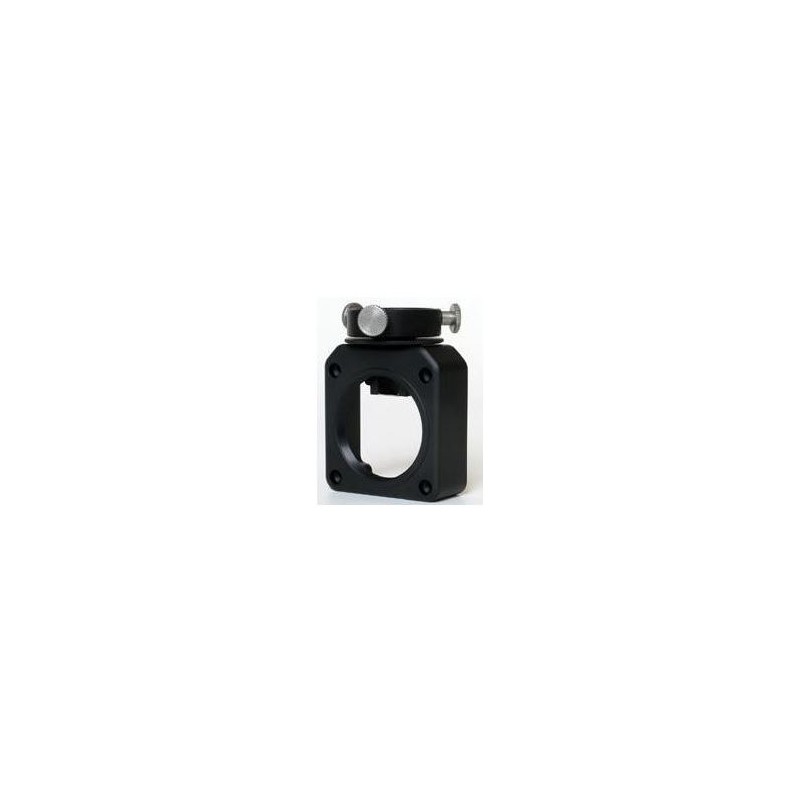

Моравський оф-осьовий гідер для камер G2 і T2 CCD (50291)

Моравський оф-осьовий гідер спеціально розроблений для використання з CCD-камерами G2 і T2. Він дозволяє здійснювати точне відстеження та зйомку за допомогою одного телескопа, що усуває потребу в окремому гідерному телескопі. Такий підхід зменшує загальну вагу та вартість, а також забезпечує механічну стабільність. Оскільки гідерна камера прикріплена безпосередньо до знімального обладнання, будь-які механічні викривлення розподіляються, що дозволяє здійснювати більш точні корекції наведення.

Технічні деталі:

• Відстань заднього фокусу становить 21,5 мм (версія Mark II).

• Сторона камери/окуляра використовує болтовий шаблон Moravian G2 Mark II.

• Порт гідера має стандартне з'єднання з носиком 1,25".

• Сторона телескопа використовує з'єднання з внутрішньою різьбою 2" для фільтра/широкого Т-кільця (M48x0,75).

• Доступні розміри різьби включають Т-різьбу (M42 × 0,75) і M48 × 0,75, обидві розроблені для підтримки задньої фокусної відстані 55 мм.

• Дзеркало має передній переріз 10 × 7 мм, з фактичними розмірами 10 × 10 мм, встановлене під кутом 45°.

• Сумісний з будь-якою гідерною камерою, яка має носик окуляра 1,25". Деяким камерам може знадобитися коротший носик для досягнення фокусу.

• Підходить для використання з камерами G0 і G1, а камери з CS-байонетом можуть використовувати спеціальний адаптер.

Особливості:

• Оф-осьовий гідер використовує нахилене дзеркало для спрямування невеликої частини вхідного світла на гідерну камеру, не впливаючи на основний шлях зображення.

• Сумісний як з внутрішніми, так і з зовнішніми колесами фільтрів. При використанні зовнішнього колеса фільтрів, прокладка не потрібна. З внутрішнім колесом фільтрів, прокладка повинна бути розміщена між OAG і камерою.

• Порт гідера має стандарт 1,25", що робить його сумісним з широким спектром гідерних камер.

• Доступний у розмірах різьби M42 і M48. Різьба M48 забезпечує більший отвір, що гарантує повне освітлення дзеркала, що є корисним для використання з сучасними коректорами та адаптерами.

• Версія Mark II включає гвинти для колімації нахилу для точного вирівнювання площини сенсора з полем зображення.

Примітки щодо використання:

• Для телескопів з довгими фокусними відстанями поле зору гідерної камери є малим, що може ускладнити пошук відповідної зірки-наведення і може вимагати переміщення телескопа.

• Гідер відбирає світло з краю поля, де зображення зірок можуть бути спотворені в деяких оптичних системах. Це може вплинути на розрахунки яскравості та центроїда для зірок-наведення.

• Система розроблена для загальної задньої фокусної відстані 55 мм, що робить її сумісною з багатьма оптичними аксесуарами, такими як коректори коми та вирівнювачі поля.
