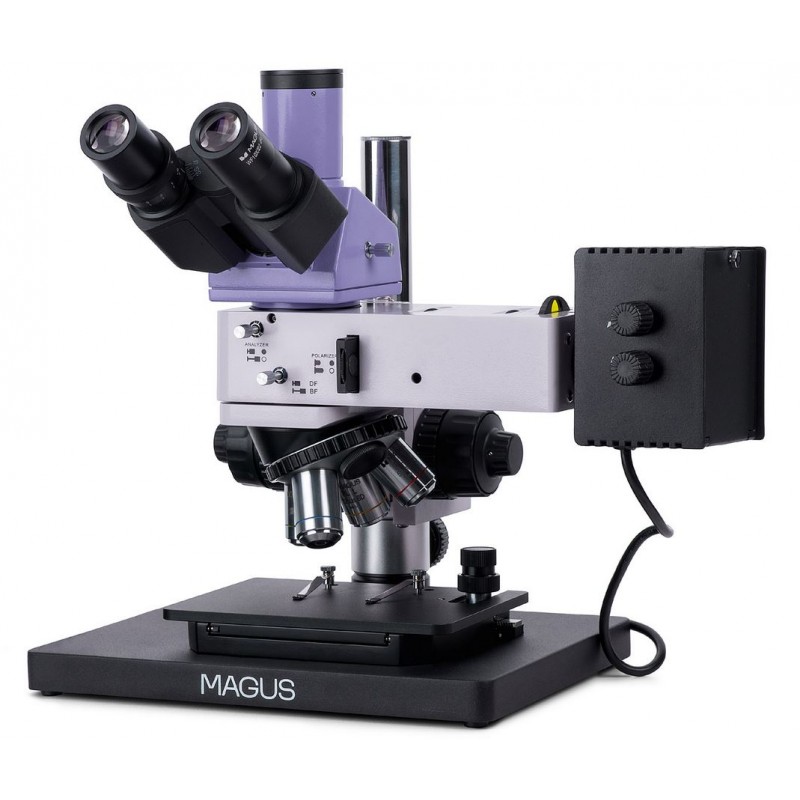

Kính hiển vi luyện kim Magus Metal 630 BD (82899)

Kính hiển vi luyện kim MAGUS Metal 630 BD được thiết kế cho kỹ thuật hiển vi trường sáng, trường tối và phân cực sử dụng ánh sáng phản xạ. Hệ thống chiếu sáng halogen mạnh mẽ 50 W mang lại hình ảnh chất lượng cao với bất kỳ vật kính nào và trên tất cả các kỹ thuật hiển vi được hỗ trợ. Kính hiển vi này dành cho kiểm soát chất lượng, phân tích vi cấu trúc kim loại và bán dẫn, cũng như nghiên cứu mẫu vật không trong suốt. Sản phẩm được sử dụng rộng rãi trong môi trường sản xuất công nghiệp, phòng thí nghiệm nghiên cứu và các khoa đại học.

Hệ quang học

Kính hiển vi có đầu ba thị kính với một ống chuyên dụng để gắn camera kỹ thuật số (không kèm theo). Nút chọn đường truyền ánh sáng cho phép chuyển ánh sáng tới thị kính hoặc cổng camera. Đầu ba thị kính nghiêng 30° giúp quan sát thoải mái trong các phiên làm việc kéo dài. Vòng chỉnh đi-ốp nằm trên ống thị kính bên trái để điều chỉnh phù hợp với từng người dùng.

Ổ quay vật kính chứa các vật kính đi kèm và còn một khe trống để lắp thêm vật kính nếu cần. Tất cả các vật kính tiêu chuẩn đều là vật kính vô cực phẳng achromat, có khoảng làm việc dài và được tối ưu hóa cho hiển vi trường sáng và trường tối với ánh sáng phản xạ.

Hệ thống chiếu sáng

Để quan sát trường tối hiệu quả, kính hiển vi được trang bị nguồn sáng halogen công suất lớn 50 W. Hệ thống chiếu sáng ánh sáng phản xạ bao gồm khẩu độ và trường sáng, thiết bị trường tối, bộ lọc màu, bộ phân tích tích hợp và bộ phân cực tháo rời. Cả hai khẩu độ và nguồn sáng đều có thể căn chỉnh, và chiếu sáng Köhler có thể được cấu hình chính xác để đạt độ tương phản và đồng đều hình ảnh tối ưu.

Bàn soi và cơ chế lấy nét

Thân kính và thiết kế lấy nét cho phép kiểm tra mẫu vật với hầu như mọi kích thước và chiều cao. Dù linh hoạt như vậy, kính hiển vi vẫn giữ được kiểu dáng nhỏ gọn, phù hợp lắp đặt trên các bề mặt làm việc có chiều cao tối đa 40 cm.

Lấy nét được thực hiện bằng núm lấy nét thô và tinh đồng trục ở cả hai bên thân kính. Hệ thống cho phép lấy nét mượt mà, chính xác, và độ căng của lấy nét thô có thể điều chỉnh phù hợp với sở thích người dùng và trọng lượng mẫu vật.

Phụ kiện và khả năng mở rộng

Nhiều phụ kiện tùy chọn có sẵn để mở rộng khả năng của MAGUS Metal 630 BD. Bao gồm thị kính bổ sung, vật kính khoảng làm việc dài cho trường sáng và trường tối, lam hiệu chuẩn và camera kỹ thuật số, cho phép tùy chỉnh phù hợp với các ứng dụng kiểm tra hoặc nghiên cứu cụ thể.

Đặc điểm nổi bật

• Phù hợp kiểm tra mẫu vật không trong suốt với mọi kích thước và chiều cao

• Đầu ba thị kính với ống gắn camera và chia chùm tia 100/0 hoặc 0/100

• Quan sát ánh sáng phản xạ bằng các kỹ thuật trường sáng, trường tối và phân cực

• Nguồn sáng halogen 50 W, tối ưu cho hiển vi trường tối

• Khẩu độ và trường sáng cho chiếu sáng Köhler, bộ lọc màu và căn chỉnh cả hai khẩu độ và nguồn sáng

• Thiết kế chân đế nhỏ gọn phù hợp không gian phòng thí nghiệm hạn chế

• Lựa chọn phụ kiện tùy chọn đa dạng

Bộ sản phẩm bao gồm

• Chân đế với cơ chế lấy nét, bàn soi và ổ quay vật kính

• Bộ chiếu sáng ánh sáng phản xạ với hộp đèn

• Đầu ba thị kính

• Vật kính vô cực phẳng achromat:

  • PL L5×/0.12 BD, WD 9.7 mm

  • PL L10×/0.25 BD, WD 9.3 mm

  • PL L20×/0.40 BD, WD 7.2 mm

  • PL L50×/0.70 BD, WD 2.5 mm

• Hai thị kính 10×/22 mm với khoảng cách mắt dài

• Adapter C-mount 1×

• Chìa lục giác

• Đế với đầu vào nguồn

• Dây nguồn

• Dây nguồn cho bộ chiếu sáng ánh sáng phản xạ

• Tấm phủ bụi

• Sách hướng dẫn sử dụng và thẻ bảo hành

Có thể đặt thêm

• Thị kính 10×/22 mm có thước đo

• Cặp thị kính: 12.5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Vật kính tùy chọn:

  • PL L40×/0.60 BD, WD 3.0 mm

  • PL L60×/0.70 BD, WD 1.9 mm

  • PL L80×/0.80 BD, WD 0.8 mm

  • PL L100×/0.85 BD (khô), WD 0.4 mm

• Camera kỹ thuật số

• Lam hiệu chuẩn

Thông số kỹ thuật

• Mã sản phẩm: 82899

• Thương hiệu: MAGUS

• Bảo hành: 5 năm

• EAN: 5905555018355

• Kích thước đóng gói: 39 × 37 × 73 cm

• Trọng lượng vận chuyển: 19,5 kg

• Loại: quang học/ánh sáng, luyện kim

• Đầu kính: ba thị kính, Siedentopf

• Góc nghiêng đầu kính: 30°

• Dải phóng đại tiêu chuẩn: 50×–500×

• Dải phóng đại tùy chọn: lên đến 2500×

• Đường kính ống thị kính: 30 mm

• Khoảng cách đồng tử: 48–75 mm

• Kích thước bàn soi: 185 × 140 mm

• Hành trình bàn soi: 35 / 30 mm

• Loại bàn soi: cơ hai trục; kích thước đế 300 × 240 mm

• Chỉnh đi-ốp: ±5 trên ống thị kính bên trái

• Hệ thống lấy nét: đồng trục thô (có điều chỉnh độ căng) và tinh, độ phân giải 0,002 mm

• Chiếu sáng: halogen, điều chỉnh độ sáng

• Nguồn điện: 220 ± 22 V, 50 Hz

• Nguồn sáng: 12 V / 50 W

• Bộ lọc: xanh lá, xanh dương, vàng, mờ

• Nhiệt độ hoạt động: +5 °C đến +35 °C

• Tính năng bổ sung: bộ phân tích tích hợp, bộ phân cực tháo rời, thiết bị trường tối

• Đối tượng sử dụng: người dùng có kinh nghiệm và chuyên gia

• Ứng dụng: kiểm tra và phân tích luyện kim

• Phương pháp quan sát: trường sáng, trường tối, phân cực

• Phụ kiện bảo vệ đi kèm: tấm phủ bụi
