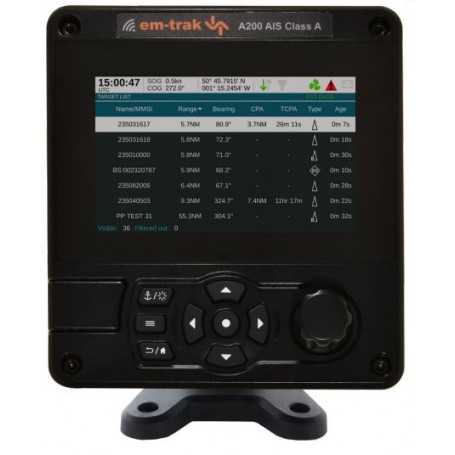

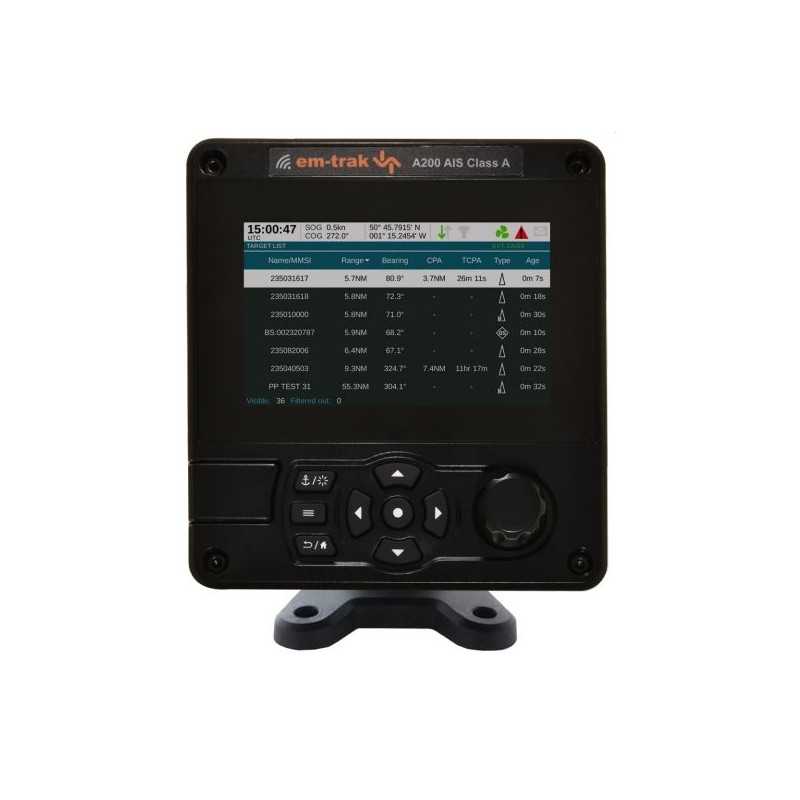

em-trak A200 клас A AIS трансивър

A200 е приемопредавател, сертифициран от SOLAS и по вътрешни водни пътища, AIS клас A, съвместим с всички национални и международни (IMO) разпоредби за търговски кораби.

Като единична интегрирана единица с цветен дисплей с висока разделителна способност и IPx6 и IPx7 атмосферна и хидроизолация, A200 е лесен за конфигуриране, инсталиране, работа и свързване към всички мостови системи. A200 включва набор от подобрена функционалност, която включва филтри за показване на съда, цветни ENC, MOB и SART сигнали.

ХАРАКТЕРИСТИКА

• Сертифициран от IMO SOLAS AIS клас A
• Вътрешен воден път, сертифициран от ЕС, здрав и устойчив на екстремни среди – вода (IPx6, IPx7), влага, удари, вибрации и температури
• Високопроизводителен GPS от последно поколение
• Подходящ вътрешен или постоянен външен монтаж
• Здрав ергономичен потребителски интерфейс с бутони и въртящи се копчета с конфигурируеми опции на многоезично меню
• Интегриран цветен дисплей с висока разделителна способност с нощен режим
• ENC диаграма (C-Map) с конфигурируемо AIS целево наслагване
• Безшумен режим – AIS предаванията са спрени, всички AIS съобщения продължават да се получават
• Интегриран WiFi
• Опции за аксесоари за кабел за пилотен щепсел и съединителна кутия

ФИЗИЧЕСКА И ЕКОЛОГИЧНА СПЕЦИФИКАЦИЯ

Размер (В x Ш x Д) 152 x 165 x 95 мм

Тегло 1,1 кг

Работна температура -25°C до +55°C

Температура на съхранение -25°C до +70°C

Защита от проникване IPx6 и IPx7

ЕЛЕКТРИЧЕСКА СПЕЦИФИКАЦИЯ

Захранващо напрежение 12V или 24V DC

Диапазон на захранващото напрежение 9.6V - 31.2V DC

Среден ток (при 12V) 520mA

Пиков ток 6A

Средна консумация на енергия (при 12V) 6.2W

Галванична изолация NMEA 0183, NMEA 2000, захранване, порт за VHF антена

КОНЕКТОРИ

VHF антена SO-239

GNSS TNC

Мощност 2-посочен кръгъл многополюсник

NMEA 0183/безшумен режим/син знак 14-посочен кръгъл многополюсник

NMEA 0183/алармено реле 18-пътно кръгово многополюсно

NMEA 2000 5-пътен Micro-C конектор

ИНТЕРФЕЙСИ ЗА ДАННИ

NMEA 0183 3 x входни порта

3 x двупосочни порта

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Поддържа се WiFi IEEE 802.11 (a/b/g), клиентски режим и режим на точка за достъп. (5 връзки в режим на точка за достъп)

СЪОТВЕТСТВИЕ НА СТАНДАРТИТЕ

AIS стандарти IEC 61993-2 Ed. 3

Стандарти за безопасност на продуктите EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Екологични стандарти IEC 60945 Ed. 4

Стандарти за сериен интерфейс за данни IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Стандарти за работа на GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Поддържани системи GPS, GLONASS, BeiDou, Galileo (две от всяка комбинация, три включително GPS, Galileo)

Канали 72

Вътрешна/външна антена Само външна

Време за първо поправяне от студен старт 26 секунди

VHF ПРЕОБРАЗОВАТЕЛ

VDL схема за достъп SOTDMA

Работна честота 156.025MHz - 162.025MHz

Широчина на честотната лента на канала 25kHz

Приемници/предаватели 3 x приемници, 1 x предавател

Чувствителност на AIS приемника (20% PER) -111dBm

Мощност на AIS предавателя 12W (+41dBm)

ПОТРЕБИТЕЛСКИ ИНТЕРФЕЙС

Екран 5” 800 x 480 пълноцветен LCD

Бутони Въртящ се енкодер за избор и въвеждане, 4 бутона за меню и 4 клавиша за посока

Интерфейс на SD карта Интерфейс на Micro SD карта за регистриране и карти с диаграми (не се предлага от em-trak)

GNSS АНТЕНА

Размер 85 х 70 мм

Тегло 470гр

Защита от проникване IPx6 и IPx7

Необходим е монтаж на стълб 1 инч 14 TPI

GNSS системите поддържат GPS, GLONASS, Galileo, BeiDou

В КУТИЯТА

• AIS трансивър
• Захранващ кабел
• Монтажна скоба и фиксиращ пакет
• 14-пътен кабел за данни
• 18-пътен кабел за данни
• Ръководство за продукта и
• GPS антена
• пакет документи
