Em-Trak A200 razred A AIS oddajnik-prijemnik

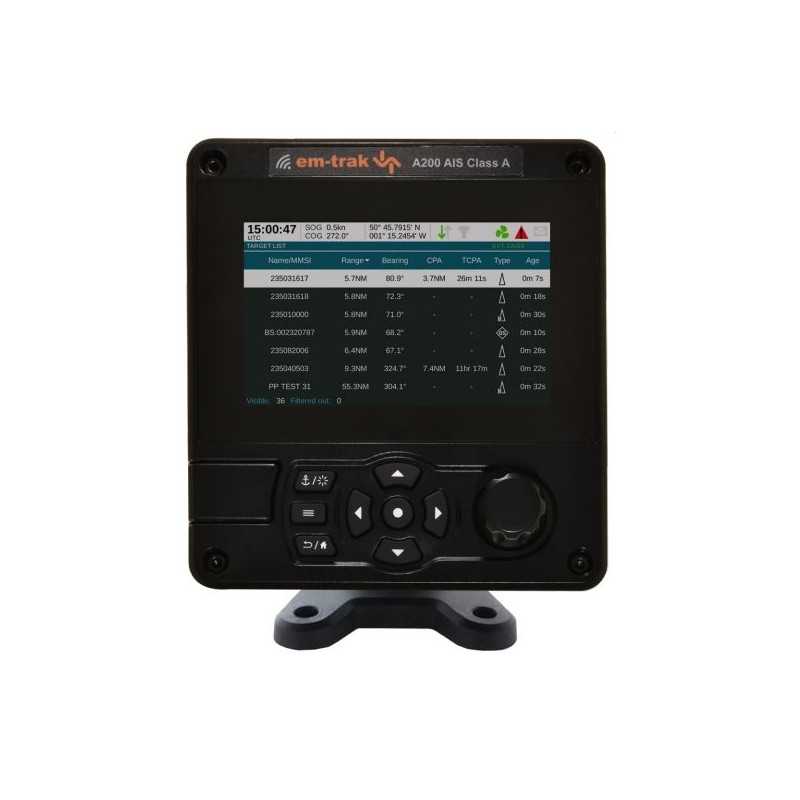

Em-Trak A200 AIS oddajnik-sprejemnik razreda A z zaslonom visoke ločljivosti

Em-Trak A200 AIS oddajnik-sprejemnik razreda A je vrhunska naprava, zasnovana za izpolnjevanje strogih zahtev SOLAS in certifikatov za celinske plovne poti. Skladna je z vsemi nacionalnimi in mednarodnimi (IMO) predpisi za komercialna plovila, kar zagotavlja optimalno varnost in zmogljivost.

Zasnovan kot ena sama, integrirana enota, A200 vključuje zaslon v barvah visoke ločljivosti in izjemno vremensko odpornost (IPx6 in IPx7). Ta naprava je enostavna za konfiguracijo, namestitev in uporabo, omogoča brezhibno povezljivost z vsemi sistemi na mostu. Njene napredne funkcionalnosti vključujejo filtre za prikaz plovil, barvni ENC in opozorila za MOB in SART.

Ključne značilnosti

• IMO SOLAS certifikat: Zagotavlja skladnost z mednarodnimi pomorskimi varnostnimi standardi.
• Robustna zasnova: Prenese ekstremna okolja, vključno z vodo, udarci in vibracijami.
• Visokozmogljiv GPS: Najnovejša generacija GPS za vrhunsko natančnost.
• Prilagodljiva namestitev: Primerna za notranje in stalne zunanje postavitve.
• Uporabniku prijazen vmesnik: Ergonomski gumbi in rotacijski gumb z večjezičnimi meniji.
• Prikaz v nočnem načinu: Integriran zaslon v barvah visoke ločljivosti z nočnim načinom za pogoje pri šibki svetlobi.
• Integracija ENC kart: Konfigurabilno prekrivanje AIS ciljev na C-Map kartah.
• Tihi način: Ustavi AIS oddajanje, medtem ko še naprej sprejema vsa sporočila.
• Integriran WiFi: Podpira tako način odjemalca kot način dostopne točke.
• Možnosti dodatkov: Vključuje kabel za pilotni priklop in razdelilno omarico.

Tehnične specifikacije

Fizične in okoljske lastnosti

Velikost: 152 x 165 x 95mm
Teža: 1.1kg
Obratovalna temperatura: -25°C do +55°C
Temperatura skladiščenja: -25°C do +70°C
Zaščita pred vdorom: IPx6 in IPx7

Električne lastnosti

Napajalna napetost: 12V ali 24V DC
Razpon napetosti: 9.6V - 31.2V DC
Povprečni tok (pri 12V): 520mA
Največji tok: 6A
Povprečna poraba energije (pri 12V): 6.2W
Galvanska izolacija: NMEA 0183, NMEA 2000, napajanje, VHF antena

Konektorji

VHF antena: SO-239
GNSS: TNC
Napajanje: 2-pinski krožni večpolni
NMEA 0183/Tihi način/Blue Sign: 14-pinski krožni večpolni
NMEA 0183/Alarmni rele: 18-pinski krožni večpolni
NMEA 2000: 5-pinski Micro-C konektor

Podatkovni vmesniki

NMEA 0183: 3 x vhodni priključki, 3 x dvosmerni priključki
NMEA 2000: Ed 3.101, LEN=1
WiFi: IEEE 802.11 (a/b/g), podpira način odjemalca in način dostopne točke

Skladnost s standardi

AIS standardi: IEC 61993-2 Ed. 3
Varnost izdelkov: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Okoljski standardi: IEC 60945 Ed. 4
Vmesnik serijskih podatkov: IEC 61162-1 Ed 5.0, IEC 61162-2 Ed 1.0
NMEA 2000: Ed 3.101
GNSS zmogljivost: IEC 61108-1 Ed 2.0, IEC 61108-02 Ed 1.0

GNSS

Podprti sistemi: GPS, GLONASS, BeiDou, Galileo
Kanali: 72
Antena: Samo zunanja
Čas do prvega popravka: 26s od hladnega zagona

VHF oddajnik-sprejemnik

Shema dostopa VDL: SOTDMA
Delovna frekvenca: 156.025MHz - 162.025MHz
Širina kanala: 25kHz
Sprejemniki/Oddajniki: 3 x sprejemniki, 1 x oddajnik
Občutljivost sprejemnika AIS: -111dBm
Moč oddajnika AIS: 12W (+41dBm)

Uporabniški vmesnik

Zaslon: 5” 800 x 480 LCD v polnih barvah
Kontrolniki: Rotacijski kodirnik, 4 menijski gumbi, 4 smerni gumbi
Vmesnik za SD kartico: Reža za micro SD kartico za zapisovanje in karte

GNSS antena

Velikost: 85 x 70mm
Teža: 470g
Zaščita pred vdorom: IPx6 in IPx7
Montaža: Zahtevana 1-inch 14 TPI montaža na drog
Podprti sistemi: GPS, GLONASS, Galileo, BeiDou

Vsebina paketa

• AIS oddajnik-sprejemnik
• Napajalni kabel
• Montažni nosilec in pritrdilni komplet
• 14-pinski podatkovni kabel
• 18-pinski podatkovni kabel
• Navodila za uporabo
• GPS antena
• Paket dokumentov
