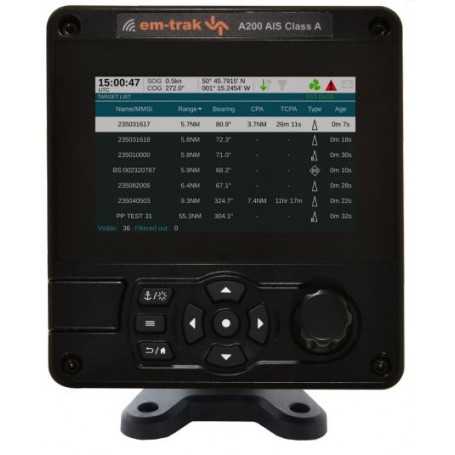

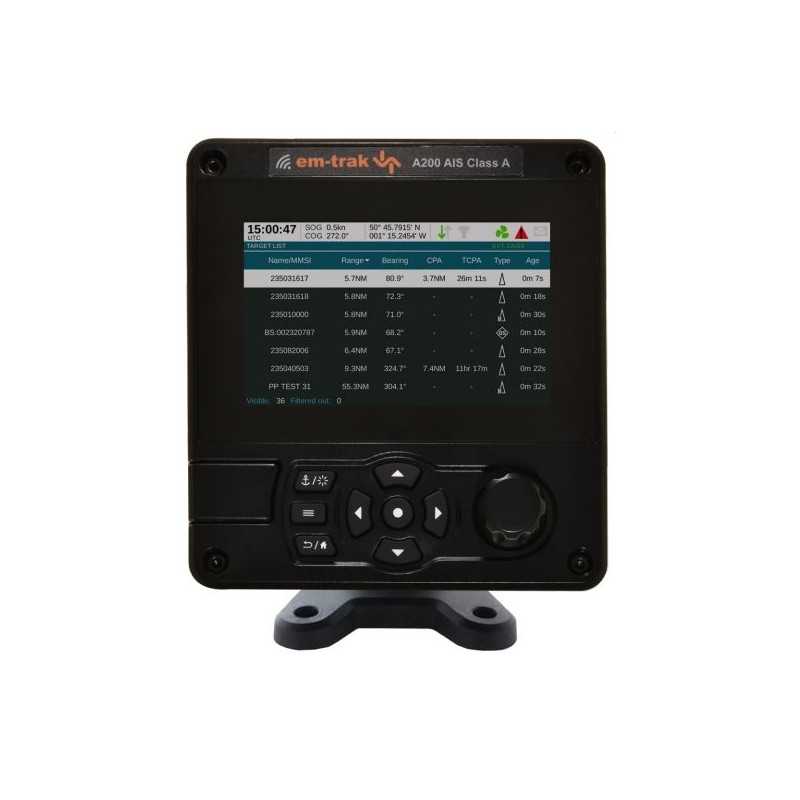

Em-Trak A200 Klass A AIS Transceiver

Em-Trak A200 AIS Klass A Transceiver med högupplöst skärm

Em-Trak A200 AIS Klass A Transceiver är en förstklassig enhet designad för att uppfylla de stränga kraven för både SOLAS- och inre vattenvägscertifieringar. Den följer alla nationella och internationella (IMO) regler för kommersiella fartyg, vilket säkerställer optimal säkerhet och prestanda.

Konstrurerad som en enhetlig, integrerad enhet, har A200 en högupplöst färgdisplay och exceptionellt väderskydd (IPx6 och IPx7). Denna enhet är enkel att konfigurera, installera och använda och ger sömlös anslutning till alla bryggsystem. Dess avancerade funktioner inkluderar fartygsdisplayfilter, färg-ENC och larm för MOB och SART.

Nyckelfunktioner

• IMO SOLAS-certifierad: Säkerställer överensstämmelse med internationella sjösäkerhetsstandarder.
• Robust design: Tål extrema miljöer, inklusive vatten, stötar och vibrationer.
• Högpresterande GPS: Senaste generationens GPS för överlägsen noggrannhet.
• Flexibel installation: Lämplig för både interna och permanenta externa installationer.
• Användarvänligt gränssnitt: Ergonomiska knappar och vridknapp med flerspråkiga menyalternativ.
• Nattlägesdisplay: Integrerad högupplöst färgdisplay med nattläge för svagt ljus.
• ENC-kartintegration: Konfigurerbar AIS-målöverlägg på C-Map-kartor.
• Tyst läge: Stoppar AIS-sändningar samtidigt som alla meddelanden tas emot.
• Integrerat WiFi: Stöder både klientläge och åtkomstpunktläge.
• Tillbehörsalternativ: Inkluderar pilotplugkabel och kopplingsbox.

Tekniska specifikationer

Fysiska & Miljömässiga

Storlek: 152 x 165 x 95mm
Vikt: 1,1kg
Driftstemperatur: -25°C till +55°C
Förvaringstemperatur: -25°C till +70°C
Inneslutningsskydd: IPx6 och IPx7

Elektrisk

Matningsspänning: 12V eller 24V DC
Spänningsintervall: 9,6V - 31,2V DC
Genomsnittlig ström (vid 12V): 520mA
Toppeffekt: 6A
Genomsnittlig strömförbrukning (vid 12V): 6,2W
Galvanisk isolering: NMEA 0183, NMEA 2000, strömförsörjning, VHF-antennport

Anslutningar

VHF-antenn: SO-239
GNSS: TNC
Ström: 2-vägs cirkulär multipol
NMEA 0183/Tyst läge/Blå tecken: 14-vägs cirkulär multipol
NMEA 0183/Larmrelä: 18-vägs cirkulär multipol
NMEA 2000: 5-vägs Micro-C-kontakt

Datagränssnitt

NMEA 0183: 3 x ingångsportar, 3 x dubbelriktade portar
NMEA 2000: Ed 3.101, LEN=1
WiFi: IEEE 802.11 (a/b/g), stöder klient- och åtkomstpunktlägen

Standardöverensstämmelse

AIS-standarder: IEC 61993-2 Ed. 3
Produktsäkerhet: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Miljöstandarder: IEC 60945 Ed. 4
Seriell datagränssnitt: IEC 61162-1 Ed 5.0, IEC 61162-2 Ed 1.0
NMEA 2000: Ed 3.101
GNSS-prestanda: IEC 61108-1 Ed 2.0, IEC 61108-02 Ed 1.0

GNSS

Stödda system: GPS, GLONASS, BeiDou, Galileo
Kanaler: 72
Antenn: Endast extern
Tid till första fix: 26s från kallstart

VHF-transceiver

VDL-åtkomstschema: SOTDMA
Driftsfrekvens: 156,025MHz - 162,025MHz
Kanalbandbredd: 25kHz
Mottagare/Sändare: 3 x mottagare, 1 x sändare
AIS-mottagarkänslighet: -111dBm
AIS-sändareffekt: 12W (+41dBm)

Användargränssnitt

Skärm: 5” 800 x 480 fullfärg LCD
Kontroller: Roterande kodare, 4 menyknappar, 4 riktningsknappar
SD-kortgränssnitt: Micro SD-kortplats för loggning och kartor

GNSS-antenn

Storlek: 85 x 70mm
Vikt: 470g
Inneslutningsskydd: IPx6 och IPx7
Montering: 1-tums 14 TPI stolpfäste krävs
Stödda system: GPS, GLONASS, Galileo, BeiDou

I lådan

• AIS-transceiver
• Strömkabel
• Monteringsfäste & Fixeringspaket
• 14-vägs datakabel
• 18-vägs datakabel
• Produktmanual
• GPS-antenn
• Dokumentpaket
