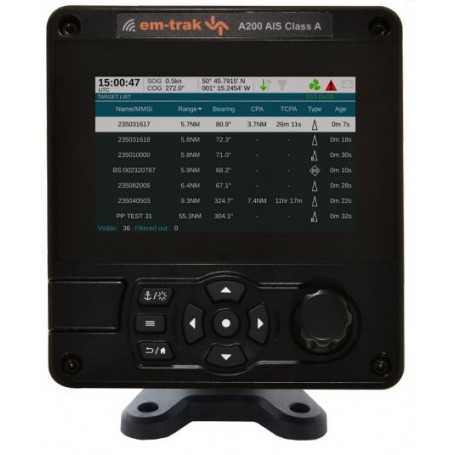

em-trak A200 Kelas A AIS transceiver

A200 adalah transceiver Kelas A SOLAS dan Inland Waterway bersertifikat, sesuai dengan semua peraturan kapal komersial nasional dan internasional (IMO).

Sebagai unit terintegrasi tunggal dengan tampilan warna definisi tinggi, dan cuaca serta kedap air IPx6 dan IPx7, A200 mudah dikonfigurasi, dipasang, dioperasikan, dan dihubungkan ke semua sistem jembatan. A200 menggabungkan berbagai fungsi yang ditingkatkan, yang mencakup filter tampilan kapal, ENC warna, peringatan MOB dan SART .

FITUR

• IMO SOLAS bersertifikat AIS Kelas A
• EU Inland Waterway bersertifikat kokoh dan tahan terhadap lingkungan ekstrem – air (IPx6, IPx7), lembab, goncangan, getaran, dan suhu
• GPS generasi terbaru berkinerja tinggi
• Instalasi eksternal internal atau permanen yang sesuai
• Tombol ergonomis yang kuat dan antarmuka pengguna kenop putar dengan opsi menu multibahasa yang dapat dikonfigurasi
• Tampilan warna definisi tinggi terintegrasi dengan mode malam
• Bagan ENC (Peta-C) dengan hamparan target AIS yang dapat dikonfigurasi
• Mode senyap – transmisi AIS dihentikan, semua pesan AIS terus diterima
• WiFi terintegrasi
• Opsi aksesori kabel steker pilot dan kotak sambungan

SPESIFIKASI FISIK & LINGKUNGAN

Ukuran (P x P x T) 152 x 165 x 95mm

Berat 1.1kg

Suhu pengoperasian -25°C hingga +55°C

Suhu penyimpanan -25 ° C hingga +70 ° C

Perlindungan masuknya IPx6 dan IPx7

SPESIFIKASI LISTRIK

Tegangan suplai 12V atau 24V DC

Rentang tegangan suplai 9,6V - 31.2V DC

Arus rata-rata (pada 12V) 520mA

Arus puncak 6A

Konsumsi daya rata-rata (pada 12V) 6.2W

Isolasi galvanik NMEA 0183, NMEA 2000, catu daya, port antena VHF

KONEKTOR

Antena VHF SO-239

GNSS TNC

Power 2 arah melingkar multipole

NMEA 0183/mode senyap/tanda biru 14 arah melingkar multipole

NMEA 0183/alarm relay 18 arah melingkar multipole

Konektor Micro-C NMEA 2000 5 arah

ANTARMUKA DATA

NMEA 0183 3 x port input

3 x port dua arah

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

WiFi IEEE 802.11 (a/b/g), mode klien dan mode titik akses didukung. (5 koneksi dalam mode titik akses)

KEPATUHAN STANDAR

Standar AIS IEC 61993-2 Ed. 3

Standar keamanan produk EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Standar lingkungan IEC 60945 Ed. 4

Standar antarmuka data serial IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Standar kinerja GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Sistem yang didukung GPS, GLONASS, BeiDou, Galileo (dua kombinasi apa pun, tiga termasuk GPS, Galileo)

Saluran 72

Antena internal/eksternal Hanya eksternal

Waktu untuk perbaikan pertama dari cold start 26s

TRANSCEIVER VHF

Skema akses VDL SOTDMA

Frekuensi operasi 156.025MHz - 162.025MHz

Bandwidth saluran 25kHz

Penerima/pemancar 3 x penerima, 1 x pemancar

Sensitivitas penerima AIS (20% PER) -111dBm

Daya pemancar AIS 12W (+41dBm)

ANTARMUKA PENGGUNA

Layar 5” 800 x 480 LCD penuh warna

Tombol Rotary encoder untuk seleksi dan entri, 4 tombol menu dan 4 tombol arah

Antarmuka kartu SD Antarmuka kartu Micro SD untuk logging dan kartu grafik (tidak tersedia dari em-trak)

ANTENA GNSS

Ukuran 85 x 70mm

Berat 470g

Perlindungan masuknya IPx6 dan IPx7

Pemasangan 1 inci 14 tiang TPI diperlukan

Sistem GNSS mendukung GPS, GLONASS, Galileo, BeiDou

DALAM KOTAK

• Pemancar AIS
• Kabel listrik
• Braket pemasangan & paket pengencang
• Kabel data 14 arah
• Kabel data 18 arah
• Manual produk dan
• Antena GPS
• paket dokumen
