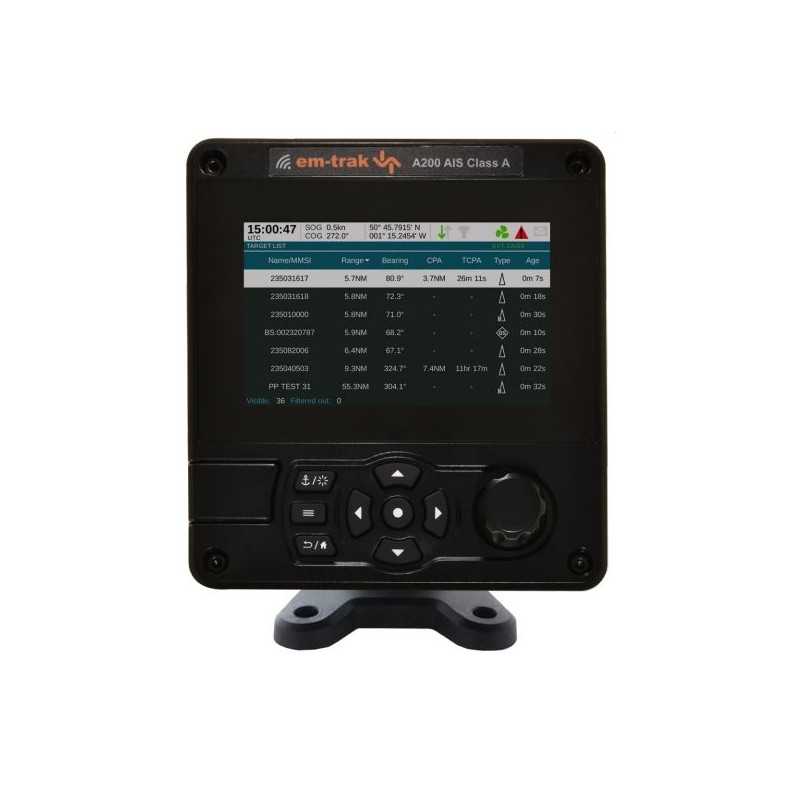

em-trak A200 klasse A AIS transceiver

A200 er en SOLAS- og indre vannveisertifisert AIS klasse A-transceiver, i samsvar med alle nasjonale og internasjonale (IMO) kommersielle fartøyforskrifter.

Som en enkelt integrert enhet med høyoppløselig fargeskjerm, og IPx6 og IPx7 vær- og vanntetting, er A200 enkel å konfigurere, installere, betjene og koble til alle brosystemer. A200 har en rekke forbedrede funksjoner, som inkluderer fartøyvisningsfiltre, farge ENC, MOB og SART varsler.

EGENSKAPER

• IMO SOLAS-sertifisert AIS klasse A
• EU Inland Waterway-sertifisert robust og ugjennomtrengelig for ekstreme miljøer – vann (IPx6, IPx7), fukt, støt, vibrasjoner og temperaturer
• Høy ytelse siste generasjons GPS
• Egnet intern eller permanent ekstern installasjon
• Robuste ergonomiske knapper og dreieknapp brukergrensesnitt med konfigurerbare flerspråklige menyalternativer
• Integrert høyoppløselig fargeskjerm med nattmodus
• ENC-kart (C-Map) med konfigurerbart AIS-måloverlegg
• Stille modus – AIS-sendinger stoppes, alle AIS-meldinger fortsetter å mottas
• Integrert WiFi
• Tilbehør for pilotpluggkabel og koblingsboks

FYSISK OG MILJØSPESIFIKASJON

Størrelse (H x B x D) 152 x 165 x 95mm

Vekt 1,1 kg

Driftstemperatur -25°C til +55°C

Lagringstemperatur -25°C til +70°C

Inntrengningsbeskyttelse IPx6 og IPx7

ELEKTRISK SPESIFIKASJON

Forsyningsspenning 12V eller 24V DC

Forsyningsspenningsområde 9,6V - 31,2V DC

Gjennomsnittlig strøm (ved 12V) 520mA

Toppstrøm 6A

Gjennomsnittlig strømforbruk (ved 12V) 6,2W

Galvanisk isolasjon NMEA 0183, NMEA 2000, strømforsyning, VHF-antenneport

KONTAKTER

VHF-antenne SO-239

GNSS TNC

Power 2-veis sirkulær multipol

NMEA 0183/stille modus/blått skilt 14-veis sirkulær multipol

NMEA 0183/alarmrelé 18-veis sirkulær multipol

NMEA 2000 5-veis Micro-C-kontakt

DATAGRENSESNITT

NMEA 0183 3 x inngangsporter

3 x toveis porter

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

WiFi IEEE 802.11 (a/b/g), klientmodus og tilgangspunktmodus støttes. (5 tilkoblinger i tilgangspunktmodus)

STANDARDOVERHOLDELSE

AIS-standarder IEC 61993-2 Ed. 3

Produktsikkerhetsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Miljøstandarder IEC 60945 Ed. 4

Serielle datagrensesnittstandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS ytelsesstandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Systemer som støttes GPS, GLONASS, BeiDou, Galileo (to av alle kombinasjoner, tre inkludert GPS, Galileo)

Kanaler 72

Intern/ekstern antenne Kun ekstern

Tid for første fiks fra kaldstart 26s

VHF SENDER

VDL-tilgangsskjema SOTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbåndbredde 25kHz

Mottakere/sendere 3 x mottakere, 1 x sender

AIS mottaker følsomhet (20 % PER) -111dBm

AIS sendereffekt 12W (+41dBm)

BRUKERGRENSESNITT

Skjerm 5" 800 x 480 fullfarge LCD

Knapper Roterende encoder for valg og inntasting, 4 menytaster og 4 retningstaster

SD-kortgrensesnitt Micro SD-kortgrensesnitt for logging og kartkort (ikke tilgjengelig fra em-trak)

GNSS ANTENNE

Størrelse 85 x 70 mm

Vekt 470g

Inntrengningsbeskyttelse IPx6 og IPx7

Montering av 1-tommers 14 TPI-stangfeste kreves

GNSS-systemer støttet GPS, GLONASS, Galileo, BeiDou

I BOKSEN

• AIS sender/mottaker
• Strømkabel
• Monteringsbrakett og festepakke
• 14-veis datakabel
• 18-veis datakabel
• Produktmanual og
• GPS-antenne
• dokumentpakke
