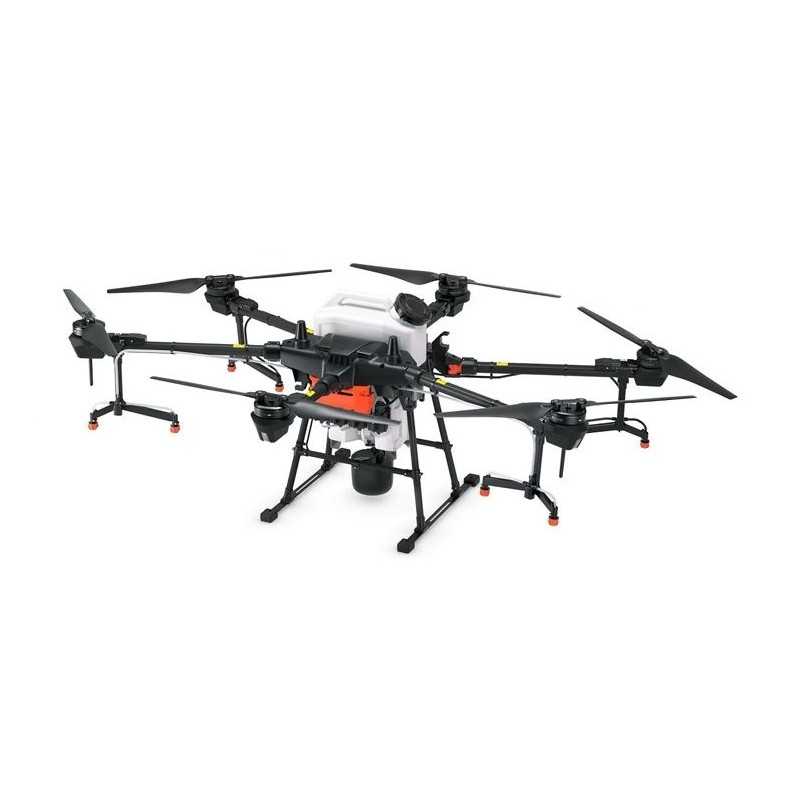

DJI Agras T20 Landwirtschaftsdrohne

Mit seiner starken Leistung und seinen hervorragenden Sprühfähigkeiten kann der T20 autonome Arbeiten auf einer Vielzahl von Terrains durchführen, z. B. auf weitläufigen Ackerflächen, Terrassen und Obstplantagen. Neue Funktionen, wie ein omnidirektionales digitales Radar, haben dem T20 geholfen, Stabilität und Flugsicherheit auf die nächste Stufe zu heben und den Benutzern hocheffiziente Ergebnisse zu liefern.

• 20-Liter-Sprühtank
• Autonomer hochpräziser Betrieb
• Schutzart IP67 für Kernmodule
• Omnidirektionales digitales Radar
• Visuelles Echtzeit-Überwachungssystem
• AI Intelligente Landwirtschaftsmaschine

AGRAS T20Spezifikationen

FLUGPARAMETER

Gesamtgewicht (ohne Batterie) 21,1 kg

Standard-Startgewicht 42,6 kg

Maximales Startgewicht 47,5 kg (auf Meereshöhe)

Maximales Schub-Gewichts-Verhältnis 1,70 (bei einem Abfluggewicht von 47,5 kg)

Schwebegenauigkeit (mit einem starken GNSS-Signal) D-RTK aktiviert: Horizontal: ±10 cm, Vertikal: ±10 cm D-RTK deaktiviert: Horizontal: ±0,6 m, Vertikal: ±0,3 m (Radarmodul aktiviert: ±0,1 m)

RTK/ GNSS-Betriebsfrequenz RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, GLONASS F1, Galileo E1

Maximaler Stromverbrauch 8300 W

Schwebender Stromverbrauch 6200 W (bei einem Abfluggewicht von 47,5 kg)

Schwebende Zeit 15 min (Startgewicht von 27,5 kg mit einem 18000-mAh-Akku) 10 min (Startgewicht von 42,6 kg mit einem 18000-mAh-Akku)

Maximaler Neigungswinkel 15°

Maximale Betriebsgeschwindigkeit 7 m/s

Maximale Fluggeschwindigkeit 10 m/s (bei starkem GNSS-Signal)

Maximaler Windwiderstand 8 m/s

Max. Betriebsobergrenze über dem Meeresspiegel 2000 m

Empfohlene Betriebstemperatur 0° bis 40°C

ANTRIEBSSYSTEM - MOTOR

Statorgröße 100 × 15 mm

Gewicht 666 gr

ANTRIEBSSYSTEM - PROPELLER

Durchmesser × Steigung 33×9 Zoll

FPV-KAMERA

FOV Horizontal: 98°, Vertikal: 78°

Auflösung 1280×960 30fps

SPRÜHSYSTEM

Sprühtankvolumen Bewertet: 15,1 L, Voll: 20 L

Betriebsnutzlast Bewertet: 15,1 kg, Voll: 20 kg

SPRITZSYSTEM - DURCHFLUSSMESSGERÄT

Messbereich 0,25-20 l/min

Fehler ＜±2%

Messbare Flüssigkeit Leitfähigkeit > 50 μS/cm (Flüssigkeiten wie Wasser oder wasserhaltige Pestizide)

T20 Intelligent Flight Battery

Modell AB3-18000mAh-51,8V

Gewicht 6,4 kg (ungefähr)

Entladungsrate 9 C

IP-Bewertung IP54

Kapazität 18000 mAh

Stromspannung 51,8 V

FERNBEDIENUNG - INTERNE BATTERIE

Batterietyp 18650 Li-Ion (5000 mAh bei 7,2 V)

Arbeitszeit 2 Stunden

Ladezeit 2,5 Stunden (mit einem Standard-USB-Netzteil mit 12 V/2 A)

Strom/Spannung der Stromversorgung (USB-A-Anschluss) 5 V/ 1,5 A

Modell WB37-4920mAh-7,6V

FERNBEDIENUNG - INTELLIGENTE BATTERIE-LADEHUB

Modell WM2

Eingangsspannung 17,3-26,2 V

Ausgangsspannung und -strom 8,7 V, 6 A

Betriebstemperatur 5° bis 40°C

ZELLE

Maximaler diagonaler Radstand 1883mm

Maße 2509 × 2213 × 732 mm (Arme und Propeller ausgeklappt) 1795 × 1510 × 732 mm (Arme ausgeklappt und Propeller eingeklappt) 1100 × 570 × 732 mm (Arme und Propeller eingeklappt)

ANTRIEBSSYSTEM

KV 75 U/min

Maximaler Schub 13,5 kg/Kreisel

Maximale Kraft 2400 W/Rotor

Gewicht (Einzelpropeller) 90 gr

ANTRIEBSSYSTEM - ESC

Max. Arbeitsstrom (kontinuierlich) 40 A

Maximale Betriebsspannung 58,8 V (14S LiPo)

FPV-SCHEINWERFER

Maximale Helligkeit 12 Lux bei 5 m direktem Lichteinfall

SPRITZSYSTEM - DÜSE

Düsenmodell SX11001VS (Standard) SX110015VS (optional) XR11002VS (optional)

Menge 8

Maximale Sprührate SX11001VS: 3,6 l/min SX110015VS: 4,8 l/min XR11002VS: 6 l/min

Tröpfchengröße SX11001VS: 130–250 μm SX110015VS: 170–265 μm XR11002VS: 190–300 μm (bezogen auf die tatsächliche Arbeitsumgebung, Sprühfluss usw.)

Sprühbreite 4-7 m (8 Düsen, in einer Höhe von 1,5 - 3 m über den Pflanzen)

HOCHPRÄZISIONSRADARMODUL

Modell RD2428R

Arbeitsfrequenz CE (Europa)/(Vereinigte Staaten): 24,00 GHz-24,25 GHz MIC (Japan)/KCC (Korea): 24,05 GHz-24,25 GHz

Energieverbrauch 18W

EIRP MIC/KCC/CE/FCC:

Höhenerkennung & Geländeverfolgung [3] Höhenerfassungsbereich: 1–30 m Stabilisierungsarbeitsbereich: 1,5–15 m Maximale Neigung im Hügelmodus: 35°

Hindernisvermeidungssystem [3] Höhenerfassungsbereich: 1,5–30 m FOV: Horizontal: 360°, Vertikal: ±15° Bedingung: Relative Höhe höher als 1,5 m, Betriebsgeschwindigkeit niedriger als 7 m/s Sicherheitsabstand: 2,5 m (Abstand zwischen der Propellerspitze und dem Hindernis nach dem Anhalten des Flugzeugs) Hindernisvermeidungsrichtung: Die omnidirektionale Hinderniserkennung arbeitet horizontal und deckt 360° ab

IP-Bewertung IP67

FERNBEDIENUNG

Modell RM500-AG

OcuSync 2.0 Betriebsfrequenz [4] 2,4000-2,4835 GHz 5,725-5,850 GHz

OcuSync 2.0 Effektive Übertragungsreichweite (ungehindert, störungsfrei) SRRC/MIC/KCC/CE: 3 km NCC/FCC: 5 km (Einsatzhöhe: 2,5 m)

OcuSync 2.0 Sendeleistung (EIRP) 2,4 GHz SRRC/CE/MIC/KCC: 18,5 dBm, FCC: 25,5 dBm; 5,8-GHz-SRRC/FCC: 25,5 dBm

WIFI-Protokoll Wi-Fi Direct, Wireless Display, 802.11a/g/n/ac und Wi-Fi mit 2×2 MIMO werden unterstützt

Wi-Fi-Betriebsfrequenzbereich [4] 2,4000-2,4835 GHz 5,150-5,250 GHz 5,725-5,850 GHz

WLAN-Sendeleistung (EIRP) 2,4-GHz-SRRC/CE: 18,5 dBm; FCC/MIC/KCC: 20,5 dBm; 5,2 GHz SRRC/FCC/CE/MIC: 14 dBm; KCC:10 dBm; 5,8-GHz-SRRC/FCC: 18 dBm; CE/KCC: 12 dBm

Bluetooth-Protokoll Bluetooth 4.2

Bluetooth-Betriebsfrequenz 2,4000-2,4835 GHz

Bluetooth-Übertragungsleistung (EIRP) SRRC/MIC/FCC/CE/KCC: 6,5 dBm

GNSS GPS+GLONASS

Anzeigegerät 5,5-Zoll-Bildschirm 1920×1090 Pixel Helligkeit: 1000 cd/m² Android-System

Direktzugriffsspeicher, RAM 4 GB LPDDR4

Speicherkapazität ROM 32 GB + microSD, unterstützt microSD-Karten mit einer Kapazität von bis zu 128 GB und R/W-Geschwindigkeit bis UHS-I Speed Grade 3

HDMI HDMI1.4

Unterstützte Flugzeuge Agra T20

Energieverbrauch 18 W

Betriebstemperaturbereich -10° bis 40°C

Lagertemperaturbereich ＜ 1 Monat: -30° bis 60°C 1-3 Monate: -30° bis 45°C 3-6 Monate: -30° bis 35°C ＞ 6 Monate: -30° bis 25°C (Integriert Akkuleistung 40 % bis 60 %)

Ladetemperatur 5° bis 40°C

FERNBEDIENUNG - INTELLIGENTE BATTERIE

Gebührentyp Unterstützt USB-Schnellladeadapter mit einer Nennleistung von 12 V/2 A

Batterietyp 2S LiPo

Kapazität 4920 mAh

Stromspannung 7,6 V

Energie 37,39 Wh

Ladetemperatur 5° bis 40°C

Modell 2 Stunden

FERNBEDIENUNG – INTELLIGENTE BATTERIE LADENABE NETZTEIL

Modell A14-057N1A

Eingangsspannung 100 - 240 V, 50/60 Hertz

Ausgangsspannung 17,4 V

Nennleistung 57 W
