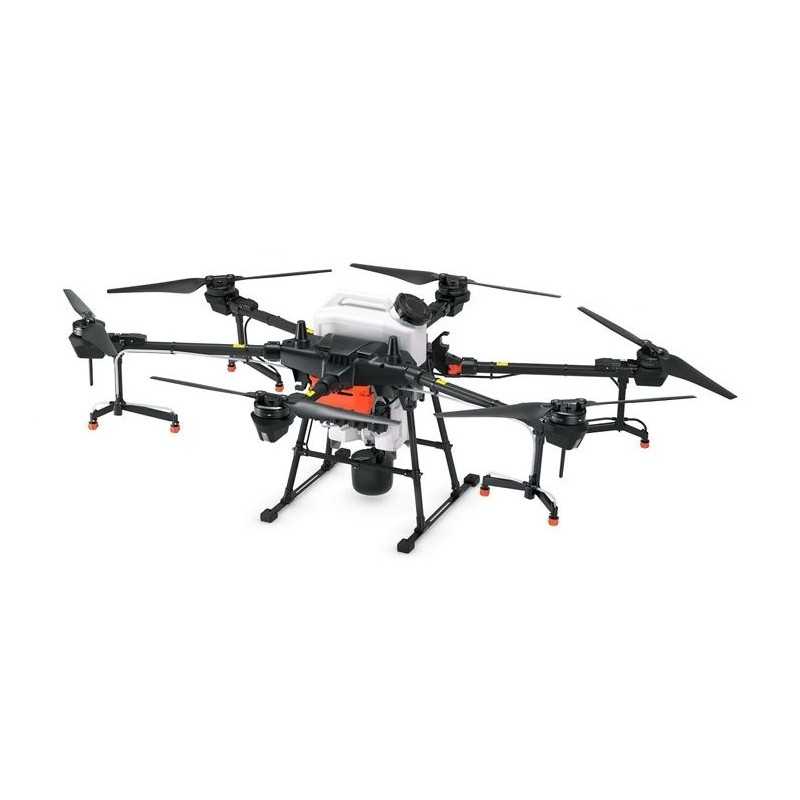

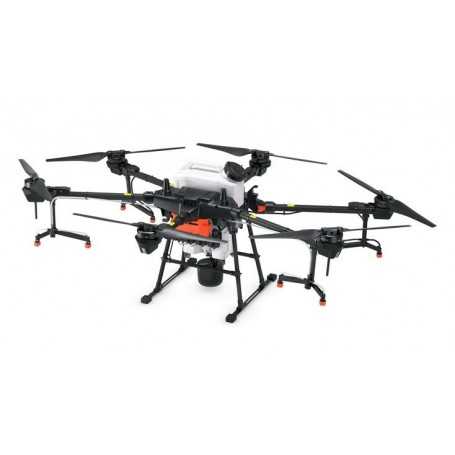

DJI Agras T20 landbruksdrone

Med sin kraftige ytelse og enestående sprøyteevne, kan T20 utføre autonome operasjoner over en rekke terreng, for eksempel store jordbruksland, terrasser og frukthager. Nye funksjoner, som en rundstrålende digital radar, har hjulpet T20 med å ta stabilitet og flysikkerhet til neste nivå, og gir brukerne svært effektive resultater.

• 20L sprøytetank
• Autonom drift med høy presisjon
• IP67-klassifisering for kjernemoduler
• Omnidireksjonell digital radar
• Visuelt overvåkingssystem i sanntid
• AI Intelligent Agriculture Engine

AGRAS T20 spesifikasjoner

FLYPARAMETRE

Totalvekt (ekskludert batteri) 21,1 kg

Standard startvekt 42,6 kg

Maks startvekt 47,5 kg (ved havnivå)

Maks skyvekraft-vektforhold 1,70 (med en startvekt på 47,5 kg)

Svevende nøyaktighet (med et sterkt GNSS-signal) D-RTK aktivert: Horisontal: ±10 cm, Vertikal: ±10 cm D-RTK deaktivert: Horisontal: ±0,6 m, Vertikal: ±0,3 m (radarmodul aktivert: ±0,1 m)

RTK/ GNSS Driftsfrekvens RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, GLONASS F1, Galileo E1

Maks strømforbruk 8300 W

Svevende strømforbruk 6200 W (med en startvekt på 47,5 kg)

Hovering Time 15 min (startvekt på 27,5 kg med et 18000 mAh batteri) 10 min (startvekt på 42,6 kg med et 18000 mAh batteri)

Maks tiltvinkel 15°

Maks driftshastighet 7 m/s

Maks flyhastighet 10 m/s (med et sterkt GNSS-signal)

Maks vindmotstand 8 m/s

Maks servicetak over havnivå 2000 m

Anbefalt driftstemperatur 0° til 40°C

FRAMDRIVSSYSTEM - MOTOR

Stator størrelse 100×15 mm

Vekt 666 g

FRAMDRIVSSYSTEM - PROPELLER

Diameter × tonehøyde 33×9 tommer

FPV-KAMERA

FOV Horisontal: 98°, Vertikal: 78°

Vedtak 1280×960 30fps

SPRØYTESYSTEM

Spraytankvolum Vurdert: 15,1 L, Full: 20 L

Driftsnyttelast Vurdert: 15,1 kg, full: 20 kg

SPRØYTESYSTEM - FLOWMÅLER

Måleområde 0,25-20 L/min

Feil ＜±2 %

Målbar væske Ledningsevne > 50 μS/cm (væsker som vann eller plantevernmidler som inneholder vann)

T20 Intelligent Flight Battery

Modell AB3-18000mAh-51,8V

Vekt 6,4 kg (omtrent)

Utladningsrate 9 C

IP-vurdering IP54

Kapasitet 18000 mAh

Spenning 51,8 V

FJERNKONTROLL - INTERN BATTERI

Batteritype 18650 Li-ion (5000 mAh @ 7,2 V)

Jobbe tid 2 timer

Ladetid 2,5 timer (ved bruk av en standard USB-strømadapter vurdert 12 V/2 A)

Strømforsyningsstrøm/spenning (USB-A-port) 5 V/ 1,5 A

Modell WB37-4920mAh-7,6V

FJERNKONTROLL - INTELLIGENT BATTERILADINGHUB

Modell WCH2

Inngangsspenning 17,3-26,2 V

Utgangsspenning og strøm 8,7 V, 6 A

Driftstemperatur 5° til 40°C

AIRFRAME

Maks diagonal akselavstand 1883 mm

Dimensjoner 2509×2213×732 mm (Armer og propeller foldet ut) 1795×1510×732 mm (Utfoldede armer og foldede propeller) 1100×570×732 mm (Armer og propeller foldet)

FRAMDRIVSSYSTEM

KV 75 rpm/v

Max Thrust 13,5 kg/rotor

Maks kraft 2400 W/rotor

Vekt (enkel propell) 90 g

FRAMDRIVSSYSTEM - ESC

Maks arbeidsstrøm (kontinuerlig) 40 A

Maks arbeidsspenning 58,8 V (14S LiPo)

FPV SPOTLIGHT

Maks lysstyrke 12 lux ved 5 m direkte lys

SPRØYTESYSTEM - DYSE

Dysemodell SX11001VS(standard) SX110015VS(valgfritt) XR11002VS(valgfritt)

Mengde 8

Maks sprøytehastighet SX11001VS: 3,6 L/min SX110015VS: 4,8L/min XR11002VS: 6 L/min

Dråpestørrelse SX11001VS: 130-250 μm SX110015VS: 170-265 μm XR11002VS: 190-300 μm (relatert til det faktiske arbeidsmiljøet, sprøytestrøm, etc.)

Spraybredde 4-7 m (8 dyser, i en høyde på 1,5 - 3 m over avlinger)

HØY PRESISJON RADARMODUL

Modell RD2428R

Driftsfrekvens CE (Europa)/(USA): 24,00 GHz-24,25 GHz MIC (Japan)/KCC (Korea): 24,05 GHz-24,25 GHz

Strømforbruk 18W

EIRP MIC/KCC/CE/FCC:

Høyderegistrering og terrengfølge [3] Høyderegistreringsområde: 1-30 m Stabiliseringsarbeidsområde: 1,5-15 m Maksimal helling av bakkemodus: 35°

System for unngåelse av hindringer [3] Høydedeteksjonsområde: 1,5-30 m FOV: Horisontal: 360°, Vertikal: ±15° Tilstand: Relativ høyde høyere enn 1,5 m, driftshastighet lavere enn 7 m/s Sikker avstand: 2,5m (avstand mellom propellspissen og hindring etter at flyet stopper) Hindringsunngående retning: Omnidireksjonell hindringsføling opererer horisontalt og dekker 360°

IP-vurdering IP67

FJERNKONTROLL

Modell RM500-AG

OcuSync 2.0 Driftsfrekvens [4] 2,4000-2,4835 GHz 5,725-5,850 GHz

OcuSync 2.0 effektiv overføringsavstand (uhindret, fri for forstyrrelser) SRRC/MIC/KCC/CE: 3 km NCC/FCC: 5 km (Operasjonshøyde: 2,5 m)

OcuSync 2.0 Transmission Power (EIRP) 2,4 GHz SRRC/CE/MIC/KCC: 18,5 dBm, FCC: 25,5 dBm; 5,8 GHz SRRC/FCC: 25,5 dBm

WIFI-protokoll Wi-Fi Direct, trådløs skjerm, 802.11a/g/n/ac og Wi-Fi med 2×2 MIMO støttes

Wi-Fi-driftsfrekvensområde [4] 2,4000-2,4835 GHz 5,150-5,250 GHz 5,725-5,850 GHz

WIFI-overføringskraft (EIRP) 2,4 GHz SRRC/CE: 18,5 dBm; FCC/MIC/KCC: 20,5 dBm; 5,2 GHz SRRC/FCC/CE/MIC: 14 dBm; KCC:10 dBm; 5,8 GHz SRRC/FCC: 18 dBm; CE/KCC: 12 dBm

Bluetooth-protokoll Bluetooth 4.2

Bluetooth-driftsfrekvens 2,4000-2,4835 GHz

Bluetooth Transmission Power (EIRP) SRRC/MIC/FCC/CE/KCC: 6,5 dBm

GNSS GPS+GLONASS

Vis enhet 5,5-tommers skjerm 1920×1090 piksler Lysstyrke: 1000 cd/m² Android System

Random Access Memory, RAM 4 GB LPDDR4

Lagringskapasitet ROM 32GB + microSD, støtter microSD-kort med en kapasitet på opptil 128 GB og R/W hastighet opp til UHS-I Speed Grade 3

HDMI HDMI 1.4

Støttet fly Agras T20

Strømforbruk 18 W

Driftstemperaturområde -10° til 40°C

Lagringstemperaturområde ＜ 1 måned: -30° til 60°C 1-3 måneder: -30° til 45°C 3-6 måneder: -30° til 35°C ＞ 6 måneder: -30° til 25°C (innebygd batteristrøm 40 % til 60 %)

Ladetemperatur 5° til 40°C

FJERNKONTROLL - INTELLIGENT BATTERI

Charge Type Støtter USB-strøm hurtigladeadaptere klassifisert 12 V/2 A

Batteritype 2S LiPo

Kapasitet 4920 mAh

Spenning 7,6 V

Energi 37,39 Wh

Ladetemperatur 5° til 40°C

Modell 2 timer

FJERNKONTROLL - INTELLIGENT BATTERILADNINGSHUB STRØMDAPTER

Modell A14-057N1A

Inngangsspenning 100 - 240 V, 50/60 Hz

Utgangsspenning 17,4 V

Nominell effekt 57 W
