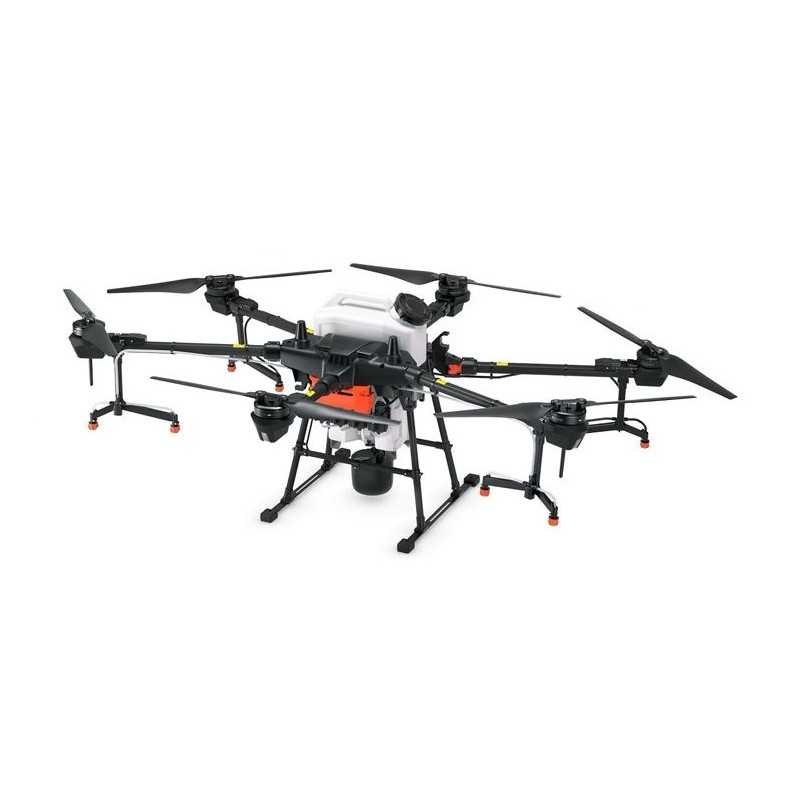

DJI Agras T20 landbrugsdrone

Med sin kraftfulde ydeevne og enestående sprøjteegenskaber kan T20 udføre autonome operationer over en række forskellige terræner, såsom store landbrugsarealer, terrasser og frugtplantager. Nye funktioner, som en omnidirektionel digital radar, har hjulpet T20 med at tage stabilitet og flyvesikkerhed til det næste niveau, hvilket giver brugerne yderst effektive resultater.

• 20L sprøjtetank
• Autonom højpræcisionsdrift
• IP67-klassificering for kernemoduler
• Omnidirektionel digital radar
• Visuelt overvågningssystem i realtid
• AI Intelligent Agriculture Engine

AGRAS T20 Specifikationer

FLYVEPARAMETRE

Samlet vægt (ekskl. batteri) 21,1 kg

Standard startvægt 42,6 kg

Max startvægt 47,5 kg (ved havoverfladen)

Max Thrust-Weight Ratio 1,70 (med en startvægt på 47,5 kg)

Svævende nøjagtighed (med et stærkt GNSS-signal) D-RTK aktiveret: Vandret: ±10 cm, Lodret: ±10 cm D-RTK deaktiveret: Vandret: ±0,6 m, Lodret: ±0,3 m (Radarmodul aktiveret: ±0,1 m)

RTK/ GNSS Driftsfrekvens RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, GLONASS F1, Galileo E1

Max strømforbrug 8300 W

Svævende strømforbrug 6200 W (med en startvægt på 47,5 kg)

Svævende tid 15 min (startvægt på 27,5 kg med et 18000 mAh batteri) 10 min (startvægt på 42,6 kg med et 18000 mAh batteri)

Max tilt vinkel 15°

Max driftshastighed 7 m/s

Max flyvehastighed 10 m/s (med et stærkt GNSS-signal)

Max vindmodstand 8 m/s

Max serviceloft over havets overflade 2000 m

Anbefalet driftstemperatur 0° til 40°C

FREMGANGSMÅDE - MOTOR

Stator størrelse 100×15 mm

Vægt 666 g

FREMGANGSMÅDE - PROPELLER

Diameter × Pitch 33×9 tommer

FPV-KAMERA

FOV Vandret: 98°, Lodret: 78°

Løsning 1280×960 30fps

SPRØJTESYSTEM

Spraytankvolumen Vurderet: 15,1 L, Fuld: 20 L

Driftsnyttelast Vurderet: 15,1 kg, Fuld: 20 kg

SPRØJTESYSTEM - FLOWMÅLER

Måleområde 0,25-20 l/min

Fejl ＜±2 %

Målbar væske Ledningsevne > 50 μS/cm (væsker såsom vand eller pesticider, der indeholder vand)

T20 Intelligent Flight Battery

Model AB3-18000mAh-51,8V

Vægt 6,4 kg (cirka)

Udledningshastighed 9 C

IP-vurdering IP54

Kapacitet 18000 mAh

Spænding 51,8 V

FJERNBETJENING - INTERNT BATTERI

Batteri type 18650 Li-ion (5000 mAh @ 7,2 V)

Arbejdstid 2 timer

Lade tid 2,5 timer (ved brug af en standard USB-strømadapter, der er klassificeret 12 V/2 A)

Strømforsyningsstrøm/spænding (USB-A-port) 5 V/1,5 A

Model WB37-4920mAh-7,6V

FJERNBETJENING - INTELLIGENT BATTERILADNINGSHUB

Model WCH2

Indgangsspænding 17,3-26,2 V

Udgangsspænding og strøm 8,7 V, 6 A

Driftstemperatur 5° til 40°C

LUFTFRAME

Max diagonal akselafstand 1883 mm

Dimensioner 2509×2213×732 mm (Arme og propeller udfoldet) 1795×1510×732 mm (Udfoldede arme og propeller foldede) 1100×570×732 mm (Arme og propeller foldet)

FREMGANGSMÅL

KV 75 rpm/v

Max Thrust 13,5 kg/rotor

Max Power 2400 W/rotor

Vægt (enkelt propel) 90 g

FREMGANGSMÅDE - ESC

Maks. arbejdsstrøm (kontinuerlig) 40 A

Max arbejdsspænding 58,8 V (14S LiPo)

FPV SPOTLIGHT

Max lysstyrke 12 lux ved 5 m direkte lys

SPRØJTESYSTEM - DYSE

Dyse model SX11001VS(standard) SX110015VS(valgfri) XR11002VS(valgfri)

Antal 8

Max sprøjtehastighed SX11001VS: 3,6 l/min. SX110015VS: 4,8 l/min. XR11002VS: 6 l/min.

Dråbestørrelse SX11001VS: 130-250 μm SX110015VS: 170-265 μm XR11002VS: 190-300 μm (relateret til det faktiske arbejdsmiljø, sprøjteflow osv.)

Sprøjtebredde 4-7 m (8 dyser, i en højde på 1,5 - 3 m over afgrøder)

HØJ PRÆCISIONSRADARMODUL

Model RD2428R

Driftsfrekvens CE (Europa)/(USA): 24,00 GHz-24,25 GHz MIC (Japan)/KCC (Korea): 24,05 GHz-24,25 GHz

Strømforbrug 18W

EIRP MIC/KCC/CE/FCC:

Højderegistrering og terrænfølge [3] Højderegistreringsområde: 1-30 m Stabiliseringsarbejdsområde: 1,5-15 m Maksimal hældning af bakketilstand: 35°

System til undgåelse af forhindringer [3] Højdedetekteringsområde: 1,5-30 m FOV: Horisontal: 360°, Lodret: ±15° Tilstand: Relativ højde højere end 1,5 m, driftshastighed lavere end 7 m/s Sikker afstand: 2,5m (afstand mellem propelspidsen og forhindring efter flyets standsning) Forhindrings-undgående retning: Omnidirektionel forhindringsregistrering fungerer horisontalt og dækker 360°

IP-vurdering IP67

FJERNBETJENING

Model RM500-AG

OcuSync 2.0 Driftsfrekvens [4] 2.4000-2.4835 GHz 5.725-5.850 GHz

OcuSync 2.0 Effektiv transmissionsafstand (uhindret, fri for interferens) SRRC/MIC/KCC/CE: 3 km NCC/FCC: 5 km (driftshøjde: 2,5 m)

OcuSync 2.0 Transmission Power (EIRP) 2,4 GHz SRRC/CE/MIC/KCC: 18,5 dBm, FCC: 25,5 dBm; 5,8 GHz SRRC/FCC: 25,5 dBm

WIFI protokol Wi-Fi Direct, trådløs skærm, 802.11a/g/n/ac og Wi-Fi med 2×2 MIMO understøttes

Wi-Fi-driftsfrekvensområde [4] 2.4000-2.4835 GHz 5.150-5.250 GHz 5.725-5.850 GHz

WIFI Transmission Power (EIRP) 2,4 GHz SRRC/CE: 18,5 dBm; FCC/MIC/KCC: 20,5 dBm; 5,2 GHz SRRC/FCC/CE/MIC: 14 dBm; KCC: 10 dBm; 5,8 GHz SRRC/FCC: 18 dBm; CE/KCC: 12 dBm

Bluetooth-protokol Bluetooth 4.2

Bluetooth-driftsfrekvens 2,4000-2,4835 GHz

Bluetooth Transmission Power (EIRP) SRRC/MIC/FCC/CE/KCC: 6,5 dBm

GNSS GPS+GLONASS

Vis enhed 5,5-tommer skærm 1920×1090 pixels Lysstyrke: 1000 cd/m² Android System

Random Access Memory, RAM 4 GB LPDDR4

Lagerkapacitet ROM 32GB + microSD, understøtter microSD-kort med en kapacitet på op til 128 GB og R/W-hastighed op til UHS-I Speed Grade 3

HDMI HDMI 1.4

Understøttede fly Agras T20

Strømforbrug 18 W

Driftstemperaturområde -10° til 40°C

Opbevaringstemperaturområde ＜ 1 måned: -30° til 60°C 1-3 måneder: -30° til 45°C 3-6 måneder: -30° til 35°C ＞ 6 måneder: -30° til 25°C (Indbygget batteristrøm 40 % til 60 %)

Opladningstemperatur 5° til 40°C

FJERNBETJENING - INTELLIGENT BATTERI

Opladningstype Understøtter USB-strøm-hurtigopladningsadaptere, der er klassificeret 12 V/2 A

Batteri type 2S LiPo

Kapacitet 4920 mAh

Spænding 7,6 V

Energi 37,39 Wh

Opladningstemperatur 5° til 40°C

Model 2 timer

FJERNBETJENING - INTELLIGENT BATTERILADNINGSHUB STRØMADAPTER

Model A14-057N1A

Indgangsspænding 100 - 240 V, 50/60 Hz

Udgangsspænding 17,4 V

Nominel effekt 57 W
