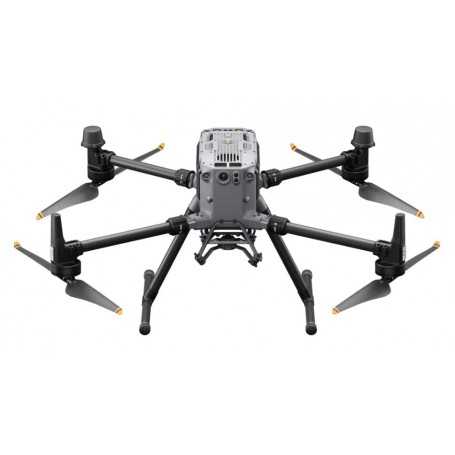

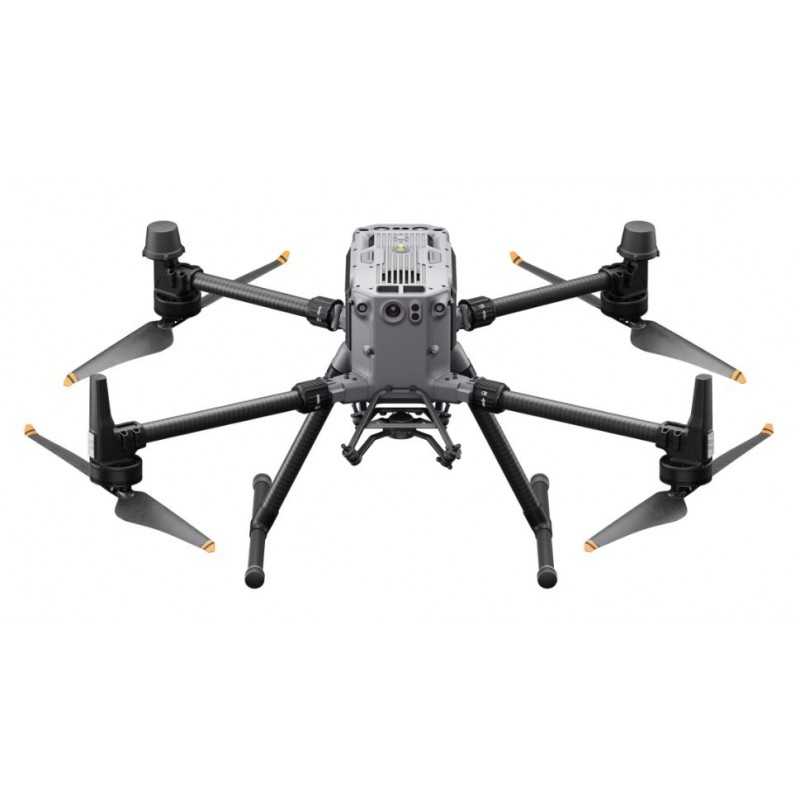

DJI Matrice 350 RTK Drohne + Zenmuse H20T

Als verbesserte Flaggschiff-Drohnenplattform setzt die Matrice 350 RTK einen neuen Maßstab für die Branche. Diese Drohnenplattform der nächsten Generation verfügt über ein völlig neues Videoübertragungssystem und Steuerungserlebnis, ein effizienteres Batteriesystem und umfassendere Sicherheitsfunktionen sowie robuste Nutzlast- und Erweiterungsmöglichkeiten. Es ist voll ausgestattet, um jedem Flugeinsatz innovative Kraft zu verleihen.

• Maximale Flugzeit 55 Minuten
• Schutzart IP55
• DJI O3 Enterprise-Übertragung
• DJI RC Plus
• 400 Batteriezyklen
• 6-direktionale Erkennung und Positionierung
• Nachtsicht-FPV-Kamera
• Unterstützung mehrerer Nutzlasten

Mühelos kraftvolle Flugleistung

Die Matrice 350 RTK ist robust gebaut und verfügt über einen leistungsstarken Antrieb, eine verbesserte Schutzklasse und eine hervorragende Flugleistung, sodass sie eine Vielzahl von Herausforderungen mühelos bewältigen kann.

• Schutzart IP55
• 2,7 kg maximale Nutzlast
• 7000 m maximale Flughöhe
• 12 m/s maximaler Windgeschwindigkeitswiderstand
• -20° bis 50° C (-4° bis 122° F) Betriebstemperatur

Bleiben Sie stabil mit dem neuen Übertragungssystem

O3 Enterprise-Übertragung

Matrice 350 RTK übernimmt DJI O3 Enterprise Transmission, das Dreikanal-1080p-HD-Live-Feeds und eine maximale Übertragungsentfernung von 20 km unterstützt. Sowohl das Fluggerät als auch die Fernbedienung verfügen über ein Transceiversystem mit vier Antennen, das intelligent die beiden optimalen Antennen für die Signalübertragung auswählen kann, während die vier Antennen gleichzeitig Signale empfangen. Auf diese Weise werden die Entstörungsfähigkeiten deutlich verbessert und die Übertragungsstabilität optimiert.

Neues Steuerungserlebnis

DJI RC Plus

Ausgestattet mit einem 7-Zoll-High-Bright-Bildschirm, DJI RC Plus unterstützt den Dual-Operator-Modus und wird mit einem standardmäßigen externen WB37-Akku geliefert, der eine Betriebszeit von bis zu sechs Stunden bietet und so verschiedenen Betriebsanforderungen gerecht wird.

Gebaut für raue Umgebungen

Schutzart IP54, DJI RC Plus ist staub- und wasserdicht, um auch bei schlechtem Wetter zuverlässig zu funktionieren. Die Betriebstemperatur beträgt -20° bis 50° C (-4° bis 122° F) und unterstützt den Betrieb rund um die Uhr, selbst in sehr heißen oder kalten Umgebungen.

Reibungslose und effiziente Steuerung

Für eine schnelle Bedienung befinden sich auf der Vorder-, Rückseite und Oberseite der Fernbedienung mehrere Tasten und Drehregler. Die Tastenfunktionen können an die Gewohnheiten der Benutzer angepasst werden und sorgen für ein intuitives und flexibles Erlebnis.

DJI Pilot 2

Der DJI Die Pilot 2-App wurde weiter optimiert, um den Missionstyp und den Flugstatus klar darzustellen. Die einfache und reibungslose Steuerung des Flugzeugs und der Nutzlasten ermöglicht einen effizienteren Betrieb.

Verbessertes Batteriesystem

Neues Dual-Batterie-System

Die Matrice 350 RTK ist mit einem neuen TB65-Doppelbatteriesystem ausgestattet, das den Batteriewechsel im laufenden Betrieb unterstützt und mehrere Flüge ohne Ausschalten ermöglicht. Der Akku kann bis zu 400 Zyklen aufgeladen werden, wodurch die Kosten für einen einzelnen Flug gesenkt werden.

Intelligente Batteriestation der nächsten Generation

Die neue intelligente Batteriestation BS65 bietet eine Komplettlösung für das Laden, Lagern und Transportieren von Batterien.

Mehrere Lademodi

Laden Sie den Akku im Speichermodus auf 50 % auf, was für eine langfristige Lagerung gut ist. Laden Sie im Ready-to-Fly-Modus mehrere Akkusätze schnell auf 90 % auf, um jederzeit den Betrieb aufzunehmen und die Akkulaufzeit zu verlängern.

Intelligentes Management

Wenn die Batteriestation angeschlossen ist DJI RC Plus, das DJI Die Pilot 2-App zeigt den Batteriestatus und Gesundheitsinformationen an. Darüber hinaus können Sie mit einem Fingertipp die Anzahl der Selbstentladungstage festlegen, die Firmware aktualisieren, Protokolle exportieren und auf andere Schnellvorgänge zugreifen.

Mühelose Übergänge

Die Batteriestation ist mit 360°-Bewegungsrädern für bequemeren Transport und Übergänge ausgestattet.

Erhöhte Flugsicherheit

Armverriegelungsanzeige

Die Matrice 350 RTK verfügt über eine neue Funktion zur Erkennung der Armverriegelung, um das Risiko gelöster Armhülsen zu vermeiden, sodass Sie sich beruhigter auf den Flug konzentrieren können.

Nachtsicht-FPV-Kamera

Dank ihrer hervorragenden Nachtsichtfähigkeiten kann die FPV-Kamera während des Nachtflugs die Umgebung und Hindernisse klar darstellen. Es arbeitet mit der PinPoint-Funktion zusammen, um eine bessere Navigation für einen sicheren Flug zu ermöglichen und einen sichereren Betrieb bei Nacht zu ermöglichen.

6-direktionale Erkennung und Positionierung

Der Matrice 350 RTK ist mit einem binokularen Sichtsystem in sechs Richtungen und einem Infrarot-Sensorsystem für die Wahrnehmung, Positionierung und Hinderniserkennung in sechs Richtungen ausgestattet und bietet umfassenden Schutz während des Fluges.

CSM-Radar

Mit dem installierten CSM-Radar kann Matrice 350 RTK subtile Hindernisse nach oben oder innerhalb des horizontalen 360°-Bereichs erkennen und ihnen rechtzeitig ausweichen. Die effektive Erfassungsreichweite beträgt bis zu 30 m, was die Flugsicherheit weiter verbessert.

Mehrschichtiges Redundanzdesign

Sowohl das Flugzeugsystem als auch das Sensorsystem des Matrice 350 RTK verfügen über ein Redundanzdesign, um die Flugsicherheit maximal zu gewährleisten und Ihnen den sicheren Umgang mit rauen Betriebsumgebungen zu ermöglichen.

Leistungsstarke Nutzlasten

Die Matrice 350 RTK unterstützt einen einzelnen nach unten gerichteten Gimbal, zwei nach unten gerichtete Gimbals und einen einzelnen nach oben gerichteten Gimbal und verfügt über eine offene E-Port-Schnittstelle. Mit einer maximalen Nutzlastkapazität von 2,7 kg kann das Flugzeug bis zu drei Nutzlasten gleichzeitig transportieren und erfüllt so die Anforderungen verschiedener Einsatzszenarien wie öffentliche Sicherheit, Inspektion und Kartierung.

Intelligente Bedienung

Hochpräzise Kartierung

Matrice 350 RTK unterstützt Wegpunkt-, Kartierungs-, Schräg- und Linearflugmissionen. Für eine effiziente Datenerfassung können Sie Terrain Follow oder Smart Oblique verwenden. Zusammen mit DJI Terra können Sie schnell digitale 2D- und 3D-Ergebnisse in HD erhalten und so einen hochpräzisen und hocheffizienten Kartierungsbetrieb ermöglichen.

Luft-Boden-Koordination

Mit Funktionen wie dem hochpräzisen PinPoint und der cloudbasierten Echtzeitkartierung kann der Matrice 350 RTK Luft, Boden und Wolke miteinander verbinden. Nachdem das Flugzeug die Bilderfassung abgeschlossen hat, DJI FlightHub 2 kann den Einsatzort schnell modellieren und Befehlsinformationen an die Flugzeug- und Bodenbetreiber übertragen. Sowohl die Fernbedienung als auch FlightHub 2 unterstützen Punkt-, Linien- und Oberflächenzeichnungen sowie Echtzeit-Uploads und können mit dem Flugzeug zusammenarbeiten, um die Echtzeit-Betriebsansicht per Livestream zu übertragen und so Kommunikationsbarrieren für den kollaborativen Luft-Boden-Betrieb zu überwinden.

Automatisierte Präzisionsinspektion

Durch die Live-Missionsaufzeichnung kann die Matrice 350 RTK Flugroutendateien generieren und speichern, die jederzeit verwendet werden können, um einen automatisierten Betrieb zu realisieren und wiederkehrende Inspektionen nicht mehr zeit- oder arbeitsintensiv zu machen. Bei Verwendung von AI Spot-Check unterstützt die Matrice 350 RTK die automatische Bildeinstellung und manuelle Anpassung von Motiven, um die Genauigkeit wiederholter Aufnahmen und die Qualität des Inspektionsvorgangs zu verbessern.

Benutzerdatensicherheit

• Verschlüsselung von Mediendaten
• Lokaler Datenmodus
• Mit einem Fingertipp alle Gerätedaten löschen
• AES-256-Videoübertragungsverschlüsselung
• Cloud-API

Ökosystem

Nutzlast-SDK

Integrieren Sie eine Vielzahl von Nutzlasten von Drittanbietern wie Gasdetektoren, Lautsprecher, Multispektralsensoren, Computermodule und mehr. Payload SDK unterstützt E-Port, SkyPort V2 und DJI X-Port, die den Lebenszyklus der Nutzlastentwicklung erheblich verkürzen und das Potenzial Ihrer Nutzlasten in vielfältigeren Szenarien maximieren. E-Port unterstützt Payload SDK V3 und spätere Versionen und ist mit Payload SDK-Nutzlasten von Drittanbietern der Matrice 30-Serie kompatibel.

Mobiles SDK

Mit einem großen Netzwerk mobiler Anwendungen von Drittanbietern können Sie die Fähigkeiten Ihrer Drohnenplattform freischalten, um spezielle Missionsanforderungen zu erfüllen. Mithilfe des Mobile SDK unterstützt das Matrice 350 RTK die hochgradig anpassbare Entwicklung mobiler Apps.

Cloud-API

Mit der Cloud-API können Sie die Matrice 350 RTK über die direkt mit Cloud-Plattformen von Drittanbietern verbinden DJI Pilot 2-App mit Zugriff auf Funktionen wie Datenübertragung, Live-Stream und Flugroutenverteilung.

IN DER BOX

Flugzeugkörper x1

Fahrwerk x1

2110s Propeller (Paar) x1

TB65 Intelligente Flugbatterie x2

DJI RC Plus-Fernbedienung x1

WB37 Intelligente Batterie x1

Ersatz-Gimbal-Dämpfer x4

Schrauben und Werkzeuge

Reinigungswerkzeuge x1

Gummi-Anschlussabdeckung (Set) x1

Anleitungen

Tragetasche x1

Spezifikationen

Flugzeug

Abmessungen (ausgeklappt, ohne Propeller) 810×670×430 mm (L×B×H)

Abmessungen (zusammengeklappt, mit Propellern) 430×420×430 mm (L×B×H)

Diagonaler Radstand 895 mm

Gewicht (mit einzelnem nach unten gerichteten Gimbal) Ohne Batterien: Ca. 3,77 kg; Mit zwei TB65-Akkus: Ca. 6,47 kg; Maximale Nutzlast des einzelnen Gimbal-Dämpfers: 960 g

Maximales Startgewicht 9,2 kg

Betriebsfrequenz 2,4000–2,4835 GHz, 5,150–5,250 GHz (CE: 5,170–5,250 GHz), 5,725–5,850 GHz – In einigen Ländern und Regionen sind die Frequenzbänder 5,1 GHz und 5,8 GHz oder nur das 5,1 GHz-Frequenzband verboten für den Innenbereich zugelassen. Weitere Informationen finden Sie in den örtlichen Gesetzen und Vorschriften.

Sendeleistung (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC); 5,150–5,250 GHz (CE: 5,170–5,250 GHz): < 23 dBm (CE); 5,725–5,850 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Schwebegenauigkeit (bei mäßigem oder keinem Wind) Vertikal: ±0,1 m (mit Sichtpositionierung), ±0,5 m (mit GNSS-Positionierung), ±0,1 m (mit RTK-Positionierung); Horizontal: ±0,3 m (mit Sichtpositionierung), ±1,5 m (mit GNSS-Positionierung), ±0,1 m (mit RTK-Positionierung)

RTK-Positionierungsgenauigkeit (RTK FIX) 1 cm + 1 ppm (horizontal), 1,5 cm + 1 ppm (vertikal)

Max. Winkelgeschwindigkeit: Pitch: 300°/s, Gier: 100°/s

Maximaler Nickwinkel 30° – Im N-Modus und mit aktiviertem Vorwärtssichtsystem: 25°.

Maximale Aufstiegsgeschwindigkeit 6 m/s

Maximale Abstiegsgeschwindigkeit (vertikal) 5 m/s

Maximale Geschwindigkeit beim geneigten Abstieg: 7 m/s

Maximale horizontale Geschwindigkeit 23 m/s

Maximale Flughöhe 5000 m – bei Verwendung der 2110s-Propeller und einem Startgewicht ≤ 7,4 kg. ; 7000 m – Bei Verwendung der geräuscharmen High-Altitude-Propeller 2112 und einem Startgewicht ≤ 7,2 kg.

Maximaler Windgeschwindigkeitswiderstand: 12 m/s

Maximale Flugzeit 55 Minuten – gemessen mit einer Matrice 350 RTK, die ohne Nutzlast in einer windstillen Umgebung mit etwa 8 m/s flog, bis der Batteriestand 0 % erreichte. Die Daten dienen nur als Referenz. Die tatsächliche Nutzungsdauer kann je nach Flugmodus, Zubehör und Umgebung variieren. Bitte beachten Sie die Erinnerungen in der App.

Unterstützt DJI Gimbals Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 und Zenmuse L1

Unterstützte Gimbal-Konfigurationen: Einzelner nach unten gerichteter Gimbal, einzelner nach oben gerichteter Gimbal, zwei nach unten gerichtete Gimbals, einzelner nach unten gerichteter Gimbal + einzelner nach oben gerichteter Gimbal, zwei nach unten gerichtete Gimbals + einzelner nach oben gerichteter Gimbal

Schutzart IP55 – Die IP-Schutzart ist nicht dauerhaft wirksam und kann sich aufgrund von Produktabnutzung verschlechtern.

Globales Navigationssatellitensystem GPS + GLONASS + BeiDou + Galileo

Betriebstemperatur -20° bis 50° C (-4° bis 122° F)

Fernbedienung

Bildschirm 7,02-Zoll-LCD-Touchscreen; Auflösung: 1920×1200; maximale Helligkeit: 1200 Nits

Gewicht ca. 1,25 kg (ohne WB37-Batterie), ca. 1,42 kg (mit WB37-Akku)

Globales Navigationssatellitensystem GPS + Galileo + BeiDou

Eingebauter Akkutyp: Li-Ion (6500 mAh bei 7,2 V), Ladetyp: Verwenden Sie die Akkustation oder ein USB-C-Schnellladegerät mit einer maximalen Leistung von 65 W (maximale Spannung von 20 V)., Ladezeit: 2 Stunden, Chemisches System: LiNiCoAlO2

Externer Akku (WB37 Intelligent Battery) Kapazität: 4920 mAh, Spannung: 7,6 V, Typ: Li-Ion, Energie: 37,39 Wh

Chemisches System: LiCoO2

Schutzart IP54

Betriebszeit eingebauter Akku: ca. 3,3 Stunden; Eingebauter Akku + externer Akku: ca. 6 Stunden

Betriebstemperatur -20° bis 50° C (-4° bis 122° F)

Betriebsfrequenz 2,4000–2,4835 GHz, 5,725–5,850 GHz

Sendeleistung (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC); 5,725–5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

Wi-Fi-Protokoll Wi-Fi 6

Wi-Fi-Betriebsfrequenz 2,4000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

Bluetooth-Protokoll Bluetooth 5.1

Bluetooth-Betriebsfrequenz 2,4000–2,4835 GHz

Videoübertragung

Videoübertragungssystem DJI O3 Enterprise-Übertragung

Antenne 4 Videoübertragungsantennen, 2T4R

Maximale Übertragungsreichweite (ungehindert, störungsfrei) 20 km (FCC), 8 km (CE/SRRC/MIC)

Max. Übertragungsreichweite (mit Störungen) Geringe Störungen und Behinderung durch Gebäude: ca. 0-0,5 km; Geringe Störungen und Behinderung durch Bäume: ca. 0,5-3 km; Stark störend und ungehindert: Stadtlandschaft, ca. 1,5-3 km; Mittlere Beeinträchtigung und ungehindert: Vorstadtlandschaft, ca. 3-9 km; Störungsarm und frei von Hindernissen: Vorort/Küste, ca. 9–20 km – Gemessen gemäß FCC-Konformität in ungehinderten Umgebungen mit typischen Störungen bei einer Flughöhe von etwa 120 m. Die Daten dienen nur als Referenz. Die tatsächliche Übertragungsentfernung kann abhängig von den Hindernissen und Interferenzbedingungen in der Umgebung variieren. Bitte beachten Sie die Erinnerungen in der App.

Vision-System

Hinderniserkennungsbereich vorwärts/rückwärts/links/rechts: 0,7–40 m, aufwärts/abwärts: 0,6–30 m

Sichtfeld vorwärts/rückwärts/abwärts: 65° (horizontal), 50° (vertikal); Links/rechts/oben: 75° (horizontal), 60° (vertikal)

Betriebsumgebung Oberflächen mit erkennbaren Mustern und ausreichender Beleuchtung (Lux > 15)

Infrarot-Sensorsystem

Hinderniserkennungsbereich 0,1–8 m

Sichtfeld 30° (±15°)

Betriebsumgebung Große, diffuse und reflektierende Hindernisse (Reflexionsvermögen > 10 %)

LED-Zusatzlicht

Effektiver Beleuchtungsabstand 5 m

Beleuchtungsart 60 Hz, durchgehendes Leuchten

FPV-Kamera

Auflösung 1080p

Sichtfeld 142°

Bildrate 30fps

Intelligente Flugbatterie

Modell TB65

Kapazität 5880 mAh

Spannung 44,76 V

Typ Li-Ion

Energie 263,2 Wh

Gewicht ca. 1,35 kg

Betriebstemperatur -20° bis 50° C (-4° bis 122° F)

Ideale Lagertemperatur 22° bis 30° C (71,6° bis 86° F)

Ladetemperatur -20° bis 40° C (-4° bis 104° F) – Wenn die Umgebungstemperatur unter 5° C (41° F) liegt, löst der Akku die automatische Heizfunktion aus. Das Laden bei niedrigen Temperaturen kann die Lebensdauer des Akkus verkürzen. Es wird empfohlen, das Gerät bei 15 bis 35 °C (59 bis 95 °F) aufzuladen.

Ladezeit Mit einer 220-V-Stromversorgung dauert es etwa 60 Minuten, um zwei TB65 Intelligent Flight Batteries vollständig aufzuladen, und etwa 30 Minuten, um sie von 20 % auf 90 % aufzuladen. ; Bei einer 110-V-Stromversorgung dauert es etwa 70 Minuten, um zwei TB65 Intelligent Flight Batteries vollständig aufzuladen, und etwa 40 Minuten, um sie von 20 % auf 90 % aufzuladen.

Intelligente Batteriestation

Abmessungen 580×358×254 mm (L×B×H)

Nettogewicht ca. 8,98 kg

Kompatible gespeicherte Gegenstände Acht TB65 Intelligent Flight Batteries; Vier intelligente WB37-Batterien

Eingangsspannung 100–120 VAC, 50–60 Hz; 220–240 VAC, 50–60 Hz

Maximale Eingangsleistung 1070 W

Ausgangsleistung 100–120 V: 750 W; 220-240 V: 992 W

Betriebstemperatur -20° bis 40° C (-4° bis 104° F)

Zenmuse H20T

„H“ für Hybrid

Multisensor-Nutzlasten, die der Missionseffizienz eine völlig neue Bedeutung verleihen. Die einzigartige Intelligenz und das integrierte Design bieten beispiellose Luftbildfunktionen für eine Reihe kommerzieller Drohnenanwendungen.

Willkommen zu DJIDie erste Hybrid-Sensorlösung von Zenmuse – die Zenmuse H20-Serie.

• 12 MP Weitwinkelkamera 82,9° DFOV
• 20-MP-Zoomkamera 23-facher optischer Hybridzoom
• Radiometrische Wärmebildkamera 640×512 px
• Laser-Entfernungsmesser 1200 m maximale Reichweite
• Schutzart IP44
• -20 °C bis 50 °C Betriebstemperatur
• Aktive Bildstabilisierung und EIS
• Nachtszenenmodus

Alle Sensoren, die Sie brauchen – in einem

Erfassen Sie alles. Aus der Nähe oder aus der Ferne. In echten lebendigen Farben oder thermisch. Ein integrierter Laser-Entfernungsmesser (LRF) misst die Entfernung zu einem Objekt in bis zu 1200 m Entfernung. Eine leistungsstarke, integrierte Nutzlast, die fortschrittliche intelligente Funktionen freisetzt DJI's industrielle Drohnenplattformen.

H20T – Quad-Sensor-Lösung

• 20-MP-Zoomkamera
• 12 MP Weitwinkelkamera
• 1200 m LRF
• 640×512 px Radiometrische Wärmebildkamera

Die Distanz schließen. Leistungsstarke Zoomkamera

23-facher hybrider optischer Zoom, 200-facher Max-Zoom

20 MP 1/1,7-Zoll-CMOS-Sensor

Video Auflösung: 4K/30fps

Alles im Blick. Weitwinkelkamera

Äquivalente Brennweite: 24 mm, DFOV: 82,9°

12 MP 1/2,3-Zoll-CMOS-Sensor

Präzise Entfernungsdaten. Laser-Entfernungsmesser

Reichweite: 3 m – 1200 m

Genauigkeit: ± (0,2 m + D×0,15 %)

Sehen Sie das Unsichtbare. Radiometrische Wärmebildkamera

DFOV: 40,6°

Auflösung: 640×512, Bildrate: 30fps

Thermische Empfindlichkeit: ≤ 50 mk@f1,0 (NEDT)

Multisensor-Nutzlasten

Sehen Sie sich das Gesamtbild an, ohne irgendwelche Details zu verpassen, egal wo und wann immer Ihre Mission stattfindet.

Nahtlose Benutzeroberfläche

Über eine neue integrierte Benutzeroberfläche können Sie schnell zwischen Weitwinkel-, Zoom- und Wärmebildkameraansicht wechseln und in der Weitwinkel- oder Wärmekameraansicht eine Vorschau des Zoom-FOV anzeigen.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jederzeit konsistente Ergebnisse. Die integrierte KI erkennt das vorab markierte Motiv in nachfolgenden automatisierten Missionen, um eine konsistente Bildauswahl zu gewährleisten.

Hochauflösendes Rasterfoto

Erfassen Sie einen Bereich von Interesse in der breiten Kameraansicht, und die Zoomkamera nimmt automatisch einen Satz von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

PinPoint

Ein kurzes Antippen markiert ein Objekt im Sichtfeld, fortschrittliche Sensorfusionsalgorithmen liefern sofort seine Koordinaten.

Smart Track

Identifizieren und verfolgen Sie sich bewegende Motive wie Personen, Fahrzeuge und Boote mit der automatischen Zoomfunktion und erfassen Sie dabei kontinuierlich den dynamischen Standort des Motivs.

Genaue Temperaturmessung

Überwachen Sie die Temperatur eines Standorts oder einer Anlage, um Risiken auszuschließen, indem Sie einen präzisen Temperaturmesswert aus der Luft ermitteln.

Intelligente Funktionen

Temperaturalarm

Erhalten Sie sofortige Benachrichtigungen in DJI Pilot, wenn die Objekttemperaturen Ihre voreingestellten Alarmwerte überschreiten.

Isothermen

Visualisieren Sie einen bestimmten Temperaturbereich, um herauszufinden, worauf es ankommt.

Farbpaletten

Passen Sie die auf die Wärmedaten angewendeten Farben entsprechend den Anforderungen bestimmter Szenarien an.

Gain-Modi

Passen Sie die Verstärkungsmodi an, um den erfassten Temperaturbereich zu ändern: Der Modus „Hohe Verstärkung“ deckt einen kleineren Temperaturbereich ab, reagiert jedoch empfindlicher auf Temperaturunterschiede. Der Low-Gain-Modus deckt einen größeren Temperaturbereich ab.

R-JPEG-Bilder

Mit der Zenmuse H20T aufgenommene Bilder liegen im R-JPEG-Format mit eingebetteten Temperaturinformationen vor. Durch den Import dieser Bilder in DJI Mit dem Thermal Analysis Tool können Sie die Temperatur messen und Parameter wie Emissionsgrad und reflektierte Temperatur anpassen.

Die optimale Ergänzung zur Matrice 350 RTK

Spezifikationen

Allgemein

Gewicht Zenmuse H20T: 828 ± 5 g

Abmessungen Zenmuse H20T: 167×135×161 mm

Schutzart IP44

Betriebstemperatur -20° bis 50° C (Temperaturmessung ist nur zwischen -10° und 50° C verfügbar)

Lagertemperatur -20° bis 60° C

Laserschutzklasse 1M (IEC 60825-1:2014)

Unterstützte Flugzeuge Matrice 300 RTK

Gimbal

Winkelschwingungsbereich ±0,01°

Abnehmbare Halterung

Steuerbarer Bereich: Pitch: -120° bis +30°, Gier: ±320°

Mechanischer Bereich: Nicken: -132,5° bis +42,5°, Gieren: ±330°, Rollen: -90° bis +60°

Zoom-Kamera

Sensor 1/1,7" CMOS, 20 MP

Objektiv-DFOV: 66,6°-4°, Brennweite: 6,83-119,94 mm (entspricht: 31,7-556,2 mm), Blende: f/2,8-f/11 (normal), f/1,6-f/11 (Nachtszene), Fokus: 1 m bis ∞ (Weitwinkel), 8 m bis ∞ (Tele)

Fokusmodus MF/AF-C/AF-S

Belichtungsmodus Automatisch, Manuell

Belichtungskorrektur ±3,0 (1/3 Schritte)

Messmodus Spotmessung, mittenbetonte Messung

AE LOCK Unterstützt

Elektronische Verschlusszeit 1 ~ 1/8000 s

ISO-Bereich Video: 100 - 25600, Foto: 100 - 25600

Videoauflösung 3840 x 2160 bei 30 Bildern pro Sekunde, 1920 x 1080 bei 30 Bildern pro Sekunde

Videoformat MP4

Video-Untertitel werden unterstützt

Fotogröße 5184 × 3888

Fotoformat JPEG

Weitwinkelkamera

Sensor 1/2,3" CMOS, 12 MP

Objektiv-DFOV: 82,9°, Brennweite: 4,5 mm (entspricht: 24 mm), Blende: f/2,8, Fokus: 1 m bis ∞

Belichtungsmodus Auto

Belichtungskorrektur ±3,0 (1/3 Schritte)

Messmodus Spotmessung, mittenbetonte Messung

AE LOCK Unterstützt

Verschlusszeit 1 ~ 1/8000

ISO-Bereich Video: 100 - 25600, Foto: 100 - 25600

Videoauflösung 1920×1080@30fps

Videoformat MP4

Video-Untertitel werden unterstützt

Fotogröße 4056 x 3040

Fotoformat JPEG

Wärmebildkamera (Zenmuse H20T)

Sensor Ungekühltes VOx-Mikrobolometer

Objektiv-DFOV: 40,6°, Brennweite: 13,5 mm (entspricht: 58 mm), Blende: f/1,0, Fokus: 5 m bis ∞

Digitalzoom 1x, 2x, 4x, 8x

Videoauflösung 640×512 bei 30 Hz

Videoformat MP4

Bildauflösung 640×512

Bildformat R-JPEG (16 Bit)

Pixelabstand 12 μm

Spektralband 8–14 μm

Empfindlichkeit (NETD) ≤50 mK bei f/1,0

Temperaturmessmethode Spotmeter, Flächenmessung

Szenenbereich -40 °C bis 150 °C (hohe Verstärkung), -40 °C bis 550 °C (niedrige Verstärkung)

Temperaturwarnung Unterstützt

FFC Auto/manuell

Palette Weiß heiß/Fulgurit/Eisenrot/Heißes Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tönung/Schwarz heiß

Laser-Entfernungsmesser

Wellenlänge 905 nm

Messbereich 3–1200 m (zu einer vertikalen Fläche mit ≥12 m Durchmesser und 20 % Reflexionsrate)

Messgenauigkeit ± (0,2 m + D×0,15 %), D ist der Abstand zu einer vertikalen Fläche

Merkmale

Hybrider optischer Zoom 23× (DFOV: 4°, EQV: 556,2 mm)

Max. Zoom 200× (DFOV: 0,5°, EQV: 4800 mm)

One-Click-Capture Ein Klick, um das Video oder Bild von 3 Kameras (Zoom-, Weitwinkel- und Wärmebildkamera) gleichzeitig zu speichern

Zeigen Sie auf das Ziel. Doppelklicken Sie auf die Weitwinkel-/Wärmebildkameraansicht, dann bewegt das System den Gimbal automatisch, um auf den gewünschten Punkt zu fokussieren

Hochauflösendes Rasterfoto rahmen Sie einen Bereich von Interesse in der weiten Kameraansicht ein, und die Zoomkamera nimmt automatisch einen Satz von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

Nachtszene unterstützt (Zoomkamera)

Zeitstempel einschließlich GPS, Datum und Uhrzeit

Lagerung

Unterstützte SD-Karte MicroSD-Karte (maximale Kapazität: 128 GB, UHS-1 Speed Grade 3 erforderlich)

Unterstützte Dateisysteme FAT32 (≤ 32 GB), exFAT (> 32 GB)

Empfohlene Micro-SD-Karten:

TOSHIBA EXCERIA PRO 32 GB Micro-SD HC II

SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I

TOSHIBA EXCERIA PRO 64 GB Micro-SD XC II

SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I

SAMSUNG_EVO_128GB_micro SD 3 XC I

TOSHIBA EXCERIA M303E 32GB microSD HC I

TOSHIBA EXCERIA M303E 64GB microSD XC I

TOSHIBA EXCERIA M303E 64GB microSD XC I

TOSHIBA EXCERIA M303 128 GB Micro-SD XC I

SAMSUNG_EVO_64GB_micro SD 3 XC I
