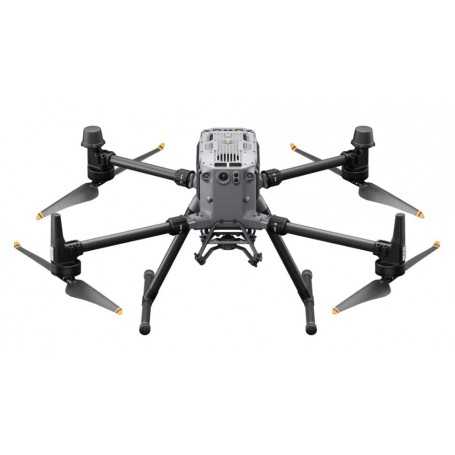

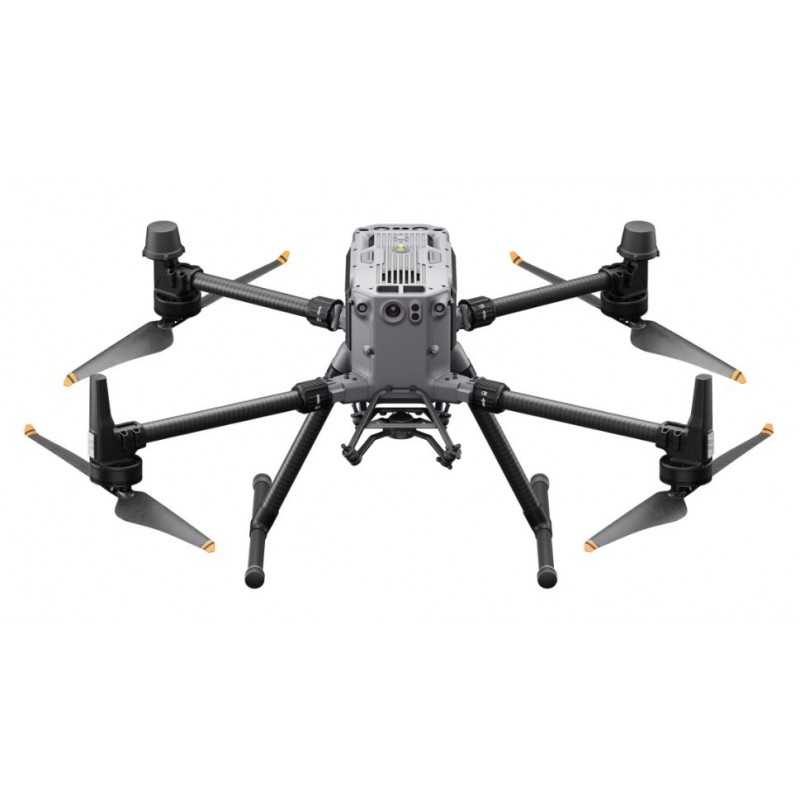

DJI Matrice 350 RTK dronas + Zenmuse H20T

Atnaujinta pavyzdinė dronų platforma Matrice 350 RTK nustato naują pramonės etaloną. Ši naujos kartos drono platforma pasižymi visiškai nauja vaizdo perdavimo sistema ir valdymo patirtimi, efektyvesne akumuliatoriaus sistema ir išsamesnėmis saugos funkcijomis, taip pat tvirtomis naudingosiomis apkrovomis ir išplėtimo galimybėmis. Jis yra visiškai aprūpintas naujoviškomis jėgomis bet kokiai oro operacijai.

• Maksimalus skrydžio laikas 55 min
• IP55 reitingas
• DJI O3 įmonės transmisija
• DJI RC Plus
• 400 akumuliatoriaus ciklų
• 6 krypčių jutimas ir padėties nustatymas
• Naktinio matymo FPV kamera
• Kelių naudingų krovinių palaikymas

Be pastangų galingas skrydžio našumas

Sukurtas tvirtas, Matrice 350 RTK pasižymi galingu varikliu, padidinta apsauga ir puikiu skrydžio našumu, leidžiančiu be vargo susidoroti su įvairiais iššūkiais.

• IP55 apsaugos klasė
• Maksimali apkrova 2,7 kg
• 7000 m maksimalus skrydžio aukštis
• Maksimalus vėjo greičio pasipriešinimas 12 m/s
• Nuo -20° iki 50° C (nuo -4° iki 122° F) Darbinė temperatūra

Išlikite stabilūs naudodami naują transmisijos sistemą

O3 įmonės transmisija

Priima Matrice 350 RTK DJI „O3 Enterprise Transmission“, kuri palaiko trijų kanalų 1080p HD tiesioginius kanalus ir maksimalų 20 km perdavimo atstumą. Ir lėktuvas, ir nuotolinio valdymo pultas turi keturių antenų siųstuvų-imtuvų sistemą, kuri gali protingai parinkti dvi optimalias antenas signalams perduoti, o keturios antenos vienu metu priima signalus. Tokiu būdu žymiai pagerinamos apsaugos nuo trukdžių galimybės, optimizuojamas perdavimo stabilumas.

Nauja valdymo patirtis

DJI RC Plus

Įrengtas 7 colių didelio ryškumo ekranas, DJI RC Plus palaiko dvigubo operatoriaus režimą ir yra su standartine WB37 išorine baterija, kuri siūlo iki šešių valandų veikimo laiką ir atitinka įvairius veikimo poreikius.

Sukurta paruošta atšiaurioms aplinkoms

IP54 reitingas, DJI RC Plus yra atsparus dulkėms ir vandeniui, kad galėtų patikimai veikti esant blogam orui. Darbinė temperatūra yra nuo -20° iki 50° C (nuo -4° iki 122° F), todėl veikia visą parą net ir labai karštoje ar šaltoje aplinkoje.

Sklandus ir efektyvus valdymas

Nuotolinio valdymo pulto priekyje, gale ir viršuje yra keli mygtukai ir ratukai, skirti greitai valdyti. Mygtukų funkcijas galima pritaikyti taip, kad jos atitiktų vartotojų įpročius ir suteiktų intuityvią bei lanksčią patirtį.

DJI 2 pilotas

The DJI „Pilot 2“ programa buvo toliau optimizuota, kad būtų aiškiai parodytas misijos tipas ir skrydžio būsena. Lengvas ir sklandus orlaivio ir krovinių valdymas leidžia efektyviau dirbti.

Atnaujinta baterijų sistema

Nauja dviejų baterijų sistema

Matrice 350 RTK yra įrengta nauja TB65 dviejų baterijų sistema, kuri palaiko baterijų keitimą karštu režimu ir leidžia atlikti kelis skrydžius be maitinimo. Baterija gali būti įkraunama iki 400 ciklų, taip sumažinant vieno skrydžio kainą.

Naujos kartos išmanioji baterijų stotis

Naujoji BS65 išmanioji baterijų stotis yra vieno langelio sprendimas, skirtas akumuliatoriaus įkrovimui, saugojimui ir transportavimui.

Keli įkrovimo režimai

Saugojimo režimu įkraukite akumuliatorių iki 50%, o tai tinka ilgalaikiam saugojimui. Pasiruošimo skristi režimu greitai įkraukite kelis akumuliatorių rinkinius iki 90%, kad bet kuriuo metu pradėtumėte veikti ir pailgintumėte akumuliatoriaus veikimo laiką.

Protingas valdymas

Kai akumuliatoriaus stotis prijungta prie DJI RC Plus, DJI „Pilot 2“ programa parodys akumuliatoriaus būseną ir informaciją apie sveikatą. Be to, vienu bakstelėjimu galite nustatyti savaiminio išsikrovimo dienų skaičių, atnaujinti programinę-aparatinę įrangą, eksportuoti žurnalus ir pasiekti kitas greitas operacijas.

Perėjimai be pastangų

Akumuliatoriaus stotis suprojektuota su 360° judesiais ratukais, kad būtų patogiau transportuoti ir pereiti.

Patobulinta skrydžių sauga

Rankenos užrakto indikatorius

Matrice 350 RTK prideda naują rankos užrakto aptikimo funkciją, kad būtų išvengta atrakintų rankų rankovių pavojaus, todėl galėsite ramiau susitelkti į skrydį.

Naktinio matymo FPV kamera

Dėl puikių naktinio matymo galimybių FPV kamera gali aiškiai parodyti aplinką ir kliūtis skrydžio metu naktį. Jis veikia kartu su PinPoint funkcija, kad būtų užtikrinta geresnė navigacija saugiam skrydžiui, o tai padeda užtikrinti didesnį pasitikėjimą naktį.

6 krypčių jutimas ir padėties nustatymas

Matrice 350 RTK sukurtas su šešių krypčių binokulinio matymo sistema ir infraraudonųjų spindulių jutimo sistema, skirta šešių krypčių suvokimo, padėties nustatymo ir kliūčių jutimo galimybėms, užtikrinant visapusišką apsaugą skrydžio metu.

CSM radaras

Įdiegus CSM radarą, Matrice 350 RTK gali aptikti subtilias kliūtis aukštyn arba horizontaliame 360° diapazone ir laiku jų išvengti. Efektyvus aptikimo nuotolis yra iki 30 m, o tai dar labiau pagerina skrydžio saugumą.

Daugiasluoksnis atleidimo dizainas

Tiek orlaivio sistema, tiek Matrice 350 RTK jutiklių sistema pritaikyta pertekliniam dizainui, kad maksimaliai užtikrintų skrydžio saugą, o tai leis jums labiau pasitikėti atšiauriomis darbo sąlygomis.

Galingi naudingi kroviniai

Matrice 350 RTK palaiko vieną žemyn nukreiptą gimbalą, du žemyn nukreiptus gimbalus ir vieną aukštyn nukreiptą gimbalą ir turi atvirą E-Port sąsają. Maksimali 2,7 kg naudingoji apkrova orlaivis vienu metu gali gabenti iki trijų krovinių, atitinkančių skirtingų eksploatavimo scenarijų, pvz., visuomenės saugumo, tikrinimo ir žemėlapių, poreikius.

Protingas veikimas

Didelio tikslumo kartografavimas

„Matrice 350 RTK“ palaiko kelio taško, žemėlapių, įstrižainės ir linijinio skrydžio misijas. Norėdami efektyviai rinkti duomenis, galite naudoti Terrain Follow arba Smart Oblique. Kartu su DJI Terra, galite greitai gauti HD 2D ir 3D skaitmeninius rezultatus, leidžiančius atlikti didelio tikslumo ir didelio efektyvumo žemėlapių sudarymą.

Oro-žemės koordinavimas

Su tokiomis funkcijomis kaip didelio tikslumo PinPoint ir debesies pagrindu sudarytas realaus laiko žemėlapis, Matrice 350 RTK gali susieti orą, žemę ir debesį. Orlaiviui baigus rinkti vaizdus, DJI „FlightHub 2“ gali greitai modeliuoti operacijos vietą ir perduoti komandų informaciją orlaiviams ir antžeminiams operatoriams. Tiek nuotolinio valdymo pultas, tiek „FlightHub 2“ palaikymo taškas, linija, paviršiaus piešimas ir įkėlimas realiuoju laiku, taip pat gali bendradarbiauti su orlaiviu, kad tiesiogiai transliuotų veikimo vaizdą realiuoju laiku, pralauždami ryšio kliūtis bendradarbiaujant oras ir žemė.

Automatizuota tiksli apžiūra

Naudodamas „Live Mission Recording“, „Matrice 350 RTK“ gali generuoti ir saugoti skrydžio maršruto failus, kurie gali būti naudojami bet kuriuo metu, kad būtų galima atlikti automatizuotą veikimą, o pakartotinis patikrinimas nebereikalauja laiko ar pastangų. Naudojant AI Spot-Check, Matrice 350 RTK palaiko automatinį kadravimą ir rankinį objektų reguliavimą, kad pagerintų pakartotinio fotografavimo tikslumą ir patikrinimo operacijų kokybę.

Vartotojo duomenų saugumas

• Medijos duomenų šifravimas
• Vietinių duomenų režimas
• Vienu paspaudimu Išvalykite visus įrenginio duomenis
• AES-256 vaizdo perdavimo šifravimas
• Debesų API

Ekosistema

Naudingojo krovinio SDK

Integruokite įvairius trečiųjų šalių naudingus krovinius, pvz., dujų detektorius, garsiakalbius, daugiaspektrinius jutiklius, skaičiavimo modulius ir kt. Payload SDK palaiko E-Port, SkyPort V2 ir DJI X-Port, kuris labai sumažina naudingosios apkrovos kūrimo gyvavimo ciklą ir maksimaliai padidina jūsų naudingųjų apkrovų potencialą įvairesniais scenarijais. „E-Port“ palaiko „Payload SDK V3“ ir naujesnes versijas ir yra suderinamas su trečiųjų šalių „Matrice 30“ serijos „Payload SDK“ naudingosiomis apkrovomis.

SDK mobiliesiems

Turėdami didelį trečiųjų šalių mobiliųjų programų tinklą, galite atrakinti savo drono platformos galimybes, kad atitiktumėte specializuotų misijų poreikius. Naudodamas Mobile SDK, Matrice 350 RTK palaiko labai pritaikomą mobiliųjų programų kūrimą.

Debesų API

Naudodami debesies API, galite tiesiogiai prijungti Matrice 350 RTK prie trečiųjų šalių debesies platformų per DJI Pilot 2 programa, pasiekianti tokias funkcijas kaip duomenų perdavimas, tiesioginis srautas ir skrydžio maršruto paskirstymas.

DĖŽĖJE

Lėktuvo korpusas x1

Važiuoklė x1

2110 m. Propeleris (pora) x1

TB65 išmanioji skrydžio baterija x2

DJI RC Plus nuotolinio valdymo pultas x1

WB37 išmanioji baterija x1

Atsarginis Gimbal Damper x4

Varžtai ir įrankiai

Valymo įrankiai x1

Guminis prievado dangtelis (komplektas) x1

Vadovai

Nešiojimo dėklas x1

Specifikacijos

Lėktuvas

Matmenys (išskleistas, be propelerių) 810×670×430 mm (I×P×A)

Matmenys (sulenktas, su sraigtais) 430×420×430 mm (I×P×A)

Įstrižainė ratų bazė 895 mm

Svoris (su vienu žemyn nukreiptu gimbalu) Be baterijų: apytiksl. 3,77 kg ; Su dviem TB65 baterijomis: apytiksl. 6,47 kg ; Single Gimbal Damper's Max apkrova 960 g

Maksimalus kilimo svoris 9,2 kg

Darbinis dažnis 2,4 000–2,4 835 GHz, 5,150–5,250 GHz (CE: 5,170–5,250 GHz), 5,725–5,850 GHz – kai kuriose šalyse ir regionuose 5,1 GHz ir 5,8 GHz dažnių juostos yra uždraustos.1 GHz dažnių juostos. leidžiama naudoti patalpose. Daugiau informacijos rasite vietiniuose įstatymuose ir teisės aktuose.

Siųstuvo galia (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,150–5,250 GHz (CE: 5,170–5,250 GHz): < 23 dBm (CE) ; 5,725–5,850 GHz: < 33 dBm (FCC / SRRC), < 14 dBm (CE)

Svyravimo tikslumas (pučiant vidutiniam vėjui arba be vėjo) Vertikalus: ±0,1 m (su regos padėties nustatymu), ±0,5 m (su GNSS padėties nustatymu), ±0,1 m (su RTK padėties nustatymu) ; Horizontaliai: ±0,3 m (su regėjimo padėties nustatymu), ±1,5 m (su GNSS padėties nustatymu), ±0,1 m (su RTK padėties nustatymu)

RTK padėties nustatymo tikslumas (RTK FIX) 1 cm + 1 ppm (horizontalus), 1,5 cm + 1 ppm (vertikalus)

Maksimalus kampinio greičio žingsnis: 300°/s, posūkis: 100°/s

Maksimalus nuolydžio kampas 30° – Kai įjungtas N režimas ir įjungta į priekį matymo sistema: 25°.

Maksimalus pakilimo greitis 6 m/s

Maksimalus nusileidimo greitis (vertikalus) 5 m/s

Maksimalus pakreipto nusileidimo greitis 7 m/s

Maksimalus horizontalus greitis 23 m/s

Maksimalus skrydžio aukštis 5000 m – naudojant 2110s oro sraigtus ir kilimo svorį ≤ 7,4 kg. ; 7000 m – naudojant 2112 didelio aukščio žemo triukšmo sraigtus ir kilimo svorį ≤ 7,2 kg.

Maksimalus vėjo greičio pasipriešinimas 12 m/s

Maksimalus skrydžio laikas 55 minutės – matuojama, kai Matrice 350 RTK skrenda maždaug 8 m/s be naudingosios apkrovos nevėjuotoje aplinkoje, kol akumuliatoriaus įkrovos lygis pasieks 0%. Duomenys skirti tik nuorodai. Tikrasis naudojimo laikas gali skirtis priklausomai nuo skrydžio režimo, priedų ir aplinkos. Atkreipkite dėmesį į programėlės priminimus.

Palaikoma DJI Gimbals Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 ir Zenmuse L1

Palaikomos karkaso konfigūracijos: vienas žemyn nukreiptas gimbalas, vienas aukštyn nukreiptas gimbalas, du žemyn nukreipti gimbalai, vienas žemyn nukreiptas karkasas + vienas aukštyn nukreiptas karkasas, du žemyn nukreipti gimbalai + vienas aukštyn nukreiptas gimbalas

Apsaugos nuo įsiskverbimo laipsnis IP55 – IP reitingas nėra veiksmingas visam laikui ir gali sumažėti dėl gaminio nusidėvėjimo.

Pasaulinė navigacinė palydovinė sistema GPS + GLONASS + BeiDou + Galileo

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Nuotolinio valdymo pultelis

Ekranas 7,02 colio LCD jutiklinis ekranas; raiška: 1920×1200; maksimalus ryškumas: 1200 nitų

Svoris Apytiksl. 1,25 kg (be WB37 baterijos), apytiksl. 1,42 kg (su WB37 baterija)

Pasaulinė navigacinė palydovinė sistema GPS + Galileo + BeiDou

Integruoto akumuliatoriaus tipas: ličio jonų (6500 mAh@7,2 V), įkrovimo tipas: naudokite akumuliatoriaus stotelę arba USB-C greitąjį įkroviklį, kurio didžiausia galia yra 65 W (maksimali įtampa 20 V)., Įkrovimo laikas: 2 valandos, cheminė sistema: LiNiCoAlO2

Išorinis akumuliatorius (WB37 Intelligent Battery) Talpa: 4920 mAh, Įtampa: 7,6 V, Tipas: Li-ion, Energija: 37,39 Wh

Cheminė sistema: LiCoO2

Apsaugos nuo patekimo klasė IP54

Veikimo laikas įmontuota baterija: apytiksl. 3,3 valandos; Integruota baterija + išorinė baterija: apytiksl. 6 valandos

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Darbinis dažnis 2,4000–2,4835 GHz, 5,725–5,850 GHz

Siųstuvo galia (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,725–5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

„Wi-Fi“ protokolas „Wi-Fi“ 6

„Wi-Fi“ veikimo dažnis 2,4000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

Bluetooth protokolas Bluetooth 5.1

Bluetooth veikimo dažnis 2,4000-2,4835 GHz

Vaizdo perdavimas

Vaizdo perdavimo sistema DJI O3 įmonės transmisija

Antenos 4 vaizdo perdavimo antenos, 2T4R

Maksimalus perdavimo atstumas (be kliūčių, be trikdžių) 20 km (FCC), 8 km (CE/SRRC/MIC)

Maksimalus perdavimo atstumas (su trukdžiais) Maži trukdžiai ir pastatai trukdo: apytiksl. 0-0,5 km ; Maži trukdžiai ir medžiai trukdo: apytiksl. 0,5-3 km ; Stiprūs trukdžiai ir netrukdomi: miesto kraštovaizdis, apytiksl. 1,5-3 km ; Vidutiniai trukdžiai ir netrukdomi: priemiesčio kraštovaizdis, apytiksl. 3-9 km ; Maži trukdžiai ir netrukdomi: priemiestis / pajūris, apytiksl. 9–20 km – išmatuota pagal FCC atitiktį netrukdomoje aplinkoje su tipiniais trukdžiais maždaug 120 m skrydžio aukštyje. Duomenys skirti tik nuorodai. Tikrasis perdavimo atstumas gali skirtis priklausomai nuo aplinkos trukdžių ir trukdžių sąlygų. Atkreipkite dėmesį į programėlės priminimus.

Regėjimo sistema

Kliūčių jutimo nuotolis pirmyn/atgal/kairėn/dešinėn: 0,7-40 m, aukštyn/žemyn: 0,6-30 m

FOV pirmyn/atgal/žemyn: 65° (horizontalus), 50° (vertikalus) ; Kairėn/dešinėn/aukštyn: 75° (horizontalus), 60° (vertikalus)

Darbo aplinka Paviršiai su pastebimais raštais ir pakankamu apšvietimu (liuksai > 15)

Infraraudonųjų spindulių jutimo sistema

Kliūčių jutimo diapazonas 0,1-8 m

FOV 30° (±15°)

Darbo aplinka Didelės, išsklaidytos ir atspindinčios kliūtys (atspindėjimas > 10 %)

LED pagalbinė lemputė

Efektyvus apšvietimo atstumas 5 m

Apšvietimo tipas 60 Hz, vientisas švytėjimas

FPV kamera

Rezoliucija 1080p

FOV 142°

Kadrų dažnis 30 kadrų per sekundę

Išmanioji skrydžio baterija

Modelis TB65

Talpa 5880 mAh

Įtampa 44,76 V

Tipas Li-ion

Energija 263,2 Wh

Svoris Apytiksl. 1,35 kg

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Ideali laikymo temperatūra 22–30 °C (71,6–86 °F)

Įkrovimo temperatūra nuo -20° iki 40°C (nuo -4° iki 104°F) – Kai aplinkos temperatūra yra žemesnė nei 5°C (41°F), akumuliatorius įjungs automatinio šildymo funkciją. Įkrovimas žemoje temperatūroje gali sutrumpinti akumuliatoriaus veikimo laiką. Rekomenduojama įkrauti nuo 15° iki 35° C (59° iki 95° F).

Įkrovimo laikas Naudojant 220 V maitinimo šaltinį, visiškai įkrauti dvi TB65 išmaniąsias skrydžio baterijas užtrunka maždaug 60 minučių ir maždaug 30 minučių įkrauti jas nuo 20% iki 90%. ; Naudojant 110 V maitinimo šaltinį, visiškai įkrauti dvi TB65 išmaniąsias skrydžio baterijas užtrunka maždaug 70 minučių, o įkrauti nuo 20% iki 90% - per maždaug 40 minučių.

Išmanioji baterijų stotis

Matmenys 580 × 358 × 254 mm (I × P × A)

Grynasis svoris apytiksl. 8,98 kg

Suderinami saugomi daiktai Aštuonios TB65 išmaniosios skrydžio baterijos; Keturios išmaniosios WB37 baterijos

Įėjimo įtampa 100-120 VAC, 50-60 Hz ; 220-240 VAC, 50-60 Hz

Maksimali įėjimo galia 1070 W

Išėjimo galia 100-120 V: 750 W ; 220–240 V: 992 W

Darbinė temperatūra nuo -20° iki 40°C (nuo -4° iki 104° F)

Zenmuse H20T

„H“ skirtas hibridiniam varikliui

Kelių jutiklių naudingoji apkrova, kuri suteikia visiškai naują prasmę misijos efektyvumui. Unikalus intelektas ir integruotas dizainas suteikia precedento neturinčias oro vaizdavimo galimybes įvairioms komercinėms dronų programoms.

Sveiki atvykę į DJIPirmasis hibridinių jutiklių sprendimas – Zenmuse H20 serija.

• 12 MP plačiakampė kamera 82,9° DFOV
• 20 MP priartinimo kamera 23 × hibridinis optinis priartinimas
• Radiometrinė šiluminė kamera 640×512 px
• Lazerinis nuotolio ieškiklis 1200 m maksimalus nuotolis
• IP44 reitingas
• Darbinė temperatūra nuo -20°C iki 50°C
• Aktyvus vaizdo stabilizavimas ir EIS
• Nakties scenos režimas

Visi jutikliai, kurių jums reikia – viename

Užfiksuokite viską. Iš arti arba iš toli. Tikros gyvos spalvos arba terminio. Integruotas lazerinis nuotolio ieškiklis (LRF) matuoja atstumą iki objekto, esančio iki 1200 m atstumu. Galingas integruotas krovinys, atskleidžiantis pažangias išmaniąsias galimybes DJIPramoninių dronų platformų.

H20T – keturių jutiklių sprendimas

• 20 MP priartinimo kamera
• 12 MP plačiakampė kamera
• 1200 m LRF
• 640×512 px radiometrinė šiluminė kamera

Atstumo uždarymas. Galinga priartinimo kamera

23 × hibridinis optinis priartinimas, 200 × maksimalus priartinimas

20 MP 1/1,7 colio CMOS jutiklis

Vaizdo įrašo raiška: 4K/30 kadrų per sekundę

Viskas peržiūroje. Plačiakampė kamera

Lygiavertis židinio nuotolis: 24 mm, DFOV: 82,9°

12 MP 1/2,3 colio CMOS jutiklis

Tikslūs atstumo duomenys. Lazerinis nuotolio ieškiklis

Diapazonas: 3 m – 1200 m

Tikslumas: ± (0,2 m + S×0,15 %)

Pamatyti nematomą. Radiometrinė šiluminė kamera

DFOV: 40,6°

Rezoliucija: 640 × 512, kadrų dažnis: 30 kadrų per sekundę

Šiluminis jautrumas: ≤ [email protected] (NEDT)

Kelių jutiklių naudingosios apkrovos

Pamatykite visą vaizdą nepraleisdami jokių detalių, kad ir kur ir kada vyktų jūsų misija.

Besiūlė vartotojo sąsaja

Nauja integruota vartotojo sąsaja leidžia greitai perjungti plataus mastelio, priartinimo ir šiluminės kameros rodinius bei peržiūrėti priartintą FOV plačiajuosčio arba šiluminės kameros rodinyje.

AI taškinis patikrinimas

Automatizuokite įprastus patikrinimus ir kiekvieną kartą gaukite nuoseklius rezultatus. Integruotas AI atpažįsta iš anksto pažymėtą dominantį objektą tolesnėse automatizuotose misijose, kad užtikrintų nuoseklų kadravimą.

Didelės raiškos tinklelio nuotrauka

Įkomponuokite dominančią sritį plačiu fotoaparato vaizdu, o priartinimo kamera automatiškai užfiksuos 20 MP srities vaizdų rinkinį. Šie vaizdai saugomi kartu su apžvalginiu vaizdu, kurį galima peržiūrėti išsamiau.

PinPoint

Greitas bakstelėjimas pažymi matomą objektą, pažangūs jutiklių sujungimo algoritmai iš karto pateikia jo koordinates.

Išmanusis takelis

Naudodami automatinio priartinimo funkciją atpažinkite ir stebėkite judančius objektus, pvz., žmones, transporto priemones ir laivus, nuolat nustatydami dinamišką objekto vietą.

Tikslus temperatūros matavimas

Stebėkite svetainės ar objekto temperatūrą, kad pašalintumėte bet kokią riziką, gaudami tikslų temperatūros rodmenį iš oro.

Išmaniosios funkcijos

Temperatūros signalas

Gaukite momentinius pranešimus DJI Bandymas, kai objekto temperatūra viršija iš anksto nustatytas įspėjimo vertes.

Izotermos

Įsivaizduokite konkrečią temperatūrų juostą, kad sužinotumėte, kas svarbu.

Spalvų paletės

Sureguliuokite šiluminiams duomenims taikomas spalvas pagal konkrečių scenarijų poreikius.

Įgyti režimus

Sureguliuokite stiprinimo režimus, kad pakeistumėte užfiksuotą temperatūros diapazoną: High Gain režimas apima mažesnį temperatūros diapazoną, bet yra jautresnis temperatūros skirtumams; Low Gain režimas apima platesnį temperatūros diapazoną.

R-JPEG vaizdai

Vaizdai, užfiksuoti Zenmuse H20T, yra R-JPEG formatu su įterpta temperatūros informacija. Importuodami šiuos vaizdus į DJI Šiluminės analizės įrankis, galite matuoti temperatūrą ir reguliuoti parametrus, tokius kaip emisija ir atspindėta temperatūra.

Optimalus „Matrice 350 RTK“ atitikimas

Specifikacijos

Generolas

Svoris Zenmuse H20T: 828±5 g

Matmenys Zenmuse H20T: 167×135×161 mm

Apsaugos nuo patekimo klasė IP44

Darbinė temperatūra nuo -20° iki 50°C (Temperatūros matavimas galimas tik nuo -10° iki 50°C)

Laikymo temperatūra nuo -20° iki 60°C

1M lazerio saugos klasė (IEC 60825-1:2014)

Palaikomi orlaiviai Matrice 300 RTK

Gimbalas

Kampinių virpesių diapazonas ±0,01°

Nuimamas laikiklis

Valdomas diapazono žingsnis: nuo -120° iki +30°, posūkis: ±320°

Mechaninis diapazonas Žingsnis: nuo -132,5° iki +42,5°, posūkis: ±330°, posūkis: -90° iki +60°

Priartinimo kamera

1/1,7" CMOS jutiklis, 20 MP

Objektyvo DFOV: 66,6°–4°, židinio nuotolis: 6,83–119,94 mm (ekvivalentas: 31,7–556,2 mm), diafragma: f/2,8–f/11 (normalus), f/1,6–f/11 (naktinis vaizdas), Fokusavimas: nuo 1 m iki ∞ (platus), 8 m iki ∞ (telefoto)

Fokusavimo režimas MF/AF-C/AF-S

Ekspozicijos režimas automatinis, rankinis

Ekspozicijos kompensavimas ±3,0 (1/3 žingsnių)

Matavimo režimas Taškinis matavimas, svertinis matavimas centre

Palaikomas AE LOCK

Elektroninis užrakto greitis 1 ~ 1/8000 s

ISO diapazono vaizdo įrašas: 100–25 600, nuotrauka: 100–25 600

Vaizdo įrašo raiška 3840x2160@30fps, 1920x1080@30fps

Video formatas MP4

Palaikomi vaizdo įrašo subtitrai

Nuotraukos dydis 5184 × 3888

Nuotraukos formatas JPEG

Plačiakampė kamera

1/2,3 colio CMOS jutiklis, 12 MP

Objektyvo DFOV: 82,9°, židinio nuotolis: 4,5 mm (atitinkamai: 24 mm), diafragma: f/2,8, fokusavimas: nuo 1 m iki ∞

Ekspozicijos režimas Automatinis

Ekspozicijos kompensavimas ±3,0 (1/3 žingsnių)

Matavimo režimas Taškinis matavimas, svertinis matavimas centre

Palaikomas AE LOCK

Užrakto greitis 1 ~ 1/8000

ISO diapazono vaizdo įrašas: 100–25 600, nuotrauka: 100–25 600

Vaizdo įrašo raiška 1920 × 1080 @ 30 kadrų per sekundę

Video formatas MP4

Palaikomi vaizdo įrašo subtitrai

Nuotraukos dydis 4056 x 3040

Nuotraukos formatas JPEG

Šiluminė kamera (Zenmuse H20T)

Neaušinamas VOx mikrobolometras su jutikliu

Objektyvo DFOV: 40,6°, židinio nuotolis: 13,5 mm (ekvivalentas: 58 mm), diafragma: f/1,0, fokusavimas: nuo 5 m iki ∞

Skaitmeninis priartinimas 1x, 2x, 4x, 8x

Vaizdo įrašo raiška 640×512 @ 30 Hz

Video formatas MP4

Vaizdo raiška 640×512

Vaizdo formatas R-JPEG (16 bitų)

Pikselių žingsnis 12 μm

Spektro juosta 8-14 μm

Jautrumas (NETD) ≤50 mK @ f/1.0

Temperatūros matavimo metodas Taškinis matuoklis, ploto matavimas

Scenos diapazonas nuo -40 °C iki 150 °C (didelis stiprinimas), nuo -40 °C iki 550 °C (mažas stiprinimas)

Temperatūros įspėjimas palaikomas

FFC automatinis / rankinis

Paletė Balta karšta/Fulguritas/Geležinis raudonas/Karšta geležis/Medicininė/Arkties/Vaivorykštė 1/Vaivorykštė 2/Atspalvis/Juoda karšta

Lazerinis nuotolio ieškiklis

Bangos ilgis 905 nm

Matavimo diapazonas 3-1200 m (iki vertikalaus paviršiaus, kurio skersmuo ≥12 m ir atspindžio koeficientas 20%)

Matavimo tikslumas ± (0,2 m + D × 0,15%), D yra atstumas iki vertikalaus paviršiaus

Funkcijos

Hibridinis optinis priartinimas 23 × (DFOV：4°，EQV：556,2 mm）

Maks. Priartinimas 200 × (DFOV): 0,5°, EQV: 4800 mm)

Užfiksuokite vienu spustelėjimu Vienu spustelėjimu išsaugokite 3 kamerų (priartinimo, plačiakampio ir šiluminės kameros) vaizdo įrašą arba nuotrauką vienu metu

Nukreipkite į tikslą Du kartus spustelėkite plataus/šilumos kameros vaizdą, tada sistema automatiškai perkels kardažą, kad sufokusuotų dominančią vietą

Didelės raiškos tinklelio nuotraukų rėmelis, kurį domina platus fotoaparato vaizdas, o priartinimo kamera automatiškai užfiksuos 20 MP šios srities vaizdų rinkinį. Šie vaizdai saugomi kartu su apžvalginiu vaizdu, kurį galima peržiūrėti išsamiau.

Palaikoma nakties scena (priartinimo kamera)

Laiko žyma Įskaitant GPS, datą ir laiką

Sandėliavimas

Palaikoma SD kortelė MicroSD kortelė (maksimali talpa: 128 GB, reikalingas UHS-1 Speed Grade 3)

Palaikomos failų sistemos FAT32 (≤ 32 GB), exFAT (> 32 GB)

Rekomenduojamos Micro SD kortelės:

TOSHIBA EXCERIA PRO 32GB micro SD HC II

SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I

TOSHIBA EXCERIA PRO 64GB micro SD XC II

SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I

SAMSUNG_EVO_128GB_micro SD 3 XC I

TOSHIBA EXCERIA M303E 32GB micro SD HC I

TOSHIBA EXCERIA M303E 64GB micro SD XC I

TOSHIBA EXCERIA M303E 64GB micro SD XC I

TOSHIBA EXCERIA M303 128GB micro SD XC I

SAMSUNG_EVO_64GB_micro SD 3 XC I
