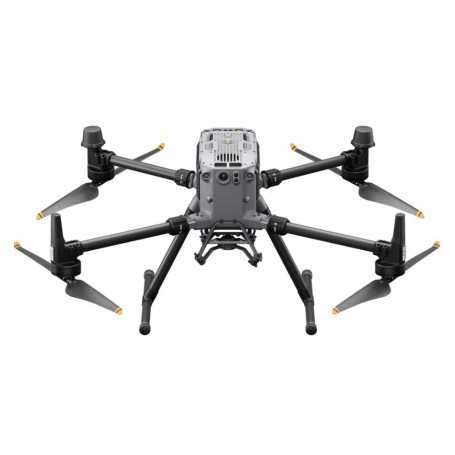

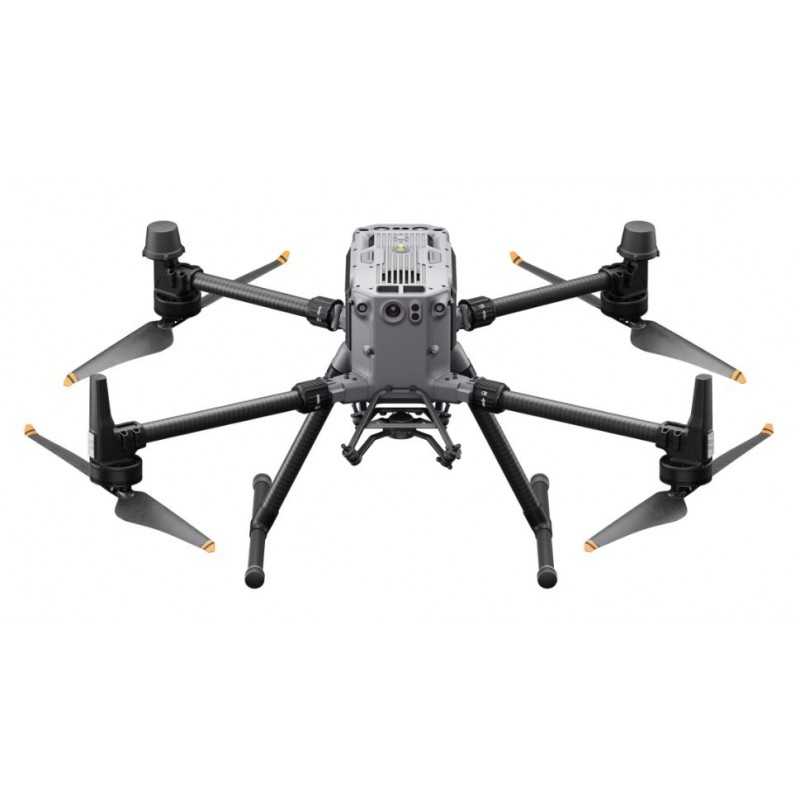

DJI Matrice 350 RTK drons + Zenmuse H20T

Uzlabotā dronu platforma Matrice 350 RTK nosaka jaunu etalonu nozarei. Šai nākamās paaudzes dronu platformai ir pilnīgi jauna video pārraides sistēma un vadības pieredze, efektīvāka akumulatoru sistēma un visaptverošākas drošības funkcijas, kā arī spēcīgas kravnesības un paplašināšanas iespējas. Tas ir pilnībā aprīkots, lai iepludinātu novatorisku spēku jebkurā gaisa darbībā.

• Maksimālais lidojuma laiks 55 min
• IP55 reitings
• DJI O3 uzņēmuma transmisija
• DJI RC Plus
• 400 akumulatora cikli
• 6 virzienu sensors un pozicionēšana
• Nakts redzamības FPV kamera
• Vairāku lietderīgās kravas atbalsts

Bez piepūles jaudīga lidojuma veiktspēja

Matrice 350 RTK ir būvēta izturīga, un tai ir jaudīga piedziņa, uzlabots aizsardzības novērtējums un lieliska lidojuma veiktspēja, ļaujot tai bez piepūles tikt galā ar visdažādākajām problēmām.

• Aizsardzības pakāpe IP55
• Maksimālā kravnesība 2,7 kg
• Maksimālais lidojuma augstums 7000 m
• Maksimālā vēja ātruma pretestība 12 m/s
• -20° līdz 50° C (-4° līdz 122° F) Darba temperatūra

Esiet stabils, izmantojot jauno transmisijas sistēmu

O3 uzņēmuma transmisija

Matrice 350 RTK adoptē DJI O3 Enterprise Transmission, kas atbalsta trīs kanālu 1080p HD tiešraides plūsmas un maksimālo pārraides attālumu 20 km. Gan lidmašīnā, gan tālvadības pultī ir četru antenu raiduztvērēja sistēma, kas spēj gudri izvēlēties divas optimālās antenas signālu pārraidīšanai, savukārt četras antenas uztver signālus vienlaicīgi. Tādā veidā tiek ievērojami uzlabotas prettraucējumu iespējas un optimizēta pārraides stabilitāte.

Jauna kontroles pieredze

DJI RC Plus

Aprīkots ar 7 collu īpaši spilgtu ekrānu, DJI RC Plus atbalsta Dual Operator Mode un nāk ar standarta WB37 ārējo akumulatoru, kas piedāvā darbības laiku līdz sešām stundām, apmierinot dažādas darbības vajadzības.

Gatavs skarbiem apstākļiem

IP54 novērtējums, DJI RC Plus ir putekļu un ūdensizturīgs, lai uzticami darbotos sliktos laikapstākļos. Darba temperatūra ir no -20° līdz 50° C (-4° līdz 122° F), kas nodrošina diennakts darbību pat ļoti karstā vai aukstā vidē.

Vienmērīga un efektīva kontrole

Tālvadības pults priekšpusē, aizmugurē un augšpusē ir vairākas pogas un ciparnīcas ātrai darbībai. Pogu funkcijas var pielāgot, lai tās atbilstu lietotāju paradumiem un nodrošinātu intuitīvu un elastīgu pieredzi.

DJI 2. pilots

The DJI Pilot 2 lietotne ir vēl vairāk optimizēta, lai skaidri parādītu misijas veidu un lidojuma statusu. Viegla un vienmērīga gaisa kuģa un kravnesības vadība veicina efektīvāku darbību.

Uzlabota akumulatoru sistēma

Jauna divu akumulatoru sistēma

Matrice 350 RTK ir aprīkots ar jaunu TB65 divu akumulatoru sistēmu, kas atbalsta akumulatoru karsto nomaiņu un ļauj veikt vairākus lidojumus bez izslēgšanas. Akumulatoru var uzlādēt līdz 400 cikliem, tādējādi samazinot viena lidojuma izmaksas.

Nākamās paaudzes viedā akumulatoru stacija

Jaunā BS65 viedā akumulatoru stacija nodrošina vienas pieturas risinājumu akumulatora uzlādēšanai, uzglabāšanai un transportēšanai.

Vairāki uzlādes režīmi

Uzglabāšanas režīmā uzlādējiet akumulatoru līdz 50%, kas ir piemērots ilgstošai uzglabāšanai. Režīmā Gatavs lidošanai ātri uzlādējiet vairākus akumulatoru komplektus līdz 90%, lai jebkurā brīdī sāktu darbību un pagarinātu akumulatora darbības laiku.

Inteliģenta vadība

Kad akumulatora stacija ir pievienota DJI RC Plus, DJI Pilot 2 lietotne parādīs akumulatora statusu un informāciju par veselību. Turklāt ar vienu pieskārienu varat iestatīt pašizlādes dienu skaitu, atjaunināt programmaparatūru, eksportēt žurnālus un piekļūt citām ātrajām darbībām.

Pārejas bez piepūles

Akumulatora stacija ir izstrādāta ar 360° kustības riteņiem ērtākai transportēšanai un pārejām.

Uzlabota lidojumu drošība

Roku bloķēšanas indikators

Matrice 350 RTK pievieno jaunu roku bloķēšanas noteikšanas funkciju, lai izvairītos no atbloķētu roku piedurkņu riska, ļaujot jums koncentrēties lidojumam ar lielāku sirdsmieru.

Nakts redzamības FPV kamera

Pateicoties lieliskajām nakts redzamības iespējām, FPV kamera var skaidri attēlot apkārtni un šķēršļus lidojuma laikā naktī. Tas darbojas kopā ar PinPoint funkciju, lai nodrošinātu labāku navigāciju drošam lidojumam, palīdzot drošāk darboties naktī.

6 virzienu sensors un pozicionēšana

Matrice 350 RTK ir izstrādāta ar sešu virzienu binokulārās redzes sistēmu un infrasarkano staru sensoru sistēmu sešu virzienu uztveres, pozicionēšanas un šķēršļu uztveršanas iespējām, nodrošinot visaptverošu aizsardzību lidojuma laikā.

CSM radars

Ja ir uzstādīts CSM radars, Matrice 350 RTK var noteikt smalkus šķēršļus augšup vai horizontālā 360° diapazonā un savlaicīgi izvairīties no tiem. Efektīvais noteikšanas diapazons ir līdz 30 m, vēl vairāk uzlabojot lidojumu drošību.

Daudzslāņu atlaišanas dizains

Gan gaisa kuģa sistēma, gan Matrice 350 RTK sensoru sistēma izmanto dublēšanas dizainu, lai maksimāli nodrošinātu lidojumu drošību, ļaujot jums pārliecinošāk tikt galā ar skarbām ekspluatācijas vidēm.

Jaudīgas kravnesības

Matrice 350 RTK atbalsta vienu lejupejošu kardānu, divus uz leju vērstus kardānus un vienu augšup vērstu kardānu, un tam ir atvērts E-Port interfeiss. Lidmašīna ar maksimālo kravnesību 2,7 kg var vienlaikus pārvadāt līdz trim kravām, kas atbilst dažādu darbības scenāriju vajadzībām, piemēram, sabiedriskās drošības, inspekcijas un kartēšanas vajadzībām.

Inteliģenta darbība

Augstas precizitātes kartēšana

Matrice 350 RTK atbalsta maršruta punkta, kartēšanas, slīpās un lineārās lidojuma misijas. Efektīvai datu apkopošanai varat izmantot Terrain Follow vai Smart Oblique. Kopā ar DJI Terra, jūs varat ātri iegūt HD 2D un 3D digitālos rezultātus, nodrošinot augstas precizitātes un augstas efektivitātes kartēšanas darbību.

Gaiss-zeme koordinācija

Izmantojot tādas funkcijas kā augstas precizitātes PinPoint un mākoņdatošanas reāllaika kartēšanu, Matrice 350 RTK var savienot gaisu, zemi un mākoni. Kad lidmašīna pabeigs attēlu vākšanu, DJI FlightHub 2 var ātri modelēt operācijas vietu un nosūtīt komandu informāciju gaisa kuģa un zemes operatoriem. Gan tālvadības pults, gan FlightHub 2 atbalsta punkts, līnija, virsmas zīmējums un reāllaika augšupielāde, un tie var sadarboties ar lidaparātu, lai tiešraidē straumētu reāllaika darbības skatu, pārvarot saziņas šķēršļus sadarbībai gaiss-zeme.

Automatizēta precīza pārbaude

Izmantojot tiešraides misijas ierakstīšanu, Matrice 350 RTK var ģenerēt un saglabāt lidojuma maršruta failus, kurus var izmantot jebkurā laikā, lai realizētu automatizētu darbību un padarītu atkārtotu pārbaudi vairs laikietilpīga vai pūles. Izmantojot AI Spot-Check, Matrice 350 RTK atbalsta automātisku kadrēšanu un objektu manuālu regulēšanu, lai uzlabotu atkārtotas fotografēšanas precizitāti un pārbaudes darbības kvalitāti.

Lietotāja datu drošība

• Multivides datu šifrēšana
• Vietējo datu režīms
• Ar vienu pieskārienu notīriet visus ierīces datus
• AES-256 video pārraides šifrēšana
• Mākoņa API

Ekosistēma

Kravas SDK

Integrējiet dažādas trešās puses lietderīgās slodzes, piemēram, gāzes detektorus, skaļruņus, multispektrālos sensorus, skaitļošanas moduļus un daudz ko citu. Payload SDK atbalsta E-Port, SkyPort V2 un DJI X-Port, kas ievērojami samazina lietderīgās slodzes izstrādes dzīves ciklu un palielina jūsu kravnesības potenciālu dažādos scenārijos. E-Port atbalsta Payload SDK V3 un jaunākas versijas, kā arī ir saderīgs ar Matrice 30 sērijas trešo pušu Payload SDK kravām.

Mobilais SDK

Izmantojot lielu trešo pušu mobilo lietojumprogrammu tīklu, varat atbloķēt savas drona platformas iespējas, lai apmierinātu specializētās misijas vajadzības. Izmantojot mobilo SDK, Matrice 350 RTK atbalsta ļoti pielāgojamu mobilo lietotņu izstrādi.

Mākoņa API

Izmantojot Cloud API, varat tieši savienot Matrice 350 RTK ar trešo pušu mākoņu platformām, izmantojot DJI Pilot 2 lietotne, kas piekļūst tādām funkcijām kā datu pārsūtīšana, tiešraides straume un lidojuma maršruta izplatīšana.

KASTĒ

Gaisa kuģa korpuss x1

šasijas iekārta x1

2110. gadu propelleris (pāris) x1

TB65 viedais lidojuma akumulators x2

DJI RC Plus tālvadības pults x1

WB37 viedais akumulators x1

Rezerves Gimbal Damper x4

Skrūves un instrumenti

Tīrīšanas instrumenti x1

Gumijas porta vāks (komplekts) x1

Rokasgrāmatas

Pārnēsāšanas soma x1

Specs

Lidmašīna

Izmēri (atlocīti, bez dzenskrūves) 810×670×430 mm (G.×P×A)

Izmēri (salocīts, ar dzenskrūvēm) 430 × 420 × 430 mm (G × W × A)

Diagonālā riteņu bāze 895 mm

Svars (ar vienu uz leju vērstu kardānu) Bez baterijām: apm. 3,77 kg ; Ar divām TB65 baterijām: apm. 6,47 kg ; Single Gimbal Damper's maksimālā kravnesība 960 g

Maksimālais pacelšanās svars 9,2 kg

Darbības frekvence 2,4 000–2,4 835 GHz, 5,150–5,250 GHz (CE: 5,170–5,250 GHz), 5,725–5,850 GHz — dažās valstīs un reģionos 5,1 GHz un 5,8 GHz frekvenču joslas ir aizliegtas1, frekvenču joslas ir tikai 5 GHz. atļauts lietošanai iekštelpās. Lai iegūtu papildinformāciju, lūdzu, skatiet vietējos likumus un noteikumus.

Raidītāja jauda (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,150–5,250 GHz (CE: 5,170–5,250 GHz): < 23 dBm (CE) ; 5,725–5,850 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Lidināšanas precizitāte (ar mērenu vēju vai bezvēja) Vertikāli: ±0,1 m (ar redzes pozicionēšanu), ±0,5 m (ar GNSS pozicionēšanu), ±0,1 m (ar RTK pozicionēšanu) ; Horizontāli: ±0,3 m (ar redzes pozicionēšanu), ±1,5 m (ar GNSS pozicionēšanu), ±0,1 m (ar RTK pozicionēšanu)

RTK pozicionēšanas precizitāte (RTK FIX) 1 cm + 1 ppm (horizontāli), 1,5 cm + 1 ppm (vertikāli)

Maksimālais leņķiskā ātruma solis: 300°/s, slīpums: 100°/s

Maksimālais slīpuma leņķis 30° — N režīmā un ar iespējotu priekšējās redzamības sistēmu: 25°.

Maksimālais pacelšanās ātrums 6 m/s

Maksimālais nolaišanās ātrums (vertikāli) 5 m/s

Maksimālais slīpuma nolaišanās ātrums 7 m/s

Maksimālais horizontālais ātrums 23 m/s

Maksimālais lidojuma augstums 5000 m – izmantojot 2110. gadu propellerus un ar pacelšanās svaru ≤ 7,4 kg. ; 7000 m – izmantojot 2112 augsta augstuma zema trokšņa propellerus un ar pacelšanās svaru ≤ 7,2 kg.

Maksimālā vēja ātruma pretestība 12 m/s

Maksimālais lidojuma laiks 55 minūtes – mērīts ar Matrice 350 RTK, kas lido ar aptuveni 8 m/s bez kravnesības bezvēja vidē, līdz akumulatora līmenis sasniedz 0%. Dati ir paredzēti tikai atsaucei. Faktiskais lietošanas laiks var atšķirties atkarībā no lidojuma režīma, piederumiem un vides. Lūdzu, pievērsiet uzmanību atgādinājumiem lietotnē.

Atbalstīts DJI Gimbals Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 un Zenmuse L1

Atbalstītās kardāna konfigurācijas Viens uz leju vērsts kardāns, viens uz augšu vērsts kardāns, divi uz leju vērsti kardāni, viens uz leju vērsts kardāns + viens uz augšu vērsts kardāns, divi uz leju vērsti kardāni + viens uz augšu vērsts kardāns

Iekļūšanas aizsardzības pakāpe IP55 — IP vērtējums nav pastāvīgi efektīvs un var samazināties produkta nolietojuma dēļ.

Globālās navigācijas satelītu sistēma GPS + GLONASS + BeiDou + Galileo

Darba temperatūra -20° līdz 50°C (-4° līdz 122°F)

Tālvadības pults

Ekrāns 7,02 collu LCD skārienekrāns; izšķirtspēja: 1920×1200; maksimālais spilgtums: 1200 niti

Svars Apm. 1,25 kg (bez WB37 akumulatora), apm. 1,42 kg (ar akumulatoru WB37)

Globālās navigācijas satelītu sistēma GPS + Galileo + BeiDou

Iebūvētā akumulatora tips: litija jonu (6500 mAh@7,2 V), uzlādes veids: izmantojiet akumulatora staciju vai USB-C ātro lādētāju ar maksimālo jaudu 65 W (maksimālais spriegums 20 V)., Uzlādes laiks: 2 stundas, ķīmiskā sistēma: LiNiCoAlO2

Ārējais akumulators (WB37 Intelligent Battery) Ietilpība: 4920 mAh, Spriegums: 7,6 V, Tips: Li-ion, Enerģija: 37,39 Wh

Ķīmiskā sistēma: LiCoO2

Iekļūšanas aizsardzības pakāpe IP54

Darbības laiks Iebūvētais akumulators: apm. 3,3 stundas; Iebūvētais akumulators + ārējais akumulators: apm. 6 stundas

Darba temperatūra -20° līdz 50°C (-4° līdz 122°F)

Darbības frekvence 2,4000-2,4835 GHz, 5,725-5,850 GHz

Raidītāja jauda (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,725–5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

Wi-Fi protokols Wi-Fi 6

Wi-Fi darbības frekvence 2,4 000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

Bluetooth protokols Bluetooth 5.1

Bluetooth darbības frekvence 2,4000-2,4835 GHz

Video pārraide

Video pārraides sistēma DJI O3 uzņēmuma transmisija

Antena 4 video pārraides antenas, 2T4R

Maksimālais pārraides attālums (bez šķēršļiem, bez traucējumiem) 20 km (FCC), 8 km (CE/SRRC/MIC)

Maksimālais pārraides attālums (ar traucējumiem) Zemi traucējumi un ēku šķēršļi: apm. 0-0,5 km ; Zemi traucējumi un koki traucēti: apm. 0,5-3 km ; Spēcīgi traucējumi un netraucēti: pilsētas ainava, apm. 1,5-3 km ; Vidēji traucējumi un netraucēti: piepilsētas ainava, apm. 3-9 km ; Zemi traucējumi un netraucēti: priekšpilsēta/jūra, apm. 9-20 km — mērīts ar FCC atbilstību netraucētā vidē ar tipiskiem traucējumiem lidojuma augstumā aptuveni 120 m. Dati ir paredzēti tikai atsaucei. Faktiskais pārraides attālums var atšķirties atkarībā no vides šķēršļiem un traucējumu apstākļiem. Lūdzu, pievērsiet uzmanību atgādinājumiem lietotnē.

Redzes sistēma

Šķēršļu uztveršanas diapazons uz priekšu/atpakaļ/pa kreisi/pa labi: 0,7-40 m, uz augšu/uz leju: 0,6-30 m

FOV uz priekšu/atpakaļ/uz leju: 65° (horizontāli), 50° (vertikāli) ; Pa kreisi/pa labi/augšup: 75° (horizontāli), 60° (vertikāli)

Darbības vide Virsmas ar pamanāmiem rakstiem un atbilstošu apgaismojumu (lukss > 15)

Infrasarkano staru sensoru sistēma

Šķēršļu uztveršanas diapazons 0,1-8 m

FOV 30° (±15°)

Darbības vide Lieli, izkliedēti un atstarojoši šķēršļi (atstarošanās spēja > 10%)

LED papildu gaisma

Efektīvā apgaismojuma attālums 5 m

Apgaismojuma tips 60 Hz, nepārtraukts spīdums

FPV kamera

Izšķirtspēja 1080p

FOV 142°

Kadru nomaiņas ātrums 30 kadri sekundē

Inteliģentais lidojuma akumulators

Modelis TB65

Jauda 5880 mAh

Spriegums 44,76 V

Tips Li-ion

Enerģija 263,2 Wh

Svars Apm. 1,35 kg

Darba temperatūra -20° līdz 50°C (-4° līdz 122°F)

Ideāla uzglabāšanas temperatūra no 22° līdz 30° C (71,6° līdz 86° F)

Uzlādes temperatūra no -20° līdz 40°C (-4° līdz 104°F) – ja apkārtējās vides temperatūra ir zemāka par 5°C (41°F), akumulators aktivizēs automātiskās uzsildīšanas funkciju. Uzlāde zemā temperatūrā var samazināt akumulatora darbības laiku. Ieteicams uzlādēt no 15° līdz 35° C (59° līdz 95° F).

Uzlādes laiks Izmantojot 220 V barošanas avotu, divu TB65 inteliģento lidojuma akumulatoru pilnīgai uzlādei nepieciešamas aptuveni 60 minūtes un aptuveni 30 minūtes, lai tos uzlādētu no 20% līdz 90%. ; Izmantojot 110 V barošanas avotu, divu TB65 inteliģento lidojuma akumulatoru pilnīgai uzlādei nepieciešamas aptuveni 70 minūtes un aptuveni 40 minūtes, lai tos uzlādētu no 20% līdz 90%.

Inteliģentā akumulatoru stacija

Izmēri 580 × 358 × 254 mm (G × P × A)

Neto svars apm. 8,98 kg

Saderīgi uzglabātie vienumi Astoņas TB65 inteliģentās lidojuma baterijas; Četras WB37 viedās baterijas

Ieejas spriegums 100-120 VAC, 50-60 Hz ; 220-240 VAC, 50-60 Hz

Maksimālā ievades jauda 1070 W

Izejas jauda 100-120 V: 750 W ; 220–240 V: 992 W

Darba temperatūra no -20° līdz 40°C (no -4° līdz 104° F)

Zenmuse H20T

“H” hibrīdam

Vairāku sensoru kravnesība, kas piešķir pilnīgi jaunu nozīmi misijas efektivitātei. Unikālais intelekts un integrētais dizains nodrošina bezprecedenta gaisa attēlveidošanas iespējas virknei komerciālu dronu lietojumu.

Laipni lūdzam DJIPirmais hibrīda sensoru risinājums – Zenmuse H20 sērija.

• 12 MP platleņķa kamera 82,9° DFOV
• 20 MP tālummaiņas kamera 23 × hibrīda optiskā tālummaiņa
• Radiometriskā termokamera 640×512 px
• Lāzera attāluma meklētājs 1200 m maksimālais diapazons
• IP44 reitings
• -20°C līdz 50°C darba temperatūra
• Aktīvā attēla stabilizācija un EIS
• Nakts ainas režīms

Visi nepieciešamie sensori — vienā

Uzņemiet visu. Tuvumā vai no attāluma. Īstā dzīvā krāsā vai termiski. Integrēts lāzera tālmērs (LRF) mēra attālumu līdz objektam, kas atrodas līdz 1200 m attālumā. Jaudīga, integrēta kravnesība, kas atraisa uzlabotas viedās iespējas DJIRūpnieciskās dronu platformas.

H20T – četru sensoru risinājums

• 20 MP tālummaiņas kamera
• 12 MP platleņķa kamera
• 1200 m LRF
• 640×512 px radiometriskā termokamera

Distances noslēgšana. Jaudīga tālummaiņas kamera

23 × hibrīda optiskā tālummaiņa, 200 × maksimālā tālummaiņa

20 MP 1/1,7” CMOS sensors

Video izšķirtspēja: 4K/30 kadri/s

Viss skatā. Platleņķa kamera

Ekvivalents fokusa garums: 24 mm, DFOV: 82,9°

12 MP 1/2,3 collu CMOS sensors

Precīzi attāluma dati. Lāzera tālmērs

Diapazons: 3 m – 1200 m

Precizitāte: ± (0,2 m + D × 0,15%)

Skatīt Neredzēto. Radiometriskā termokamera

DFOV: 40,6°

Izšķirtspēja: 640 × 512, kadru ātrums: 30 kadri sekundē

Termiskā jutība: ≤ [email protected] (NEDT)

Vairāku sensoru kravnesība

Skatiet pilnu attēlu, nepalaižot garām nekādas detaļas jebkurā vietā un laikā, kad notiek jūsu misija.

Vienmērīgs lietotāja interfeiss

Jauns integrēts lietotāja interfeiss ļauj ātri pārslēgties starp platleņķa, tālummaiņas un termokameras skatu, kā arī priekšskatīt tālummaiņas FOV platā vai termokameras skatā.

AI vietas pārbaude

Automatizējiet kārtējās pārbaudes un katru reizi iegūstiet konsekventus rezultātus. Iebūvētais mākslīgais intelekts atpazīst iepriekš atzīmēto interesējošo objektu turpmākajās automatizētajās misijās, lai nodrošinātu konsekventu kadrēšanu.

Augstas izšķirtspējas režģa fotoattēls

Kadrējiet interesējošo apgabalu plašā kameras skatā, un tālummaiņas kamera automātiski uzņems apgabala 20 MP attēlu kopu. Šie attēli tiek saglabāti kopā ar pārskata attēlu, ko var apskatīt sīkāk.

PinPoint

Ātri piesitot, objekts tiek atzīmēts skatā, uzlabotie sensoru saplūšanas algoritmi nekavējoties nodrošina tā koordinātas.

Smart Track

Identificējiet un sekojiet kustīgiem objektiem, piemēram, cilvēkiem, transportlīdzekļiem un laivām, izmantojot automātiskās tālummaiņas funkciju, vienlaikus nepārtraukti iegūstot objekta dinamisko atrašanās vietu.

Precīza temperatūras mērīšana

Pārraugiet vietnes vai objekta temperatūru, lai novērstu jebkādus riskus, iegūstot precīzu temperatūras rādījumu no gaisa.

Inteliģentas funkcijas

Temperatūras trauksme

Saņemiet tūlītējus paziņojumus DJI Pilot, kad objekta temperatūra pārsniedz iepriekš iestatītās brīdinājuma vērtības.

Izotermas

Vizualizējiet noteiktu temperatūras diapazonu, lai atrastu svarīgo.

Krāsu paletes

Pielāgojiet termiskajiem datiem lietotās krāsas, pamatojoties uz konkrētu scenāriju vajadzībām.

Iegūt režīmus

Pielāgojiet pastiprinājuma režīmus, lai mainītu uztverto temperatūras diapazonu: High Gain režīms aptver mazāku temperatūras diapazonu, bet ir jutīgāks pret temperatūras atšķirībām; Zema pastiprinājuma režīms aptver plašāku temperatūras diapazonu.

R-JPEG attēli

Ar Zenmuse H20T uzņemtie attēli ir R-JPEG formātā ar iegultu temperatūras informāciju. Importējot šos attēlus uz DJI Termiskās analīzes rīks, varat izmērīt temperatūru un pielāgot tādus parametrus kā emisijas spēja un atspoguļotā temperatūra.

Optimālā atbilstība Matrice 350 RTK

Specs

Ģenerālis

Svars Zenmuse H20T: 828±5 g

Izmēri Zenmuse H20T: 167×135×161 mm

Iekļūšanas aizsardzības pakāpe IP44

Darba temperatūra no -20° līdz 50°C (Temperatūras mērīšana ir pieejama tikai no -10° līdz 50°C)

Uzglabāšanas temperatūra -20° līdz 60°C

Lāzera drošības klase 1M (IEC 60825-1:2014)

Atbalstītās lidmašīnas Matrice 300 RTK

Gimbal

Leņķiskās vibrācijas diapazons ±0,01°

Noņemams stiprinājums

Vadāmā diapazona slīpums: -120° līdz +30°, slīpums: ±320°

Mehāniskais diapazons Slīpums: -132,5° līdz +42,5°, Leņķis: ±330°, Ritums: -90° līdz +60°

Tālummaiņas kamera

Sensors 1/1,7" CMOS, 20 MP

Objektīva DFOV: 66,6°-4°, fokusa attālums: 6,83-119,94 mm (ekvivalents: 31,7-556,2 mm), apertūra: f/2,8-f/11 (normāls), f/1,6-f/11 (nakts aina), Fokuss: 1 m līdz ∞ (plats), 8 m līdz ∞ (telefoto)

Fokusa režīms MF/AF-C/AF-S

Ekspozīcijas režīms Auto, Manual

Ekspozīcijas kompensācija ±3,0 (1/3 soli)

Mērīšanas režīms Punkta mērīšana, Centrā svērtā mērīšana

AE LOCK Atbalstīts

Elektroniskais slēdža ātrums 1 ~ 1/8000 s

ISO diapazons Video: 100 - 25600, Foto: 100 - 25600

Video izšķirtspēja 3840x2160@30fps, 1920x1080@30fps

Video formāts MP4

Atbalstīti video subtitri

Fotoattēla izmērs 5184 × 3888

Fotoattēlu formāts JPEG

Platleņķa kamera

Sensors 1/2,3" CMOS, 12 MP

Objektīvs DFOV: 82,9°, fokusa attālums: 4,5 mm (ekvivalents: 24 mm), apertūra: f/2,8, fokuss: no 1 m līdz ∞

Ekspozīcijas režīms Auto

Ekspozīcijas kompensācija ±3,0 (1/3 soli)

Mērīšanas režīms Punkta mērīšana, Centrā svērtā mērīšana

AE LOCK Atbalstīts

Aizvara ātrums 1 ~ 1/8000

ISO diapazons Video: 100 - 25600, Foto: 100 - 25600

Video izšķirtspēja 1920 × 1080 @ 30 kadri sekundē

Video formāts MP4

Video subtitri tiek atbalstīti

Fotoattēla izmērs 4056 x 3040

Fotoattēlu formāts JPEG

Termiskā kamera (Zenmuse H20T)

Sensors neatdzesēts VOx mikrobolometrs

Objektīvs DFOV: 40,6°, fokusa attālums: 13,5 mm (ekvivalents: 58 mm), apertūra: f/1,0, fokuss: no 5 m līdz ∞

Digitālā tālummaiņa 1x, 2x, 4x, 8x

Video izšķirtspēja 640×512 @ 30 Hz

Video formāts MP4

Attēla izšķirtspēja 640×512

Attēla formāts R-JPEG (16 bitu)

Pikseļu solis 12 μm

Spektra josla 8-14 μm

Jutība (NETD) ≤50 mK @ f/1.0

Temperatūras mērīšanas metode Punktu mērītājs, platības mērīšana

Ainu diapazons -40 °C līdz 150 °C (augsts pastiprinājums), -40 °C līdz 550 °C (zems pastiprinājums)

Temperatūras brīdinājums Atbalstīts

FFC Auto / manuāla

Palete Balta karsta/Fulgurīts/Dzelzs Sarkans/Karsts Dzelzs/Medicīna/Arktika/Varavīksne 1/Varavīksne 2/Tin/Black Hot

Lāzera tālmērs

Viļņa garums 905 nm

Mērījumu diapazons 3-1200 m (līdz vertikālai virsmai ar ≥12m diametru un 20% atstarošanas ātrumu)

Mērījumu precizitāte ± (0,2 m + D × 0,15%), D ir attālums līdz vertikālai virsmai

Iespējas

Hibrīda optiskā tālummaiņa 23 × (DFOV: 4°, EQV: 556,2 mm)

Maks. Tālummaiņa 200 × (DFOV): 0,5°, EQV: 4800 mm)

Uzņemt ar vienu klikšķi Viens klikšķis, lai vienlaikus saglabātu 3 kameru (tālummaiņas, platleņķa un termokameras) video vai attēlu.

Norādiet uz mērķi Veiciet dubultklikšķi uz platās/termiskās kameras skata, pēc tam sistēma automātiski pārvietos kardānu, lai fokusētos uz interesējošo punktu.

Augstas izšķirtspējas režģa fotoattēlu rāmis Iestatiet interesējošo apgabalu plašā kameras skatā, un tālummaiņas kamera automātiski uzņems 20 MP attēlu kopu šajā apgabalā. Šie attēli tiek saglabāti kopā ar pārskata attēlu, ko var apskatīt sīkāk.

Atbalstīta nakts aina (tālummaiņas kamera)

Laika zīmogs, tostarp GPS, datums un laiks

Uzglabāšana

Atbalstītā SD karte MicroSD karte (maksimālā ietilpība: 128 GB, nepieciešama UHS-1 Speed Grade 3)

Atbalstītās failu sistēmas FAT32 (≤ 32 GB), exFAT (> 32 GB)

Ieteicamās Micro SD kartes:

TOSHIBA EXCERIA PRO 32GB micro SD HC II

SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I

TOSHIBA EXCERIA PRO 64GB micro SD XC II

SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I

SAMSUNG_EVO_128GB_micro SD 3 XC I

TOSHIBA EXCERIA M303E 32GB micro SD HC I

TOSHIBA EXCERIA M303E 64GB micro SD XC I

TOSHIBA EXCERIA M303E 64GB micro SD XC I

TOSHIBA EXCERIA M303 128GB micro SD XC I

SAMSUNG_EVO_64GB_micro SD 3 XC I
