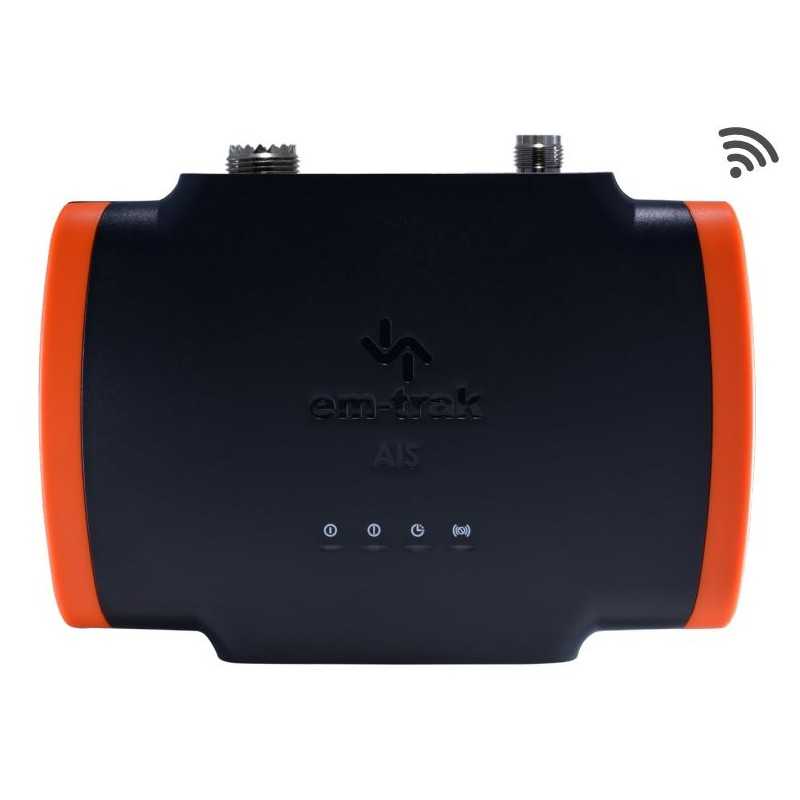

em-trak B922 (Wi-Fi und BT) Klasse B 2W AIS-Transceiver

Der B922 ist ein 2-W-CSTDMA-AIS-Transceiver der Klasse B, der durch die fortschrittliche Technologie von em-trak unübertroffene Leistung und extrem niedrigen Stromverbrauch bietet. Es ist klein und leicht und kombiniert integrierte WiFi- und Bluetooth-Funktionen für nahtlose drahtlose Konnektivität und AIS-Datenstreaming, kompatibel mit jedem Mobilgerät oder PC.

Seine flexible Konnektivität bedeutet, dass es von bis zu neun verschiedenen Geräten gleichzeitig verwendet werden kann, um sicherzustellen, dass jeder an Bord jeden Tag das Beste aus Ihrem Transceiver und der zugehörigen Bordausrüstung herausholt. Der B922-Transceiver arbeitet auch nahtlos mit der CONNECT-AIS-App von em-trak zusammen, um die Programmierung, Konfiguration und Geräteüberwachung einfacher als je zuvor zu machen.

Wie alle Produkte der branchenführenden B900-Reihe ist der B922 so konstruiert, dass er Echtzeit-Datenverarbeitung auch an der Reichweitengrenze liefert. Es ist mit dem einzigartigen FLEXI-FIT-Halterungssystem von em-trak ohne Schrauben einfach zu installieren und wird jahrelang wartungsfrei funktionieren.

MERKMALE

• Zertifizierte AIS-Klasse B – 2 W CSTDMA
• Integriertes WLAN und Bluetooth
• Globale Zertifizierung - USCG / FCC / Kanada / Europa
• SRT-AIS™ Transceiver Engine für überragende bewährte Leistung
• FLEXI-FIT™ Halterungssystem für eine einfache, bequeme und sichere Installation
• Interner Hochleistungs-GPS-Empfänger und Antenne (externe Antenne optional)
• Wasser-, spritzwasser- und feuchtigkeitsfest (IPx6, IPx7 zertifiziert)
• Geschützt vor Vibrationen, Stößen und extremen Temperaturen
• Klein und leicht
• Ultraniedriger Stromverbrauch – Klassenbester
• Garantierte Konnektivität und Interoperabilität mit jeder App, Kartenplotter, Smartphone, Tablet oder PC
• NMEA 0183 und NMEA 2000
• Automatisierte Zustands- und Leistungsüberwachung
• Silent-Mode-Funktion (Übertragung aus).
• Verbesserte HF-Abschirmung zum Schutz vor elektromagnetischen Störungen
• Eingebauter Überspannungsschutz

PHYSIKALISCHE UND UMWELTSPEZIFIKATION

Größe (H x B x T) 150 x 115 x 45 mm

Gewicht 385g

Betriebstemperatur -25°C bis +55°C

Lagertemperatur -25°C bis +70°C

Schutzart IPx6 und IPx7

ELEKTRISCHE SPEZIFIKATION

Versorgungsspannung 12V oder 24V DC

Versorgungsspannungsbereich 9,6 V - 31,2 V DC

Durchschnittlicher Strom (bei 12 V) 170 mA

Durchschnittlicher Strom (bei 12 V) (drahtlos aus) 135 mA

Spitzenstrom 2A

Durchschnittliche Leistungsaufnahme (bei 12 V) 2,0 W

Durchschnittlicher Stromverbrauch (bei 12 V) (drahtlos aus) 1,6 W

Galvanische Trennung Nur NMEA 0183-Eingänge, NMEA 2000, VHF-Antennenanschluss

ANSCHLÜSSE

UKW-Antenne SO-239

GNSS-TNC

Stromversorgung/NMEA 0183/Silent-Modus 12-Wege-Ring-Multipol

NMEA 2000 5-poliger Micro-C-Anschluss

USB USB Micro-B

DATENSCHNITTSTELLEN

NMEA 0183 2 x bidirektionale Anschlüsse

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Virtueller USB-PC-COM-Anschluss für NMEA 0183-Daten

WLAN IEEE 802.11 (a/b/g), Client- und Access Point-Modus unterstützt (2 Verbindungen im Access Point-Modus)

Bluetooth BT Classic 4.0, 7 gleichzeitige Verbindungen

EINHALTUNG VON STANDARDS

AIS-Standards IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsicherheitsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Umweltnormen IEC 60945 Ed. 4

Standards für serielle Datenschnittstellen IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ausgabe 3.101

GNSS-Leistungsstandards IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Unterstützte Systeme GPS, GLONASS, BeiDou, Galileo (zwei beliebige Kombinationen, drei einschließlich GPS, Galileo)

Kanäle 72

Interne/externe Antenne Interne oder optionale externe Antenne

Zeit bis zum ersten Fix vom Kaltstart 26s

VHF-TRANSCEIVER

VDL-Zugriffsschema CSTDMA

Betriebsfrequenz 156,025 MHz - 162,025 MHz

Kanalbandbreite 25kHz

Empfänger/Sender 2 x Empfänger, 1 x Sender

Empfindlichkeit des AIS-Empfängers (20 % PER) -111 dBm

AIS-Senderleistung 2 W (+33 dBm)

BENUTZEROBERFLÄCHE

Anzeigen Power, Sendezeitüberschreitung, Fehler, Silent-Modus
