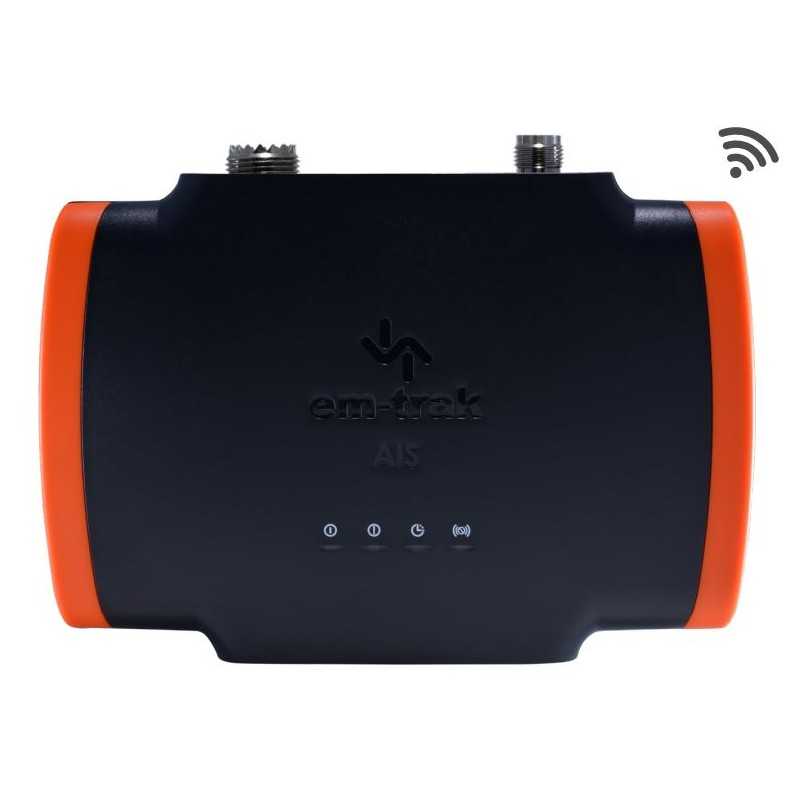

em-trak B922 (Wi-Fi en BT) Klasse B 2W AIS-transceiver

De B922 is een 2W CSTDMA klasse B AIS-transceiver, die ongeëvenaarde prestaties en een ultralaag stroomverbruik biedt dankzij de geavanceerde technologie van em-trak. Het is klein en lichtgewicht en combineert geïntegreerde WiFi- en Bluetooth-mogelijkheden voor naadloze draadloze connectiviteit en AIS-gegevensstreaming, compatibel met elk mobiel apparaat of pc.

Dankzij de flexibele connectiviteit kan het door maximaal negen verschillende apparaten tegelijk worden gebruikt, zodat iedereen aan boord elke dag het meeste uit uw transceiver en aanverwante apparatuur aan boord haalt. De B922-transceiver werkt ook naadloos samen met em-trak's CONNECT-AIS-app om programmering, configuratie en apparaatbewaking eenvoudiger dan ooit tevoren te maken.

Zoals alle producten in de toonaangevende B900-reeks, is de B922 ontworpen om realtime gegevensverwerking te leveren, zelfs bij de limiet van het bereik. Het is eenvoudig te installeren met em-trak's unieke FLEXI-FIT 'no screw' beugelsysteem en zal jarenlang zonder onderhoud werken.

KENMERKEN

• Gecertificeerde AIS klasse B – 2W CSTDMA
• Geïntegreerde WiFi en Bluetooth
• Wereldwijde certificering - USCG / FCC / Canada / Europa
• SRT-AIS™ Transceiver Engine voor overtreffende trap bewezen prestaties
• FLEXI-FIT™-beugelsysteem voor eenvoudige, gemakkelijke en veilige installatie
• Interne krachtige GPS-ontvanger en antenne (externe antenne optioneel)
• Water-, druksproei- en vochtbestendig (IPx6, IPx7 gecertificeerd)
• Beschermd tegen trillingen, schokken en extreme temperaturen
• Klein en lichtgewicht
• Ultra-laag stroomverbruik – beste in zijn klasse
• Gegarandeerde connectiviteit en interoperabiliteit met elke app, kaartplotter, smartphone, tablet of pc
• NMEA 0183 & NMEA 2000
• Geautomatiseerde gezondheids- en prestatiebewaking
• Stille modus (zend-uit) functie
• Verbeterde RF-screening ter bescherming tegen elektromagnetische interferentie
• Ingebouwde overspanningsbeveiliging

FYSIEKE EN MILIEUSPECIFICATIE

Afmeting (H x B x D) 150 x 115 x 45 mm

Gewicht 385g

Bedrijfstemperatuur -25°C tot +55°C

Opslagtemperatuur -25°C tot +70°C

Bescherming tegen binnendringen IPx6 en IPx7

ELEKTRISCHE SPECIFICATIE:

Voedingsspanning 12V of 24V DC

Voedingsspanningsbereik 9,6V - 31,2V DC

Gemiddelde stroom (bij 12V) 170mA

Gemiddelde stroom (bij 12V) (draadloos uit) 135mA

Piekstroom 2A

Gemiddeld stroomverbruik (bij 12V) 2,0W

Gemiddeld stroomverbruik (bij 12V) (draadloos uit) 1,6 W

Galvanische scheiding Alleen NMEA 0183-ingangen, NMEA 2000, VHF-antennepoort

CONNECTOREN

VHF antenne SO-239

GNSS TNC

Power/NMEA 0183/stille modus 12-weg circulaire multipole

NMEA 2000 5-weg Micro-C-connector

USB USB Micro-B

GEGEVENSINTERFACES

NMEA 0183 2 x bidirectionele poorten

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuele com-poort voor NMEA 0183 data

WiFi IEEE 802.11 (a/b/g), client- en toegangspuntmodus ondersteund (2 verbindingen in toegangspuntmodus)

Bluetooth BT Classic 4.0, 7 gelijktijdige verbindingen

NALEVING VAN NORMEN

AIS-normen IEC 62287-1 Ed. 3 ITU-R M.1371.5

Productveiligheidsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Milieunormen IEC 60945 Ed. 4

Standaarden voor seriële data-interface IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS prestatienormen IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Ondersteunde systemen GPS, GLONASS, BeiDou, Galileo (twee van elke combinatie, drie inclusief GPS, Galileo)

Kanalen 72

Interne/externe antenne Interne of optionele externe antenne

Tijd tot eerste fix van koude start 26s

VHF-ZENDONTVANGER

VDL-toegangsschema CSTDMA

Bedrijfsfrequentie 156.025MHz - 162.025MHz

Kanaalbandbreedte 25 kHz

Ontvangers/zenders 2 x ontvangers, 1 x zender

Gevoeligheid AIS-ontvanger (20% PER) -111dBm

AIS zender vermogen 2W (+33dBm)

GEBRUIKERSOMGEVING

Indicatoren Voeding, zendtime-out, fout, stille modus
