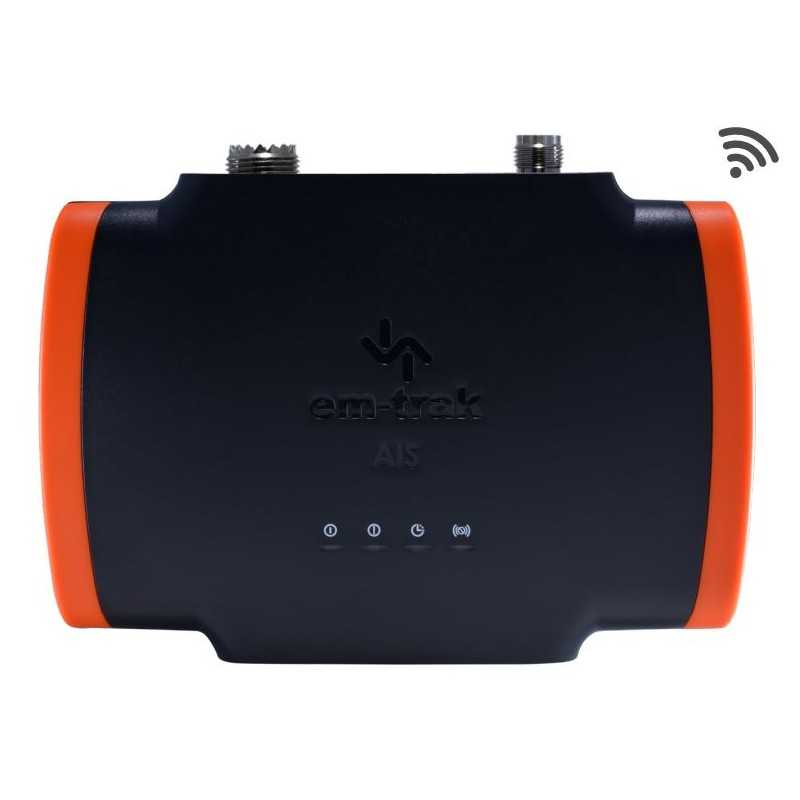

em-trak B922 (Wi-Fi och BT) Klass B 2W AIS-transceiver

B922 är en 2W CSTDMA klass B AIS-transceiver, som erbjuder oöverträffad prestanda och ultralåg strömförbrukning genom em-traks avancerade teknologi. Liten och lätt, den kombinerar integrerade WiFi- och Bluetooth-funktioner för sömlös trådlös anslutning och AIS-dataströmning, kompatibel med alla mobila enheter eller datorer.

Dess flexibla anslutningsmöjligheter gör att den kan användas av upp till nio olika enheter samtidigt, vilket säkerställer att alla ombord får ut det mesta av din transceiver och tillhörande utrustning ombord varje dag. B922-transceivern fungerar också sömlöst med em-traks CONNECT-AIS-app för att göra programmering, konfiguration och enhetsövervakning enklare än någonsin tidigare.

Liksom alla produkter i det klassledande B900-sortimentet är B922 konstruerad för att leverera databehandling i realtid, även vid intervallgränsen. Den är enkel att installera med em-traks unika FLEXI-FIT "no screw"-fästesystem och kommer att fungera utan underhåll i många år framöver.

FUNKTIONER

• Certifierad AIS klass B – 2W CSTDMA
• Integrerad WiFi och Bluetooth
• Global certifiering - USCG / FCC / Kanada / Europa
• SRT-AIS™ Transceiver Engine för överlägsen beprövad prestanda
• FLEXI-FIT™ fästsystem för enkel, bekväm och säker installation
• Intern högpresterande GPS-mottagare och antenn (extern antenn tillval)
• Vatten-, tryckspray- och fuktsäker (IPx6, IPx7-certifierad)
• Skyddad från vibrationer, stötar och extrema temperaturer
• Liten och lätt
• Ultralåg strömförbrukning – bäst i klassen
• Garanterad anslutning och interoperabilitet med valfri app, kartplotter, smart telefon, surfplatta eller PC
• NMEA 0183 & NMEA 2000
• Automatiserad hälso- och prestationsövervakning
• Tyst läge (sändning av) funktion
• Förbättrad RF-skärmning för att skydda mot elektromagnetiska störningar
• Inbyggt överspänningsskydd

FYSISK OCH MILJÖ SPECIFIKATION

Storlek (H x B x D) 150 x 115 x 45mm

Vikt 385g

Drifttemperatur -25°C till +55°C

Förvaringstemperatur -25°C till +70°C

Inträngningsskydd IPx6 och IPx7

ELEKTRISK SPECIFIKATION

Matningsspänning 12V eller 24V DC

Matningsspänningsområde 9,6V - 31,2V DC

Medelström (vid 12V) 170mA

Medelström (vid 12V) (trådlös avstängd) 135mA

Toppström 2A

Genomsnittlig strömförbrukning (vid 12V) 2,0W

Genomsnittlig strömförbrukning (vid 12V) (trådlös avstängd) 1,6W

Galvanisk isolering Endast NMEA 0183-ingångar, NMEA 2000, VHF-antennport

KONTAKTER

VHF-antenn SO-239

GNSS TNC

Ström/NMEA 0183/tyst läge 12-vägs cirkulär multipol

NMEA 2000 5-vägs Micro-C-kontakt

USB USB Micro-B

DATAGRÄNSSNITT

NMEA 0183 2 x dubbelriktade portar

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuell com-port för NMEA 0183-data

WiFi IEEE 802.11 (a/b/g), klient- och åtkomstpunktläge stöds (2 anslutningar i åtkomstpunktläge)

Bluetooth BT Classic 4.0, 7 samtidiga anslutningar

UPPFYLLNING AV STANDARDER

AIS-standarder IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsäkerhetsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Miljöstandarder IEC 60945 Ed. 4

Seriella datagränssnittsstandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestandastandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

System som stöds GPS, GLONASS, BeiDou, Galileo (två av valfri kombination, tre inklusive GPS, Galileo)

Kanaler 72

Intern/extern antenn Intern eller extern antenn som tillval

Dags att först fixa från kallstart 26s

VHF-SÄNDARE

VDL-åtkomstschema CSTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbandbredd 25kHz

Mottagare/sändare 2 x mottagare, 1 x sändare

AIS-mottagarens känslighet (20% PER) -111dBm

AIS-sändareffekt 2W (+33dBm)

ANVÄNDARGRÄNSSNITT

Indikatorer Ström, timeout för sändning, fel, tyst läge
