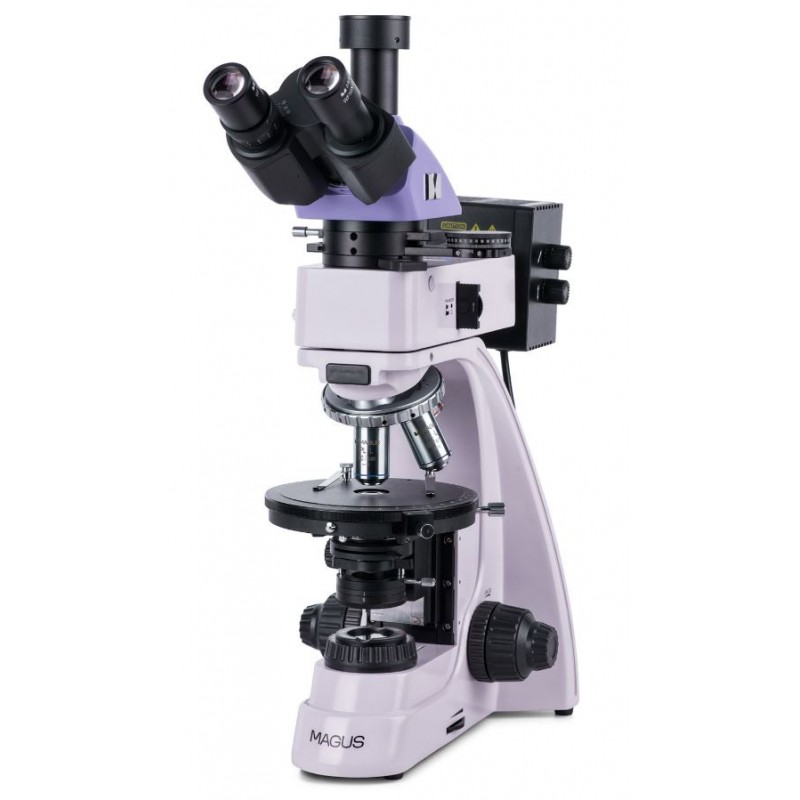

MAGUS Pol 850 Polarisationsmikroskop

Das Mikroskop dient zur Untersuchung von Objekten in polarisiertem und natürlichem Licht.

Im Durchlicht können Sie geologische Proben sowie anisotrope biologische und polymere Proben in dünnen Schnitten untersuchen.

Im reflektierten Licht – polierte Abschnitte mit einer polierten Seite. Die Dicke der polierten Abschnitte ist beliebig und beträgt normalerweise 5–10 mm. Mit dem Mikroskop können Sie undurchsichtige Objekte mit einer Dicke von bis zu 15 mm untersuchen.

Ein Polarisationsmikroskop nutzt die Doppelbrechung einer anisotropen Probe, um ein Bild zu liefern. Planpolarisiertes Licht spaltet sich beim Durchgang durch eine anisotrope Probe in zwei Strahlen auf und ändert die Polarisationsebene. Der Analysator bringt die Schwingungen der Strahlen in die gleiche Ebene und Achse, wodurch destruktive und konstruktive Interferenzen zwischen den beiden Wellenfronten entstehen. Das helle, kontrastreiche Bild ändert seine Farbe, wenn sich der Tisch dreht.

Dieses Mikroskop verfügt über spannungsfreie Objektive. Das Zwischenrohr nimmt den Analysator und die Bertrand-Linse auf und verfügt über einen Schlitz für Kompensatoren. Das Mikroskop wird in der Kristallographie, Petrographie, Mineralogie, Forensik, Medizin und anderen Wissenschaftsbereichen eingesetzt.

Mikroskopkopf

Trinokularer Kopf mit achromatischen Infinity-Plan-Objektiven. Im Trinokulartubus sind digitale Bilderfassungsgeräte montiert. Mit dem Lichtwegauswahlknopf für Okular/Kamera können Sie den Lichtstrahl entweder auf die Digitalkamera oder auf die Okulartuben richten.

Die Dioptrieneinstellung erfolgt am linken Tubus.

Rotierendes Objektivrevolver

Fünf Ziele. Zur Zentrierung der Lichtquelle dient ein freier Schlitz. In einem freien Steckplatz kann auch ein zusätzliches Objektiv eingebaut werden, um eine zusätzliche Vergrößerung zu erreichen. Durch das Design des Objektivrevolvers („vom Betrachter weg“) wird Platz an der Vorderseite des Tisches frei, sodass der Benutzer das in den Strahlengang eingeführte Objektiv sehen kann. Die Schlitze des Objektivrevolvers sind zentriert, um die optische Achse von Objektiv und Mikroskop auszurichten.

Ziele

Achromatische Infinity-Plan-Objektive sind speziell für Beobachtungen mit polarisiertem Licht konzipiert: Die spannungsfreie Optik sorgt dafür, dass die Doppelbrechung von der Probe und nicht von den optischen Elementen herrührt. Die Objektive sind für die Untersuchung von Proben ohne Deckgläser konzipiert.

Fokussierungsmechanismus

Koaxiale Grob- und Feinfokussierungsknöpfe befinden sich auf beiden Seiten an der Unterseite des Ständers. Der Benutzer kann seine Hände auf den Tisch legen und beim Beobachten eine entspannte Haltung einnehmen. Die Fokussierung erfolgt reibungslos und mühelos.

Das Design des Fokussiermechanismus ermöglicht eine schnelle Anpassung des Mikroskops nach einem Wechsel des Untersuchungsobjekts. Zu diesem Zweck befindet sich auf der rechten Seite ein Grobfokus-Sperrknopf. Die Grobspannung kann durch Drehen des Rings auf der linken Seite eingestellt werden.

Bühne

Der Tisch dreht sich um 360°, um die Farbänderung der Probe zu beobachten, wenn sich Polarisator und Analysator in einer gekreuzten Ausrichtung befinden. Der Tisch verfügt über eine Abstufung des Drehwinkels. Mit der Nonius-Skala werden Messungen mit einer Genauigkeit von 0,1° durchgeführt.

Der Tisch kann mit zwei Schrauben zentriert werden, da die Analyse eines anisotropen Objekts in polarisiertem Licht die genaue Ausrichtung der Drehachse des Tisches mit der optischen Achse des Mikroskops erfordert.

Lichtquelle

Sowohl in Auflicht- als auch in Durchlichtbeleuchtungen kommen 30W-Halogenlampen zum Einsatz. Halogenlampen geben Licht mit einer Farbtemperatur ab, die ein angenehmes Arbeiten ermöglicht. Die 30-W-Glühbirne ist hell genug, um mit den 4- bis 100-fach vergrößernden Objektiven beobachtet zu werden, die für die Hellfeld- und Polarisationslichtmikroskopie verwendet werden.

Auflichtbeleuchtung

Das Beleuchtungssystem ermöglicht den Aufbau der Köhler-Beleuchtung. Die Feld- und Aperturblenden sind werkseitig vorzentriert und erfordern keine zusätzliche Zentrierung. Bei Bedarf können die Membranen mit Zentrierschrauben justiert werden. Die Lichtquelle ist entlang dreier Achsen zentriert. Der abnehmbare Analysator und Polarisator sind für die Polarisationsmikroskopie-Technik vorgesehen. Der Polarisator dreht sich um 0–360°, der Analysator dreht sich um 360° und die Noniusskala am Analysator ermöglicht eine genaue Winkelmessung.

Mithilfe einer Reihe von Filtern können Sie die Farbwiedergabe anpassen.

Durchlichtbeleuchtung

Köhler-Beleuchtung: verstellbare Leuchtfeldblende; zentrierter und höhenverstellbarer Abbe-Kondensor mit verstellbarer Aperturblende und schwenkbarer Vorsatzlinse. NA = 1,25. Der Polarisator ist um 0–360° drehbar, mit vier Drehwinkelmarkierungen von 0°, 90°, 180° und 270° auf der Skala. Der Analysator ist um 360° drehbar, die Noniusskala am Analysator ermöglicht eine genaue Winkelmessung.

Köhlersche Beleuchtung im Auf- und Durchlicht

Der Köhler-Beleuchtungsaufbau verbessert die Bildqualität einer Probe. Mit einer solchen Beleuchtung erreichen Sie eine maximale Auflösung an jedem Objektiv und eine gleichmäßige Ausleuchtung des Sichtfeldes ohne Abdunkelung an den Rändern. Das Untersuchungsobjekt ist scharf abgebildet und die Bildartefakte sind entfernt.

Untersuchung von Proben in polarisiertem Licht

Das Zwischenrohr nimmt den Analysator und die Bertrand-Linse auf und verfügt über einen Schlitz für Kompensatoren. Der Analysator wird in den Lichtweg eingefügt, um Objekte in polarisiertem Licht zu beobachten. Wenn sich Polarisator und Analysator drehen, ändert sich der Polarisationswinkel. Eine zueinander senkrechte Position erreichen Sie, indem Sie beide Filter auf die Position „0“ stellen. Wenn das Mikroskopstativ gedreht wird, reflektiert die Oberfläche der Probe das Licht je nach Polarisationswinkel unterschiedlich. Die Bertrand-Linse wird für konoskopische Untersuchungen verwendet. Die Kompensatoren sollen den Kontrast von Proben mit schwacher Doppelbrechung verbessern.

Zubehör

Für das Mikroskop gibt es eine Reihe von Zubehörteilen.

Für die Untersuchung von Objekten bis zu 0,32 µm können zusätzliche Objektive verwendet werden.

Okulare erweitern den Vergrößerungsbereich des Mikroskops. Zusätzliche Okulare helfen dabei, das volle Potenzial eines häufiger genutzten Objektivs auszuschöpfen.

Eine Digitalkamera, die das Mikroskopbild auf einem Monitor ausgibt, Dateien speichert und über eine Software verfügt, die Proben in Echtzeit vermisst. Ein Kalibrierschlitten zum Messen von Objekten, der mit einem Okular mit Skala oder der Kamerasoftware kombiniert werden kann.

Hauptmerkmale:

• Untersuchungen transparenter und undurchsichtiger anisotroper Proben in polarisiertem und natürlichem Licht
• Leistungsstarke 30-W-Halogen-Durchlicht- und Reflexionslichtquelle, die helles, natürliches Licht liefert
• Bertrand-Linse für Konoskopie und Orthoskopie, Kompensatoren und Köhler-Beleuchtung im Durchlicht und Auflicht
• Trinokularkopf mit Trinokulartubus zur Montage einer Digitalkamera; 100:0 und 0:100 Strahlteilung
• Planachromatische, spannungsfreie Objektive eliminieren falsche optische Effekte
• Bequeme Ausrichtung der Schlitze des Objektivrevolvers und der Bühne
• Drehbarer Rundtisch mit Nonius-Skala für präzise Winkelmessung
• Große Auswahl an optionalem Zubehör

Das Kit enthält:

• Basis mit Stromeingang, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflichtbeleuchtung mit Lampenhaus
• Trinokularer Kopf
• Zwischentubus mit Bertrand-Linse, Analysator- und Kompensatorschlitz
• Kompensatoren: λ-Kompensator, λ/4-Kompensator, Quarzkeil
• Achromatisches Infinity-Plan-Objektiv: PL 5x/0,12 WD 26,1 mm
• Achromatisches Infinity-Plan-Objektiv: PL 10x/0,25 WD 5,0 mm
• Achromatisches Infinity-Plan-Objektiv: PL 40x/0,6 (gefedert) WD 3,98 mm
• Achromatisches Infinity-Plan-Objektiv: PL 60x/0,7 (gefedert) WD 2,03 mm
• Okular 10x/20 mm (2 Stk.)
• 10x/20mm Okular mit Skala. Skalenwert: 0,1 mm
• C-Mount-Adapter 1x
• Sechskantschlüssel
• Netzkabel
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 82912

Marke MAGUS

Garantie 5

EAN 5905555018539

Verpackungsgröße (LxBxH) 44,7x42,2x67,5

Versandgewicht 11,5

Typ biologisch, leicht/optisch

Kopf trinokular

Düse Siedentopf

Kopfneigungswinkel 30°

Vergrößerung, x 50–600 Grundkonfiguration (*optional: 25–1000/1600/2000)

Okularrohrdurchmesser, mm 23,2

Okulare 10x/20; 10x/20 mit Skala (*optional: 16x/11; 20х/11)

Objektive Infinity Plan achromatisch, spannungsfrei: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*optional: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); Parfokale Höhe 45 mm, konzipiert für die Untersuchung von Proben ohne Deckgläser

Objektivrevolver für 5 Objektive, Zentrierung

Arbeitsabstand, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Bühne, mm Ø150

Tisch um 360° drehbar, Zentrierung, 1°-Abstufung des Drehwinkels; ein Nonius zum Messen von Winkeln mit einer Genauigkeit von 0,1°

Okular-Dioptrieneinstellung, Dioptrien ±5 (am linken Tubus)

Kondensor Abbe-Kondensor NA 1,25 mit verstellbarer Aperturblende und schwenkbarer Linse

Membran einstellbare Aperturblende, einstellbare Irisfeldblende

Fokus koaxial, Grobfokussierung (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtung Halogen

Helligkeitsanpassung ja

Stromversorgung 220 ± 22 V, 50 Hz, Wechselstromnetz

Lichtquellentyp Auflicht und Durchlicht: 12V/30W

Lichtfilter reflektiertes Licht: matt, gelb, grün, blau

Betriebstemperaturbereich,°C 5...+35

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Polarisator für Durchlicht: mit 0°, 90°, 180°, 270° Markierungen auf der Skala; 360° drehbar; reflektiertes Licht: abnehmbar

Zwischenrohr-Einbauanalysator mit Drehung 0–360°; eine Noniusskala zum Messen von Winkeln mit einer Genauigkeit von 0,1°; Bertrand-Linse; Schlitz zum Einbau von Kompensatoren

Kompensator λ-Kompensator; λ/4-Kompensator; Quarzkeil

Anwendung Labor/Medizin

Beleuchtungsort dual

Forschungsmethode Hellfeld, Polarisation

Beutel/Koffer/Beutel im Set mit Staubschutzhülle
