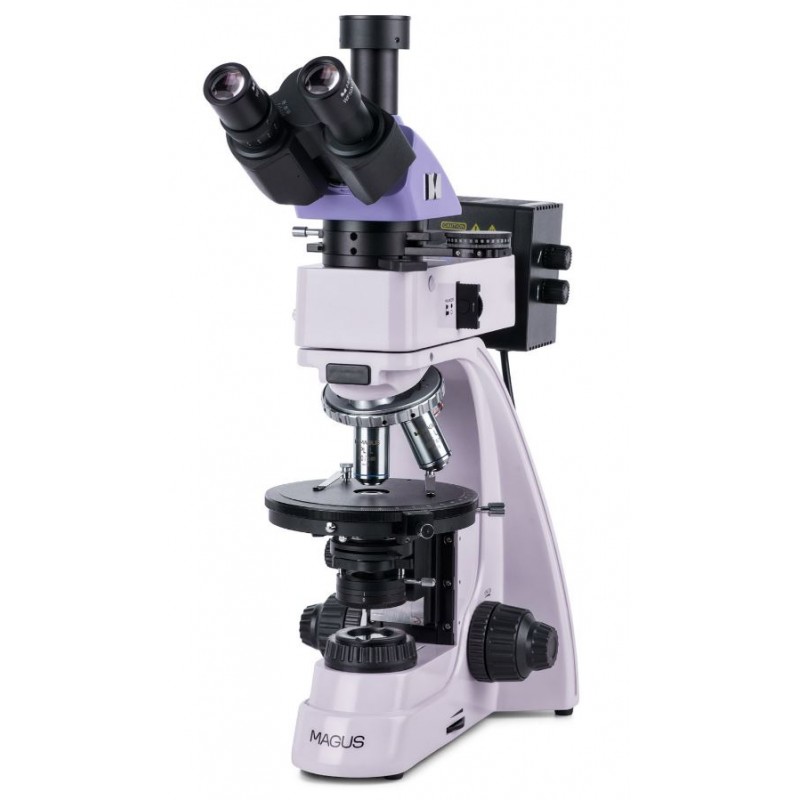

Mikroskop Polarisasi MAGUS Pol 850

Mikroskop dirancang untuk mempelajari objek dalam cahaya terpolarisasi dan alami.

Dalam cahaya yang ditransmisikan, Anda dapat mempelajari spesimen geologi serta spesimen biologi dan polimer anisotropik dalam bagian tipis.

Dalam cahaya yang dipantulkan – bagian yang dipoles dengan satu sisi yang dipoles. Ketebalan bagian yang dipoles bisa berubah-ubah, biasanya 5–10 mm. Mikroskop memungkinkan Anda memeriksa benda buram dengan ketebalan hingga 15mm.

Mikroskop polarisasi menggunakan birefringence spesimen anisotropik untuk menghasilkan gambar. Cahaya terpolarisasi bidang, ketika melewati spesimen anisotropik, terbagi menjadi dua berkas dan mengubah bidang polarisasi. Alat analisa membawa getaran berkas ke dalam bidang dan sumbu yang sama, sehingga menyebabkan terjadinya interferensi destruktif dan konstruktif antara dua muka gelombang. Gambar yang cerah dan kontras tinggi berubah warna saat panggung diputar.

Mikroskop ini memiliki tujuan bebas regangan. Tabung perantara menampung alat analisa dan lensa Bertrand, dan memiliki slot untuk kompensator. Mikroskop digunakan dalam kristalografi, petrografi, mineralogi, forensik, kedokteran, dan bidang ilmu lainnya.

Kepala mikroskop

Kepala trinokular dengan tujuan akromatik rencana tak terhingga. Perangkat penangkap gambar digital dipasang di tabung trinokular. Kenop pemilihan jalur cahaya lensa mata/kamera memungkinkan Anda mengarahkan berkas cahaya ke kamera digital atau tabung lensa mata.

Penyesuaian diopter ada di tabung kiri.

Penutup hidung berputar

Lima tujuan. Slot gratis digunakan untuk memusatkan sumber cahaya. Sasaran tambahan juga dapat dipasang di slot gratis untuk mencapai pembesaran ekstra. Desain nosepiece yang berputar (“menjauh dari pengamat”) mengosongkan ruang di depan panggung dan, oleh karena itu, pengguna dapat melihat objektif yang dimasukkan ke dalam jalur optik. Slot nosepiece yang berputar dipusatkan untuk menyelaraskan sumbu optik objektif dan mikroskop.

Tujuan

Sasaran akromatik rencana tak terbatas dirancang khusus untuk pengamatan cahaya terpolarisasi: Optik bebas regangan memastikan bahwa birefringence berasal dari spesimen dan bukan dari elemen optik. Tujuannya dirancang untuk mempelajari sampel tanpa sampul.

Mekanisme pemfokusan

Kenop pemfokusan kasar dan halus koaksial terletak di bagian bawah dudukan di kedua sisi. Pengguna dapat meletakkan tangannya di atas meja dan mengambil pose santai sambil mengamati. Penyesuaian fokusnya mulus dan mudah.

Desain mekanisme pemfokusan menyediakan penyesuaian mikroskop yang cepat setelah mengubah objek penelitian. Untuk tujuan ini, kenop pengunci fokus kasar terletak di sisi kanan. Ketegangan kasar dapat diatur dengan memutar cincin di sisi kiri.

Panggung

Panggung diputar 360° untuk melihat perubahan warna sampel ketika polarizer dan penganalisis berada dalam orientasi bersilangan. Panggungnya mempunyai gradasi sudut putaran. Dengan skala nonier, pengukuran dilakukan dengan ketelitian 0,1°.

Panggung dapat dipusatkan dengan dua sekrup karena analisis objek anisotropik dalam cahaya terpolarisasi memerlukan keselarasan sumbu rotasi panggung dengan sumbu optik mikroskop.

Sumber cahaya

Lampu halogen 30W digunakan pada iluminator cahaya yang dipantulkan dan ditransmisikan. Bohlam halogen memancarkan cahaya dengan suhu warna yang memungkinkan kenyamanan bekerja. Bohlam 30W cukup terang untuk Anda amati dengan tujuan pembesaran 4x hingga 100x yang digunakan untuk mikroskop cahaya medan terang dan terpolarisasi.

Penerangan cahaya yang dipantulkan

Sistem iluminasi memungkinkan pengaturan iluminasi Köhler. Diafragma bidang dan bukaan telah dipusatkan sebelumnya di pabrik dan tidak memerlukan pemusatan tambahan. Jika perlu, diafragma dapat disetel dengan sekrup pemusatan. Sumber cahaya dipusatkan pada tiga sumbu. Alat analisa dan polarizer yang dapat dilepas ditujukan untuk teknik mikroskop polarisasi. Polarizer berputar 0–360°, penganalisis berputar 360°, dan skala vernier pada penganalisis memberikan pengukuran sudut yang akurat.

Seperangkat filter dapat membantu Anda menyesuaikan reproduksi warna.

Penerangan cahaya yang ditransmisikan

Penerangan Köhler: diafragma bidang yang dapat disesuaikan; kondensor Abbe terpusat dan dapat diatur ketinggiannya dengan diafragma bukaan yang dapat disesuaikan dan lensa bantu putar. TIDAK = 1,25. Polarizer dapat diputar 0–360°, dengan empat sudut rotasi tanda 0°, 90°, 180°, 270° pada skala. Alat analisa berputar 360°, skala vernier pada alat analisa memberikan pengukuran sudut yang akurat.

Iluminasi Köhler dalam cahaya yang dipantulkan dan ditransmisikan

Pengaturan iluminasi Köhler meningkatkan kualitas gambar spesimen. Dengan pencahayaan seperti itu, Anda dapat mencapai resolusi maksimum pada setiap objektif dan pencahayaan seragam pada bidang pandang tanpa penggelapan di bagian tepinya. Objek studi berada dalam fokus yang tajam, dan artefak gambar dihilangkan.

Mempelajari sampel dalam cahaya terpolarisasi

Tabung perantara menampung alat analisa dan lensa Bertrand, dan memiliki slot untuk kompensator. Alat analisa dimasukkan ke dalam jalur cahaya untuk mengamati objek dalam cahaya terpolarisasi. Ketika polarizer dan analisa berputar, sudut polarisasi berubah. Anda dapat mencapai posisi saling tegak lurus dengan mengatur kedua filter ke posisi “0”. Ketika dudukan mikroskop diputar, bergantung pada sudut polarisasi, permukaan sampel memantulkan cahaya secara berbeda. Lensa Bertrand digunakan untuk studi konoskopi. Kompensator dirancang untuk meningkatkan kontras sampel dengan birefringence lemah.

Aksesoris

Ada sederet aksesoris yang dirancang untuk mikroskop.

Tujuan tambahan dapat digunakan untuk mempelajari objek hingga 0,32µm.

Lensa mata memperluas rentang perbesaran mikroskop. Lensa mata tambahan akan membantu memanfaatkan potensi penuh dari lensa objektif yang lebih sering digunakan.

Kamera digital yang menampilkan gambar mikroskop pada monitor, menyimpan file, dan memiliki perangkat lunak yang melakukan pengukuran spesimen secara real-time. Slide kalibrasi untuk mengukur objek yang dapat dikombinasikan dengan lensa mata dengan skala atau perangkat lunak kamera.

Fitur utama:

• Studi sampel anisotropik transparan dan buram dalam cahaya terpolarisasi dan alami
• Sumber cahaya transmisi dan pantulan halogen 30W yang kuat memberikan cahaya alami yang terang
• Lensa Bertrand untuk konoskopi dan ortoskopi, kompensator, dan penerangan Köhler dalam cahaya yang ditransmisikan dan dipantulkan
• Kepala trinokular dengan tabung trinokular untuk memasang kamera digital; pemisahan sinar 100:0 dan 0:100
• Rencanakan tujuan bebas regangan akromatik untuk menghilangkan efek optik palsu
• Penyelarasan yang nyaman pada slot dan panggung nosepiece yang berputar
• Panggung bundar yang dapat diputar dengan skala vernier untuk pengukuran sudut yang presisi
• Berbagai macam aksesori opsional

Perlengkapannya meliputi:

• Basis dengan input daya, sumber cahaya dan kondensor yang ditransmisikan, mekanisme pemfokusan, panggung, dan nosepiece yang berputar
• Iluminator cahaya yang dipantulkan dengan rumah lampu
• Kepala trinokular
• Tabung perantara dengan lensa Bertrand, slot penganalisis dan kompensator
• Kompensator: kompensator λ, kompensator λ/4, irisan kuarsa
• Sasaran akromatik rencana tak terhingga: PL 5x/0,12 WD 26,1 mm
• Sasaran akromatik rencana tak terhingga: PL 10x/0,25 WD 5,0 mm
• Sasaran akromatik rencana tak terhingga: PL 40x/0,6 (bermuatan pegas) WD 3,98 mm
• Sasaran akromatik rencana tak terhingga: PL 60x/0,7 (bermuatan pegas) WD 2,03 mm
• Lensa mata 10x/20 mm (2 buah.)
• Lensa mata 10x/20mm dengan skala. Nilai skala: 0,1 mm
• Adaptor c-mount 1x
• Kunci pas segi enam
• Kabel listrik
• Penutup debu
• Panduan pengguna dan kartu garansi

Spesifikasi

ID Produk 82912

Merk MAGUS

Garansi 5

EAN 5905555018539

Ukuran paket (PxLxT) 44.7x42.2x67.5

Berat Pengiriman 11,5

Tipe biologis, ringan/optik

Trinokuler kepala

Nosel Siedentopf

Sudut kemiringan kepala 30°

Pembesaran, konfigurasi dasar x 50–600 (*opsional: 25–1000/1600/2000)

Diameter tabung lensa mata, mm 23,2

Lensa mata 10х/20; 10x/20 dengan skala (*opsional: 16x/11; 20х/11)

Sasaran rencana tak terhingga akromatik, bebas regangan: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0.7 (*opsional: PL 2.5x/0.07; PL 50x/0.7; PL 80x/0.8; PL 100x/0.85); tinggi parfocal 45mm, dirancang untuk mempelajari spesimen tanpa slip penutup

Nosepiece berputar untuk 5 tujuan, terpusat

Jarak kerja, mm 26,1 (5x); 5.0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Panggung, mm Ø150

Fitur panggung dapat diputar 360 °, terpusat, kelulusan 1 ° dari sudut rotasi; skala nonier untuk mengukur sudut dengan ketelitian 0,1°

Penyesuaian diopter lensa mata, dioptri ±5 (di tabung kiri)

Kondensor Kondensor Abbe NA 1.25 dengan diafragma aperture yang dapat disesuaikan dan lensa putar

Diafragma bukaan yang dapat disesuaikan, diafragma bidang iris yang dapat disesuaikan

Fokus koaksial, pemfokusan kasar (21mm, 39,8mm/lingkaran, dengan kenop pengunci dan kenop pengatur ketegangan) dan pemfokusan halus (0,002mm)

Penerangan halogen

Penyesuaian kecerahan ya

Catu daya 220±22V, 50Hz, jaringan AC

Jenis sumber cahaya cahaya yang dipantulkan dan ditransmisikan: 12V/30W

Filter cahaya memantulkan cahaya: matt, kuning, hijau, biru

Kisaran suhu pengoperasian,°C 5...+35

Tingkat pengguna pengguna berpengalaman, profesional

Tingkat kesulitan perakitan dan pemasangan rumit

Polarizer mentransmisikan cahaya: dengan tanda 0°, 90°, 180°, 270° pada skala; Dapat diputar 360°; cahaya yang dipantulkan: dapat dilepas

Alat analisa internal tabung perantara dengan rotasi 0–360°; skala nonier untuk mengukur sudut dengan ketelitian 0,1°; lensa Bertrand; slot untuk memasang kompensator

Kompensator λ kompensator; kompensator λ/4; irisan kuarsa

Aplikasi laboratorium/medis

Lokasi penerangan ganda

Metode penelitian medan terang, polarisasi

Kantong/kotak/tas dalam set penutup debu
