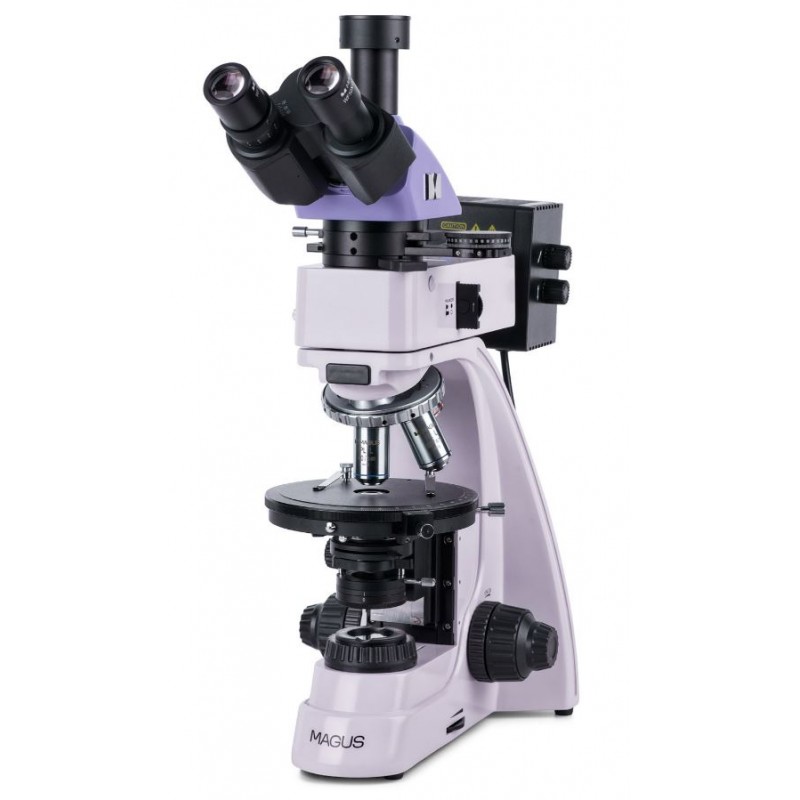

Mikroskop polaryzacyjny MAGUS Pol 850

Mikroskop przeznaczony jest do badania obiektów w świetle spolaryzowanym i naturalnym.

W świetle przechodzącym można badać w cienkich przekrojach próbki geologiczne, anizotropowe próbki biologiczne i polimerowe.

W świetle odbitym – polerowane sekcje z jedną wypolerowaną stroną. Grubość polerowanych odcinków jest dowolna i zwykle wynosi 5–10 mm. Mikroskop umożliwia badanie obiektów nieprzezroczystych o grubości do 15mm.

Mikroskop polaryzacyjny wykorzystuje dwójłomność próbki anizotropowej do uzyskania obrazu. Światło spolaryzowane płasko, przechodząc przez próbkę anizotropową, rozdziela się na dwie wiązki i zmienia płaszczyznę polaryzacji. Analizator sprowadza drgania wiązek do tej samej płaszczyzny i osi, powodując w ten sposób wystąpienie destrukcyjnej i konstruktywnej interferencji pomiędzy dwoma czołami fal. Jasny obraz o wysokim kontraście zmienia kolor, gdy scena się obraca.

Mikroskop ten posiada obiektywy odporne na naprężenia. Tubus pośredni mieści analizator i soczewkę Bertranda oraz posiada gniazdo na kompensatory. Mikroskop znajduje zastosowanie w krystalografii, petrografii, mineralogii, kryminalistyce, medycynie i innych dziedzinach nauki.

Głowica mikroskopu

Głowica trójokularowa z celownikami achromatycznymi o planie nieskończoności. W tubusie trójokularowym zamontowane są cyfrowe urządzenia rejestrujące obraz. Pokrętło wyboru ścieżki światła okularu/aparatu umożliwia skierowanie wiązki światła na aparat cyfrowy lub tubusy okularu.

Regulacja dioptrii znajduje się na lewym tubusie.

Obrotowy nosek

Pięć celów. Wolna szczelina służy do centrowania źródła światła. W wolnym gnieździe można także zamontować dodatkowy obiektyw, aby uzyskać dodatkowe powiększenie. Konstrukcja noska obrotowego („z dala od obserwatora”) uwalnia miejsce z przodu stolika, dzięki czemu użytkownik może zobaczyć obiektyw umieszczony w torze optycznym. Szczeliny w nosku obrotowym są wyśrodkowane w celu wyrównania osi optycznej obiektywu i mikroskopu.

Cele

Obiektywy planarno-achromatyczne typu Infinity zostały zaprojektowane specjalnie do obserwacji w świetle spolaryzowanym: pozbawiona naprężeń optyka gwarantuje, że dwójłomność pochodzi z próbki, a nie z elementów optycznych. Cele są przeznaczone do badania próbek bez szkiełek nakrywkowych.

Mechanizm ustawiania ostrości

Współosiowe pokrętła zgrubnej i dokładnej regulacji ostrości znajdują się w dolnej części stojaka po obu stronach. Użytkownik może położyć ręce na stole i przyjąć zrelaksowaną pozę podczas obserwacji. Regulacja ostrości przebiega płynnie i bez wysiłku.

Konstrukcja mechanizmu ogniskującego umożliwia szybką regulację mikroskopu po zmianie przedmiotu badań. W tym celu po prawej stronie umieszczono pokrętło blokady zgrubnej ostrości. Grubsze napięcie można regulować, obracając pierścień po lewej stronie.

Scena

Stolik obraca się o 360°, aby zobaczyć zmianę koloru próbki, gdy polaryzator i analizator znajdują się w orientacji skrzyżowanej. Stolik posiada stopniowanie kąta obrotu. Za pomocą noniusza pomiary dokonywane są z dokładnością do 0,1°.

Stolik można centrować za pomocą dwóch śrub, ponieważ analiza obiektu anizotropowego w świetle spolaryzowanym wymaga dokładnego ustawienia osi obrotu stolika z osią optyczną mikroskopu.

Źródło światła

Zarówno w oświetlaczach światła odbitego, jak i przechodzącego stosowane są żarówki halogenowe o mocy 30W. Żarówki halogenowe emitują światło o temperaturze barwowej umożliwiającej komfortową pracę. Żarówka o mocy 30 W jest wystarczająco jasna, aby można było prowadzić obserwacje przy użyciu obiektywów o powiększeniu od 4 do 100 razy, które są używane w mikroskopii w jasnym polu i świetle spolaryzowanym.

Oświetlenie światłem odbitym

System oświetlenia umożliwia ustawienie oświetlenia Köhlera. Membrany polowe i aperturowe są fabrycznie wycentrowane i nie wymagają dodatkowego centrowania. W razie potrzeby membrany można regulować za pomocą śrub centrujących. Źródło światła jest wyśrodkowane w trzech osiach. Wyjmowany analizator i polaryzator są przeznaczone do techniki mikroskopii polaryzacyjnej. Polaryzator obraca się w zakresie 0–360°, analizator obraca się o 360°, a noniusz analizatora zapewnia dokładny pomiar kąta.

Zestaw filtrów może pomóc w dostosowaniu reprodukcji kolorów.

Oświetlenie światłem przechodzącym

Oświetlenie Köhlera: regulowana przysłona polowa; centralnie umieszczony kondensor Abbego z możliwością regulacji wysokości, z regulowaną przysłoną aperturową i obrotową soczewką pomocniczą. NA = 1,25. Polaryzator można obracać w zakresie 0–360°, a na skali znajdują się cztery kąty obrotu: 0°, 90°, 180° i 270°. Analizator obraca się o 360°, noniusz na analizatorze zapewnia dokładny pomiar kąta.

Oświetlenie Köhlera w świetle odbitym i przechodzącym

Konfiguracja oświetlenia Köhlera poprawia jakość obrazu próbki. Dzięki takiemu oświetleniu można uzyskać maksymalną rozdzielczość każdego obiektywu oraz równomierne oświetlenie pola widzenia bez przyciemnień na krawędziach. Obiekt badania jest ostry, a artefakty obrazu są usuwane.

Badanie próbek w świetle spolaryzowanym

Tubus pośredni mieści analizator i soczewkę Bertranda oraz posiada gniazdo na kompensatory. Analizator umieszcza się na drodze światła w celu obserwacji obiektów w świetle spolaryzowanym. Kiedy polaryzator i analizator obracają się, zmienia się kąt polaryzacji. Pozycję wzajemnie prostopadłą można uzyskać ustawiając oba filtry w pozycji „0”. Kiedy statyw mikroskopu jest obracany, w zależności od kąta polaryzacji, powierzchnia próbki inaczej odbija światło. Do badań konoskopowych wykorzystuje się soczewkę Bertranda. Kompensatory mają na celu zwiększenie kontrastu próbek o słabej dwójłomności.

Akcesoria

Istnieje linia akcesoriów przeznaczonych do mikroskopu.

Dodatkowe obiektywy można stosować do badania obiektów o średnicy do 0,32 µm.

Okulary poszerzają zakres powiększeń mikroskopu. Dodatkowe okulary pozwolą w pełni wykorzystać potencjał częściej używanego obiektywu.

Aparat cyfrowy wyświetlający obraz mikroskopowy na monitorze, przechowujący pliki i wyposażony w oprogramowanie umożliwiające pomiary próbek w czasie rzeczywistym. Szkiełko kalibracyjne do pomiaru obiektów, które można połączyć z okularem ze skalą lub oprogramowaniem kamery.

Kluczowe cechy:

• Badania przezroczystych i nieprzezroczystych próbek anizotropowych w świetle spolaryzowanym i naturalnym
• Mocne, halogenowe źródło światła przechodzącego i odbitego o mocy 30 W, które zapewnia jasne, naturalne światło
• Soczewki Bertranda do konoskopii i ortoskopii, kompensatory i oświetlenie Köhlera w świetle przechodzącym i odbitym
• Głowica trójokularowa z tubusem trójokularowym do montażu aparatu cyfrowego; Podział wiązki 100:0 i 0:100
• Planowane, achromatyczne obiektywy pozbawione naprężeń eliminują fałszywe efekty optyczne
• Wygodne ustawienie szczelin nasadki obrotowej i stolika
• Obrotowy okrągły stolik ze skalą noniusza do precyzyjnego pomiaru kąta
• Szeroka gama opcjonalnych akcesoriów

Zestaw zawiera:

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskującym, stolikiem i noskiem obrotowym
• Oświetlacz światła odbitego z latarnią
• Głowa trójokularowa
• Tubus pośredni z soczewką Bertranda, analizatorem i szczeliną kompensacyjną
• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny Infinity: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny Infinity: PL 10x/0,25 WD 5,0 mm
• Obiektyw achromatyczny typu Infinity: PL 40x/0,6 (sprężynowy) WD 3,98 mm
• Obiektyw achromatyczny typu Infinity: PL 60x/0,7 (sprężynowy) WD 2,03 mm
• Okular 10x/20 mm (2 szt.)
• Okular 10x/20mm ze skalą. Wartość skali: 0,1 mm
• Adapter do mocowania typu C 1x
• Klucz sześciokątny
• Kabel zasilający
• Okładka ochronna
• Instrukcja obsługi i karta gwarancyjna

Dane techniczne

Identyfikator produktu 82912

Marka MAGUS

Gwarancja 5

EAN5905555018539

Rozmiar opakowania (DxSxW) 44,7x42,2x67,5

Waga przesyłki 11,5

Typ biologiczny, lekki/optyczny

Głowa trinokularowa

Dysza Siedentopf

Kąt nachylenia głowicy 30°

Powiększenie, konfiguracja podstawowa x 50–600 (*opcjonalnie: 25–1000/1600/2000)

Średnica tubusu okularu, mm 23,2

Okulary 10х/20; 10x/20 ze skalą (*opcjonalnie: 16x/11; 20х/11)

Obiektywy nieskończoność planarno-achromatyczne, wolne od naprężeń: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*opcjonalnie: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); wysokość parafokalna 45mm, przeznaczona do badania preparatów bez szkiełek nakrywkowych

Nosek obrotowy na 5 obiektywów, centrowany

Odległość robocza, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Stopień, mm Ø150

Stolik posiada możliwość obrotu o 360°, centrowanie, podziałkę kąta obrotu co 1°; noniusz do pomiaru kątów z dokładnością do 0,1°

Regulacja dioptrii okularu, dioptrie ±5 (na lewym tubusie)

Kondensor Kondensor Abbego NA 1,25 z regulowaną przysłoną aperturową i soczewką obrotową

Regulowana przysłona aperturowa, regulowana przysłona polowa irysowa

Ostrość współosiowa, zgrubna (21 mm, 39,8 mm/okrąg, z pokrętłem blokady i pokrętłem regulacji naciągu) i precyzyjna (0,002 mm)

Oświetlenie halogenowe

Regulacja jasności tak

Zasilanie 220±22V, 50Hz, sieć AC

Rodzaj źródła światła światło odbite i przechodzące: 12V/30W

Filtry świetlne światło odbite: matowe, żółte, zielone, niebieskie

Zakres temperatury pracy,°C 5...+35

Doświadczeni użytkownicy na poziomie użytkownika, profesjonaliści

Poziom trudności montażu i instalacji skomplikowany

Polaryzator światła przechodzącego: ze znacznikami 0°, 90°, 180°, 270° na skali; Możliwość obrotu o 360°; światło odbite: usuwalne

Analizator wbudowany w rurkę pośrednią z obrotem 0–360°; skala noniuszowa do pomiaru kątów z dokładnością do 0,1°; soczewka Bertranda; gniazdo do montażu kompensatorów

Kompensator λ kompensator; kompensator λ/4; klin kwarcowy

Laboratorium aplikacyjne/medyczne

Podwójne umiejscowienie oświetlenia

Metoda badań pole jasne, polaryzacja

Etui/etui/torba w komplecie z osłoną przeciwkurzową
