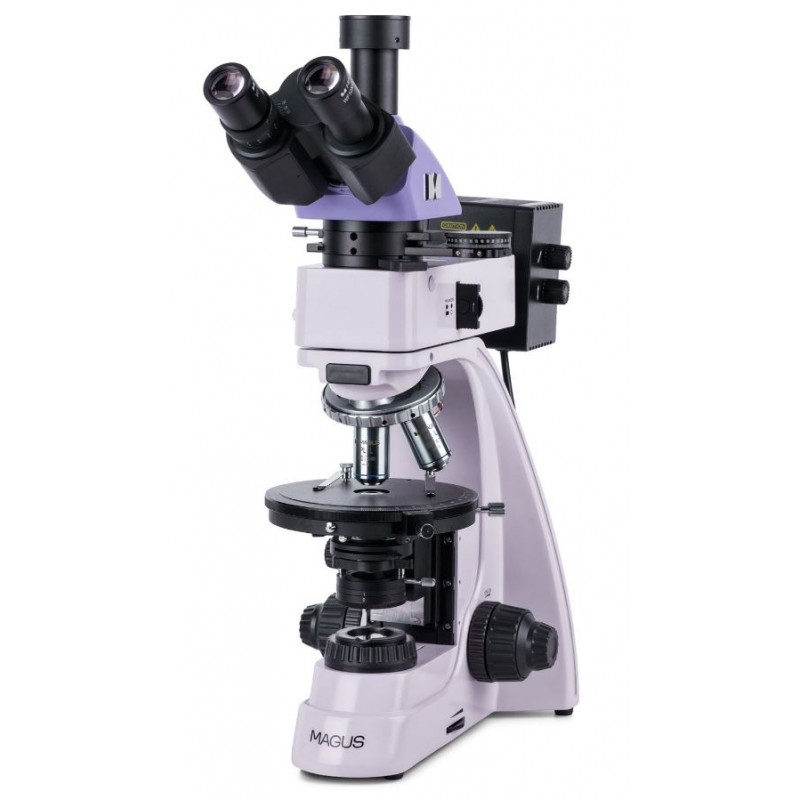

Microscopio polarizzatore MAGUS Pol 850

Il microscopio è progettato per studiare oggetti in luce polarizzata e naturale. Nella luce trasmessa è possibile studiare campioni geologici, nonché campioni biologici e polimerici anisotropi in sezioni sottili. Nella luce riflessa – sezioni lucide con un lato lucido. Lo spessore delle sezioni lucidate è arbitrario, solitamente 5–10 mm.

4679.69 $
Tasse incluse

3804.63 $ Netto (non-EU countries)

Anatolii Livashevskii
Responsabile del prodotto
Українська / Polski
+48721808900
+48721808900
Telegramma +48721808900
[email protected]

Descrizione

Il microscopio è progettato per studiare oggetti in luce polarizzata e naturale.

Nella luce trasmessa è possibile studiare campioni geologici, nonché campioni biologici e polimerici anisotropi in sezioni sottili.

Nella luce riflessa – sezioni lucide con un lato lucido. Lo spessore delle sezioni lucidate è arbitrario, solitamente 5–10 mm. Il microscopio consente di esaminare oggetti opachi fino a 15 mm di spessore.

Un microscopio polarizzatore utilizza la birifrangenza del campione anisotropo per fornire un'immagine. La luce polarizzata sul piano, quando passa attraverso un campione anisotropo, si divide in due raggi e cambia il piano di polarizzazione. L'analizzatore porta le vibrazioni dei raggi sullo stesso piano e asse, provocando così un'interferenza distruttiva e costruttiva tra i due fronti d'onda. L'immagine luminosa e ad alto contrasto cambia colore quando il palco ruota.

Questo microscopio ha obiettivi senza sforzo. Il tubo intermedio contiene l'analizzatore e la lente di Bertrand ed è dotato di una fessura per i compensatori. Il microscopio viene utilizzato in cristallografia, petrografia, mineralogia, medicina legale e altri campi della scienza.

Testa del microscopio

Testa trinoculare con obiettivi piano acromatici infinito. I dispositivi di acquisizione delle immagini digitali sono montati nel tubo trinoculare. La manopola di selezione del percorso luminoso dell'oculare/fotocamera consente di dirigere il raggio luminoso verso la fotocamera digitale o i tubi dell'oculare.

La regolazione diottrica è sul tubo sinistro.

Girare il nasello

Cinque obiettivi. Uno slot libero viene utilizzato per centrare la sorgente luminosa. È inoltre possibile installare un obiettivo aggiuntivo in uno slot libero per ottenere un ingrandimento extra. Il design del portaobiettivi girevole (“lontano dall'osservatore”) libera spazio nella parte anteriore del palco e, quindi, l'utente può vedere l'obiettivo inserito nel percorso ottico. Le fessure del portaobiettivi rotanti sono centrate per allineare l'asse ottico dell'obiettivo e del microscopio.

Obiettivi

Gli obiettivi planacromatici Infinity sono progettati specificamente per le osservazioni in luce polarizzata: l'ottica priva di deformazioni garantisce che la birifrangenza provenga dal campione e non dagli elementi ottici. Gli obiettivi sono progettati per studiare campioni senza vetrini coprioggetto.

Meccanismo di messa a fuoco

Le manopole coassiali di messa a fuoco grossolana e fine si trovano nella parte inferiore del supporto su entrambi i lati. L'utente può appoggiare le mani sul tavolo e assumere una posa rilassata mentre osserva. La regolazione della messa a fuoco è fluida e senza sforzo.

Il design del meccanismo di messa a fuoco prevede una rapida regolazione del microscopio dopo aver cambiato l'oggetto di studio. A questo scopo sul lato destro si trova una manopola di blocco della messa a fuoco grossolana. La tensione grossolana può essere regolata ruotando l'anello sul lato sinistro.

Palcoscenico

Il tavolino ruota di 360° per visualizzare il cambiamento di colore del campione quando il polarizzatore e l'analizzatore sono in orientamento incrociato. Il tavolino ha una gradazione dell'angolo di rotazione. Con il nonio le misurazioni vengono effettuate con una precisione di 0,1°.

Il tavolino può essere centrato con due viti perché l'analisi di un oggetto anisotropo in luce polarizzata richiede il preciso allineamento dell'asse di rotazione del tavolino con l'asse ottico del microscopio.

Fonte di luce

Le lampadine alogene da 30 W vengono utilizzate sia negli illuminatori a luce riflessa che trasmessa. Le lampadine alogene emettono luce con una temperatura di colore che consente di lavorare comodamente. La lampadina da 30 W è abbastanza luminosa da poter essere osservata con gli obiettivi di ingrandimento da 4x a 100x utilizzati per la microscopia a campo chiaro e a luce polarizzata.

Illuminazione a luce riflessa

Il sistema di illuminazione consente di allestire l'illuminazione Köhler. I diaframmi di campo e di apertura sono precentrati in fabbrica e non richiedono centratura aggiuntiva. Se necessario, i diaframmi possono essere regolati con viti di centraggio. La sorgente luminosa è centrata lungo tre assi. L'analizzatore e il polarizzatore rimovibili sono destinati alla tecnica della microscopia a polarizzazione. Il polarizzatore ruota di 0–360°, l'analizzatore ruota di 360° e la scala del nonio sull'analizzatore fornisce una misurazione angolare accurata.

Una serie di filtri può aiutarti a regolare la riproduzione del colore.

Illuminazione a luce trasmessa

Illuminazione Köhler: diaframma di campo regolabile; Condensatore di Abbe centrato e regolabile in altezza con diaframma di apertura regolabile e lente ausiliaria orientabile. NA = 1,25. Il polarizzatore è ruotabile da 0 a 360°, con quattro angoli di rotazione di 0°, 90°, 180°, 270° sulla scala. L'analizzatore ruota di 360°, la scala del nonio sull'analizzatore fornisce una misurazione angolare accurata.

Illuminazione Köhler in luce riflessa e trasmessa

L'impostazione dell'illuminazione Köhler migliora la qualità dell'immagine di un campione. Con tale illuminazione si ottiene la massima risoluzione su ogni obiettivo e un'illuminazione uniforme del campo visivo senza oscuramenti ai bordi. L'oggetto di studio è perfettamente a fuoco e gli artefatti dell'immagine vengono rimossi.

Studio di campioni in luce polarizzata

Il tubo intermedio contiene l'analizzatore e la lente di Bertrand ed è dotato di una fessura per i compensatori. L'analizzatore viene inserito nel percorso ottico per osservare gli oggetti in luce polarizzata. Quando il polarizzatore e l'analizzatore ruotano, l'angolo di polarizzazione cambia. È possibile ottenere una posizione reciprocamente perpendicolare impostando entrambi i filtri sulla posizione "0". Quando si ruota il supporto del microscopio, a seconda dell'angolo di polarizzazione, la superficie del campione riflette la luce in modo diverso. Per gli studi conoscopici viene utilizzata la lente Bertrand. I compensatori sono progettati per migliorare il contrasto dei campioni con debole birifrangenza.

Accessori

Esiste una linea di accessori pensata per il microscopio.

È possibile utilizzare obiettivi aggiuntivi per studiare oggetti fino a 0,32 µm.

Gli oculari estendono la gamma di ingrandimento del microscopio. Oculari aggiuntivi aiuteranno a sfruttare tutto il potenziale di un obiettivo che viene utilizzato più spesso.

Una fotocamera digitale che trasmette l'immagine del microscopio su un monitor, memorizza file e dispone di un software che effettua misurazioni in tempo reale dei campioni. Un vetrino di calibrazione per la misurazione di oggetti che può essere combinato con un oculare con scala o con il software della fotocamera.

Caratteristiche principali:

  • Studi di campioni anisotropi trasparenti e opachi in luce polarizzata e naturale
  • Potente sorgente luminosa alogena trasmessa e riflessa da 30 W che fornisce una brillante luce naturale
  • Lente Bertrand per conoscopia e ortoscopia, compensatori e illuminazione Köhler in luce trasmessa e riflessa
  • Testa trinoculare con tubo trinoculare per il montaggio di una fotocamera digitale; Divisione del raggio 100:0 e 0:100
  • Gli obiettivi planacromatici senza tensione eliminano i falsi effetti ottici
  • Comodo allineamento delle fessure del portaobiettivi girevoli e del tavolino
  • Tavolino rotondo girevole con scala nonio per una misurazione precisa dell'angolo
  • Ampia gamma di accessori opzionali



Il kit comprende:

  • Base con ingresso di alimentazione, sorgente di luce trasmessa e condensatore, meccanismo di messa a fuoco, tavolino e portaobiettivi girevole
  • Illuminatore a luce riflessa con portalampada
  • Testa trinoculare
  • Tubo intermedio con lente Bertrand, analizzatore e slot compensatore
  • Compensatori: compensatore λ, compensatore λ/4, cuneo di quarzo
  • Obiettivo planacromatico infinito: PL 5x/0,12 WD 26,1 mm
  • Obiettivo planacromatico infinito: PL 10x/0,25 WD 5,0 mm
  • Obiettivo planacromatico infinito: PL 40x/0,6 (caricato a molla) WD 3,98 mm
  • Obiettivo planacromatico infinito: PL 60x/0,7 (caricato a molla) WD 2,03 mm
  • Oculare 10x/20 mm (2 pz.)
  • Oculare 10x/20 mm con scala. Valore di scala: 0,1 mm
  • Adattatore per montaggio a C 1x
  • Chiave esagonale
  • Cavo di alimentazione
  • Copertura antipolvere
  • Manuale utente e scheda di garanzia



Specifiche

Codice prodotto 82912

Marchio MAGUS

Garanzia 5

EAN5905555018539

Dimensioni imballo (LxPxA) 44,7x42,2x67,5

Peso di spedizione 11,5

Tipo biologico, luminoso/ottico

Testa trinoculare

Ugello Siedentopf

Angolo di inclinazione della testa 30°

Ingrandimento, configurazione base x 50–600 (*opzionale: 25–1000/1600/2000)

Diametro del tubo dell'oculare, mm 23,2

Oculari 10х/20; 10x/20 con scala (*opzionale: 16x/11; 20х/11)

Obiettivi infinito planacromatici, antistrappo: PL 5x/0,12; PL 10x/0,25; PL40x/0,6; PL 60x/0,7 (*opzionale: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); altezza parafocale 45 mm, progettata per lo studio di campioni senza vetrini coprioggetto

Revolver girevole per 5 obiettivi, centrato

Distanza di lavoro, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Palco, mm Ø150

Il tavolino è girevole a 360°, centrabile, graduazione 1° dell'angolo di rotazione; una scala nonio per misurare gli angoli con una precisione di 0,1°

Regolazione diottrica dell'oculare, diottrie ±5 (sul tubo sinistro)

Condensatore Condensatore di Abbe NA 1,25 con diaframma di apertura regolabile e lente orientabile

Diaframma ad apertura regolabile, diaframma di campo a iride regolabile

Messa a fuoco coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/cerchio, con manopola di blocco e manopola di regolazione della tensione) e messa a fuoco fine (0,002 mm)

Illuminazione alogena

Regolazione della luminosità sì

Alimentazione 220±22V, 50Hz, rete AC

Tipo di sorgente luminosa luce riflessa e trasmessa: 12V/30W

I filtri luminosi riflettono la luce: opaca, gialla, verde, blu

Intervallo di temperatura di funzionamento,°C 5...+35

Utenti esperti a livello di utente, professionisti

Livello di difficoltà di montaggio e installazione complicato

Luce trasmessa polarizzatore: con tacche sulla scala 0°, 90°, 180°, 270°; Girevole a 360°; luce riflessa: rimovibile

Analizzatore integrato nel tubo intermedio con rotazione 0–360°; una scala nonio per misurare gli angoli con una precisione di 0,1°; Obiettivo Bertrand; fessura per l'installazione dei compensatori

Compensatore λ compensatore; compensatore λ/4; cuneo di quarzo

Applicazione laboratorio/medica

Posizione dell'illuminazione doppia

Metodo di ricerca campo chiaro, polarizzazione

Custodia/custodia/borsa nel set di copertura antipolvere
