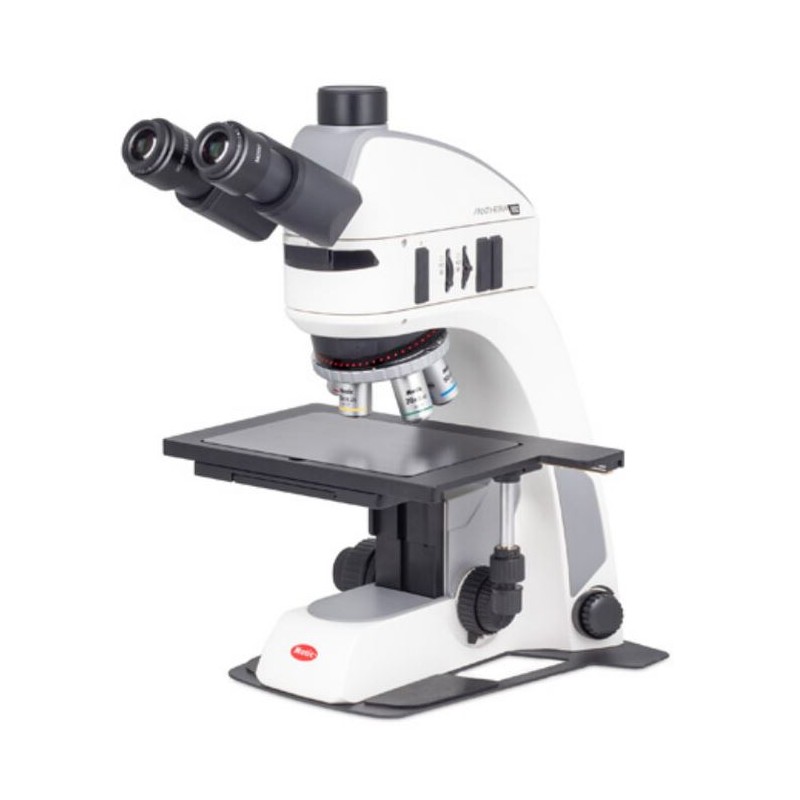

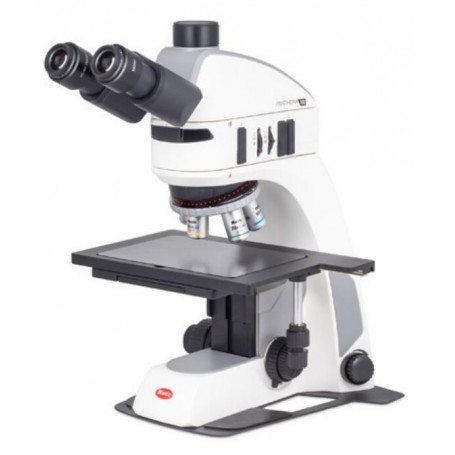

Motic Mikroskop Panthera TEC MAT BF trino, unendlich, plan, 50x-500x, 10x/22mm, Al, LED, 3W (79920, 1100104600191)

Motic Mikroskop Panthera TEC MAT BF Trinokular, Unendlich-Optik, Plan-Objektive, 50x–500x, 10x/22mm, LED 3W (79920)

Die Panthera TEC Serie vervollständigt die Panthera Mikroskopfamilie mit einer speziell entwickelten Lösung für industrielle und materialwissenschaftliche Anwendungen. Dieses Auflichtmikroskop ist konzipiert zur Untersuchung von Halbleitern, LCD-Panels, Wafern und Verbundmaterialien. Das Konzept der Hellfeld- und Dunkelfeldbeleuchtung ermöglicht eine detaillierte Oberflächenanalyse, während ausgewählte Modelle zusätzliches Durchlicht durch integrierte LED-Beleuchtung bieten, um die Anwendungsmöglichkeiten zu erweitern.

Das System vereint robuste Konstruktion mit intelligenter Beleuchtungssteuerung und ist somit für anspruchsvolle Labor- und Industrieumgebungen geeignet.

Optisches System und Einblick

Das Mikroskop verfügt über einen trinokularen Siedentopf-Tubus mit einem Einblickwinkel von 25°. Der Tubus ist um 360° drehbar und besitzt einen festen 50:50 Strahlenteiler für den Kameraeinsatz. Weitfeld-Okulare UC-WF 10x/22 mm sind enthalten, jeweils mit Dioptrienausgleich und Schutzaugenmuscheln für komfortables, längeres Beobachten.

Es arbeitet mit einem unendlich-korrigierten optischen System und bietet einen Vergrößerungsbereich von 50x bis 500x. Der Objektivrevolver verfügt über fünf rückwärts gerichtete Positionen und integriert das Motic LightTracer System für intelligente Lichtsteuerung.

Das Objektiv-Set umfasst:

• Plan Achromat LD 5X/0,13 (Arbeitsabstand 20,3 mm)

• Plan Achromat LD 10X/0,25 (Arbeitsabstand 17,5 mm)

• Plan Achromat LD 20X/0,40 (Arbeitsabstand 8,1 mm)

• Plan S-Apochromat 50X/0,80 (Arbeitsabstand 1 mm)

Die plan-achromatischen und S-apochromatischen Optiken gewährleisten eine ebenfeldige, kontrastreiche Abbildung über das gesamte Sehfeld.

Beleuchtung und Lichtmanagement

Der kompakte Auflicht-Illuminator ist mit einer 3W LED für Hellfeld- und Dunkelfeldbetrieb ausgestattet. Er beinhaltet sowohl Feld- als auch Aperturblenden sowie einen Einschubschlitz für Polarisator- und Analysatorintegration.

Das integrierte „Motic LightTracer“-System speichert die Beleuchtungseinstellungen und bietet eine automatische EIN/AUS-Funktion. Ein integriertes LED-Display zeigt Helligkeitsstufen und Betriebsstatus an. Ein USB-Anschluss steht zur Stromversorgung einer Kamera zur Verfügung.

Das System arbeitet mit einer Stromversorgung von 100–240V, VDE-Stecker und CE-Zertifizierung.

Mechanische Konstruktion und Objekttisch

Das Mikroskop verfügt über einen koaxialen Grob- und Feintrieb, wobei der Grobtrieb für präzise Steuerung einstellbar ist.

Ein 6" x 4" Kreuztisch bietet einen Verfahrweg von 150 x 100 mm und eine Auflagefläche von 300 x 180 mm. Alternativ ist auf Anfrage ein 3" x 2" Kreuztisch mit einer Auflagefläche von 180 x 140 mm und einem Verfahrweg von 75 x 50 mm erhältlich.

Der fünffach-Objektivrevolver ermöglicht einen effizienten Wechsel zwischen den Vergrößerungen.

Physikalische Spezifikationen

Farbe: Schwarz und Weiß
Gewicht: 10.000 g
Abmessungen: 282 mm (Länge) x 210 mm (Breite) x 450 mm (Höhe)
Serie: Panthera TEC MAT

Mitgeliefertes Zubehör

Netzkabel
Innensechskantschlüssel
Staubschutzhaube
Befestigungsschrauben zur seitlichen Stabilisierung

Technische Übersicht

Vergrößerungsbereich: 50x–500x
Okulare: 10x/22 mm (UC-WF 10x/22 mm)
Optisches System: Unendlich
Beleuchtungsart: LED, 3W Auflicht
Hellfeld-Fähigkeit: Ja
Kondensor: Nein

Anwendungsbereiche

Industrie: Ja
Materialwissenschaft: Ja
Medizin: Ja
Veterinärmedizin: Ja
Universitäts- und akademische Nutzung: Ja
Zahntechnik: Ja
Metallurgie: Nicht spezifiziert
Interferenzkontrast: Nicht spezifiziert

Zusätzliche Informationen

Lieferanten-Artikelnummer: 1100104600191
