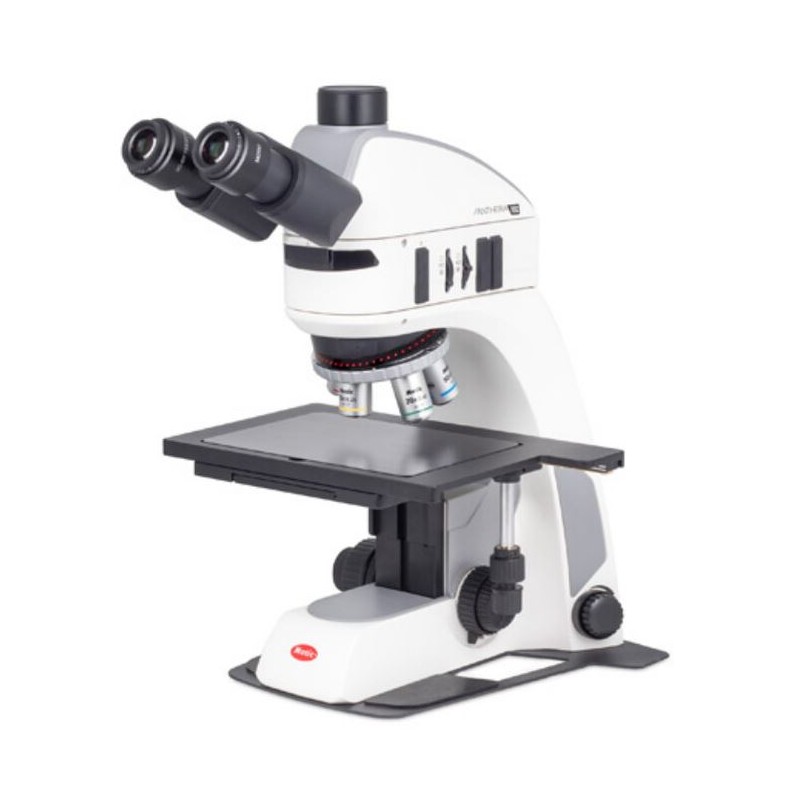

Microscope Motic Panthera TEC MAT BF trino, infini, plan, 50x-500x, 10x/22mm, Al, LED, 3W (79920, 1100104600191)

Microscope Motic Panthera TEC MAT BF Trinoculaire, Optiques Infinity, Objectifs Plans, 50x–500x, 10x/22mm, LED 3W (79920)

La série Panthera TEC complète la famille de microscopes Panthera avec une solution dédiée aux applications industrielles et en science des matériaux. Ce microscope à lumière incidente est conçu pour examiner les semi-conducteurs, panneaux LCD, wafers et matériaux composites. Son concept d’éclairage en champ clair et champ sombre permet une analyse détaillée des surfaces, tandis que certains modèles offrent une lumière transmise supplémentaire grâce à un éclairage LED intégré pour élargir les possibilités d’application.

Le système associe une construction robuste à un contrôle intelligent de l’éclairage, le rendant adapté aux environnements de laboratoire et industriels exigeants.

Système optique et de visualisation

Le microscope est équipé d’un tube Siedentopf trinoculaire avec un angle de vision de 25°. Le tube pivote à 360° et dispose d’une séparation de faisceau fixe 50:50 pour l’utilisation d’une caméra. Les oculaires grand champ UC-WF 10x/22 mm sont inclus, chacun avec réglage dioptrique et œilletons de protection pour un confort d’observation prolongé.

Il fonctionne avec un système optique corrigé à l’infini et offre une plage de grossissement de 50x à 500x. La tourelle d’objectifs comporte cinq positions orientées vers l’arrière et intègre le système intelligent de gestion de la lumière Motic LightTracer.

L’ensemble d’objectifs comprend :

• Plan Achromat LD 5X/0,13 (distance de travail 20,3 mm)

• Plan Achromat LD 10X/0,25 (distance de travail 17,5 mm)

• Plan Achromat LD 20X/0,40 (distance de travail 8,1 mm)

• Plan S-Apochromat 50X/0,80 (distance de travail 1 mm)

Les optiques plan achromatiques et S-apochromatiques garantissent une image à champ plat et à contraste élevé sur tout le champ de vision.

Éclairage et gestion de la lumière

L’illuminateur compact à lumière incidente est équipé d’une LED de 3W conçue pour le fonctionnement en champ clair et champ sombre. Il comprend des diaphragmes de champ et d’ouverture, ainsi qu’une fente coulissante pour l’intégration d’un polariseur et d’un analyseur.

Le système intégré « Motic LightTracer » mémorise les réglages d’éclairage et offre une fonction ON/OFF automatique. Un affichage LED intégré indique les niveaux de luminosité et l’état de l’alimentation. Un port USB est disponible pour l’alimentation de la caméra.

Le système fonctionne avec une alimentation de 100–240V, fiche VDE et certification CE.

Construction mécanique et platine

Le microscope comprend un système de mise au point coaxial macrométrique et micrométrique, avec réglage du mouvement macrométrique pour un contrôle précis.

Une platine croisée de 6" x 4" offre une plage de déplacement de 150 x 100 mm et une surface de 300 x 180 mm. En alternative, une platine croisée de 3" x 2" avec une surface de 180 x 140 mm et une plage de déplacement de 75 x 50 mm est disponible sur demande.

Le revolver à cinq positions assure un changement efficace entre les grossissements.

Caractéristiques physiques

Couleur : Noir et blanc
Poids : 10 000 g
Dimensions : 282 mm (longueur) x 210 mm (largeur) x 450 mm (hauteur)
Série : Panthera TEC MAT

Accessoires inclus

Cordon d’alimentation
Clé hexagonale
Housse anti-poussière
Vis de fixation pour stabilisation latérale

Aperçu technique

Plage de grossissement : 50x–500x
Oculaires : 10x/22 mm (UC-WF 10x/22 mm)
Système optique : Infini
Type d’éclairage : LED, lumière incidente 3W
Capacité champ clair : Oui
Condenseur : Non

Domaines d’application

Industrie : Oui
Science des matériaux : Oui
Médecine : Oui
Médecine vétérinaire : Oui
Utilisation universitaire et académique : Oui
Odontotechnie : Oui
Métallurgie : Non spécifié
Contraste d’interférence : Non spécifié

Informations complémentaires

Numéro de produit fournisseur : 1100104600191
