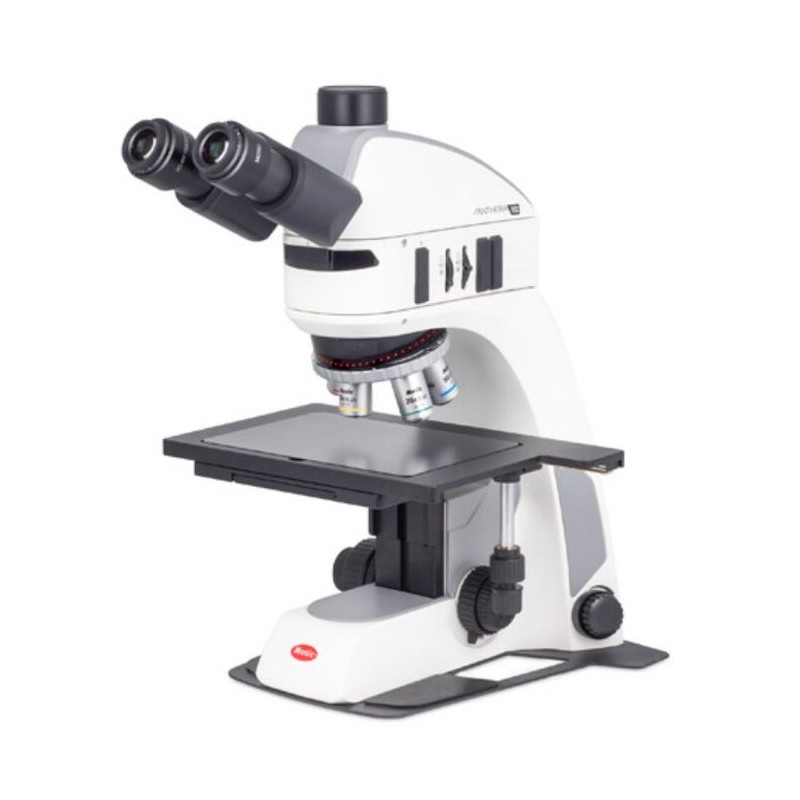

Motic Microscoop Panthera TEC MAT BF trino, infinity, plan, 50x-500x, 10x/22mm, Al, LED, 3W (79920, 1100104600191)

Motic Microscoop Panthera TEC MAT BF Trinoculair, Infinity Optiek, Plan Objectieven, 50x–500x, 10x/22mm, LED 3W (79920)

De Panthera TEC-serie maakt de Panthera-microscoopfamilie compleet met een speciale oplossing voor industriële en materiaalkundige toepassingen. Deze doorvallend-lichtmicroscoop is ontworpen voor het onderzoeken van halfgeleiders, LCD-panelen, wafers en samengestelde materialen. Het helderveld- en donkerveldverlichtingsconcept maakt gedetailleerde oppervlakteanalyse mogelijk, terwijl geselecteerde modellen extra doorvallend licht bieden via geïntegreerde LED-verlichting om de toepassingsmogelijkheden te vergroten.

Het systeem combineert een robuuste constructie met intelligente verlichtingsregeling, waardoor het geschikt is voor veeleisende laboratorium- en industriële omgevingen.

Optisch en Observatiesysteem

De microscoop is uitgerust met een trinoculaire Siedentopf-tubus met een kijkhoek van 25°. De tubus draait 360° en heeft een vaste 50:50 straalsplitser voor cameragebruik. Breedbeeld UC-WF 10x/22 mm oculairs zijn inbegrepen, elk met dioptrie-instelling en beschermende oogschelpen voor comfortabel langdurig kijken.

Hij werkt met een infinity-gecorrigeerd optisch systeem en biedt een vergrotingsbereik van 50x tot 500x. De objectiefrevolver heeft vijf naar achteren gerichte posities en bevat het Motic LightTracer intelligente lichtmanagementsysteem.

De objectiefset omvat:

• Plan Achromaat LD 5X/0.13 (werkafstand 20,3 mm)

• Plan Achromaat LD 10X/0.25 (werkafstand 17,5 mm)

• Plan Achromaat LD 20X/0.40 (werkafstand 8,1 mm)

• Plan S-Apochromaat 50X/0.80 (werkafstand 1 mm)

De plan-achromatische en S-apochromatische optiek zorgen voor vlakbeeldige, contrastrijke beelden over het gehele gezichtsveld.

Verlichting en Lichtmanagement

De compacte doorvallend-lichtverlichting is uitgerust met een 3W LED, ontworpen voor helderveld- en donkerveldtoepassingen. Hij beschikt over zowel veld- als apertuurdiafragma’s, evenals een schuifgleuf voor integratie van polarisator en analysator.

Het geïntegreerde “Motic LightTracer”-systeem slaat verlichtingsinstellingen op en biedt automatische AAN/UIT-functionaliteit. Een ingebouwd LED-display toont helderheidsniveaus en stroomstatus. Een USB-poort is beschikbaar voor stroomvoorziening van een camera.

Het systeem werkt op een 100–240V voeding met VDE-stekker en CE-certificering.

Mechanische Constructie en Tafel

De microscoop beschikt over een coaxiaal grof- en fijninstelsysteem, met instelbare grofregeling voor nauwkeurige controle.

Een kruistafel van 6" x 4" biedt een verplaatsingsbereik van 150 x 100 mm en een oppervlak van 300 x 180 mm. Als alternatief is op aanvraag een kruistafel van 3" x 2" met een oppervlak van 180 x 140 mm en een verplaatsingsbereik van 75 x 50 mm beschikbaar.

De vijfvoudige objectiefrevolver zorgt voor efficiënt schakelen tussen vergrotingen.

Fysieke Specificaties

Kleur: Zwart en wit
Gewicht: 10.000 g
Afmetingen: 282 mm (lengte) x 210 mm (breedte) x 450 mm (hoogte)
Serie: Panthera TEC MAT

Inbegrepen Accessoires

Stroomkabel
Zeskantsleutel
Stofhoes
Bevestigingsschroeven voor laterale stabilisatie

Technisch Overzicht

Vergrotingsbereik: 50x–500x
Oculairs: 10x/22 mm (UC-WF 10x/22 mm)
Optisch systeem: Infinity
Verlichtingstype: LED, 3W doorvallend licht
Heldereveld-mogelijkheid: Ja
Condensor: Nee

Toepassingsgebieden

Industrie: Ja
Materiaalkunde: Ja
Geneeskunde: Ja
Diergeneeskunde: Ja
Universitair en academisch gebruik: Ja
Tandtechniek: Ja
Metallurgie: Niet gespecificeerd
Interferentiecontrast: Niet gespecificeerd

Extra Informatie

Leveranciersartikelnummer: 1100104600191
