Ihre gesamte Kommunikation muss Plug-and-Play-fähig sein – das ist die Leitidee hinter dem ITAS Iridium Transceiver-Antennensystem.

Das ITAS hat bereits das Iridium 9602 SBD, die Iridium -Antenne, die serielle Datenschnittstelle und die Stromregelschaltung an Bord. Ein M12/8-Anschluss dient als Schnittstelle zur Kundenhardware.

Entwickelt, um Iridium Short Burst Data (SBD) zu kommunizieren, ist es möglich, von Mobilgeräten stammende (MO-SBD) und von Mobilgeräten zugestellte (MT-SBD) Nachrichten zu senden.

Da es keine HF-Kabelführung außerhalb der ITAS-Einheit gibt, wird eine höhere Netzwerkleistung aufgrund der Eliminierung von HF-Kabelverlusten erreicht.

Es ist voll qualifiziert und zertifiziert für den Betrieb in rauen Umgebungen.

Die einfache Installation und Integration des ITAS machen es optimal für jeden Entwickler, der mit einer beschleunigten Time-to-Market-Anforderung konfrontiert ist. Diese Funktionalität reduziert die Entwicklungszeit und -kosten erheblich und macht das ITAS ideal für den Einsatz in Anwendungen für den M2M-Markt, einschließlich Remote-Asset-Tracking- und Überwachungslösungen.

Die Leistungsregelung der ITAS-Standardversion ermöglicht einen Versorgungsleistungsbereich von 8-32VDC. Eine auf eine geregelte 5-V-Stromversorgung zugeschnittene Version ist ebenfalls erhältlich.

Die derzeit verfügbaren Installationsoptionen des ITAS sind:

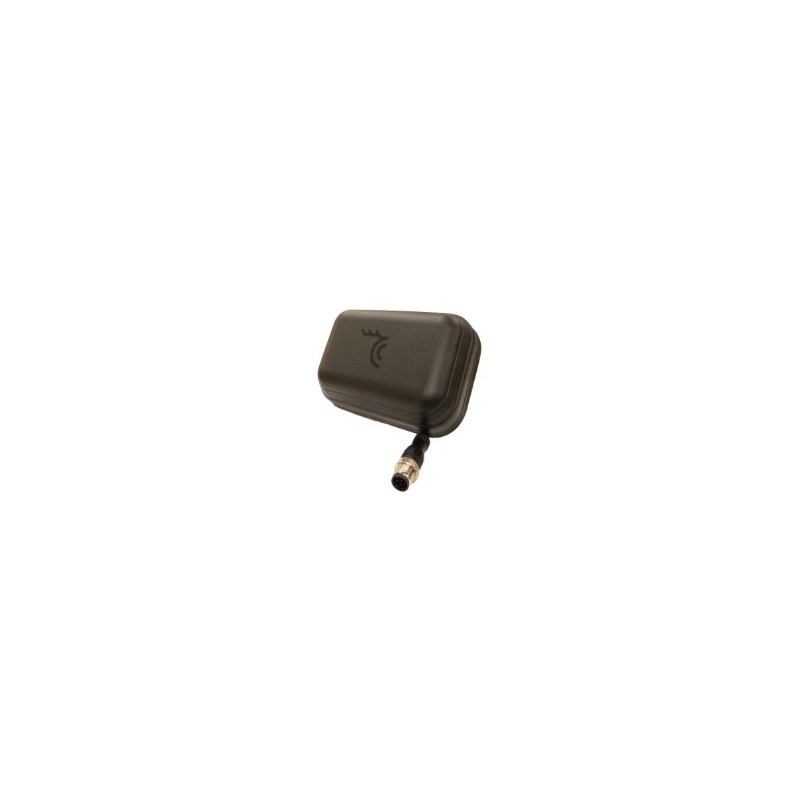

• Schraubbefestigung mit kurzem Kabelpigtail und 8-poligem M12-Stecker
• Schraubbefestigung mit integrierter M12 8-Pin-Schnittstelle

Wie es funktioniert

Das ITAS ist eine voll funktionsfähige intelligente Antenne, die ein nicht bereitgestelltes 9602 SBD-Modem trägt. Der Anschluss des ITAS an Ihr System erfolgt über seine serielle Schnittstelle mit M12/8-Pin-Stecker oder einem anderen Stecker nach Wahl, der über ein maßgeschneidertes Adapter-/Verlängerungskabel realisiert wird. Dieser Anschluss ist die Kommunikations- und Stromversorgungsschnittstelle. Die Kommunikation zwischen Ihrem System und dem ITAS erfolgt über die Standard-AT-Befehle wie für das Iridium 9602 Modem beschrieben über die RS232-Schnittstelle. Die Bereitstellung des Geräts muss von autorisierten Iridium -Partnern durchgeführt werden, erfordert jedoch nicht das Einlegen einer SIM -Karte oder das Öffnen der ITAS-Einheit.

Technische Daten

• All-in-One-Lösung – alles aus einer Hand
• Integrierter Iridium 9602 SBD-Transceiver
• Integrierte Leistungsregelschaltung
• Transienten- und Verpolungsschutz
• RS-232-Schnittstelle (3–Draht)
• Integrierter Stecker oder Pigtail
• Ein/Aus-Signalleitung
• Manipulationserkennung und Netzwerkstatuszeile
• Geformte Dichtung
• Iridium zertifiziert
• Wettbewerbsfähige Kosten auch bei geringeren Mengen
• Versionen mit Durchgangsbohrung oder magnetischer Befestigung
• Verlängerungskabel auf Anfrage erhältlich

Kommunikation – IRIDIUM

• Sendefrequenz: 1616 – 1626,5 MHz
• Sendeleistung: 1,6 W ¹
• Max. Nachrichtengröße: Tx 340 Bytes Rx 270 Bytes ¹
• Latenz: 20 Sek. (typisch)¹

Abmessungen / Mechanisch

• Länge/Breite/Höhe: 124,3 mm/80,3 mm/31 mm (35,2 mm für Magnethalterung)
• Gewicht: ca. 540g
• Befestigungsoptionen: Durchgangsloch (Lochdurchmesser 15 mm) Magnethalterungsoption verfügbar 2013

Leistung

• Externe Stromquelle: 8–32 VDC (5 VDC optional¹)
• Leistungsaufnahme: 1 A max. Übertragung von 65 mA Standby-Ein/Aus-Signalleitung
• Überspannungsschutz: SAE J1113/11/12
• Verpolungsschutz: 24V getestet

Datenschnittstellen

• Typ: 1 Serieller RS-232C
• Standard-Baudrate: 19200
• Schnittstellenprotokoll: AT Command Set
• Flusskontrolle: Software
• Anschluss: Direktanschluss oder Pigtail M12-8M-Stecker (3-Draht-RS232C)
• Kabel: 254mm mehradrig. (ITAS 832SP) noch offen. mehrkond. (ITAS 832M)
• Verlängerungskabel: Kundenspezifisch auf Anfrage

Umweltspezifikation

• Betriebstemperatur: -40 °C bis +85 °C
• Lagertemperatur: -40 °C bis +85 °C
• Niederdruckspeicherung: bis zu 16 Stunden bei 40.000 Fuß.
• Luftfeuchtigkeit: SAE J1455 (Prüfbedingungen vorhanden)
• Zyklische Luftfeuchtigkeit: 4 Tage bei -40 bis 85 °C
• Thermoschock: 36 4-Stunden-Zyklen; -40 bis 85 ° C
• Schock: SAE J1455
• Vibration: SAE J1455
• Schutzklasse: IP66
