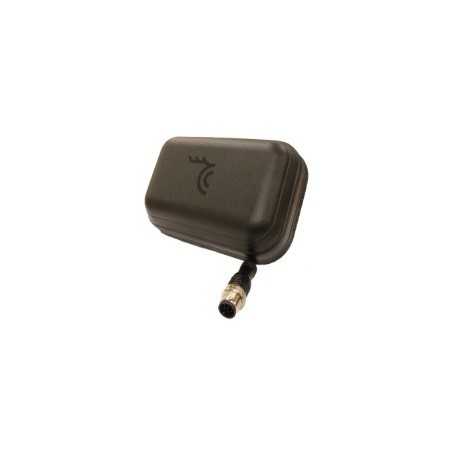

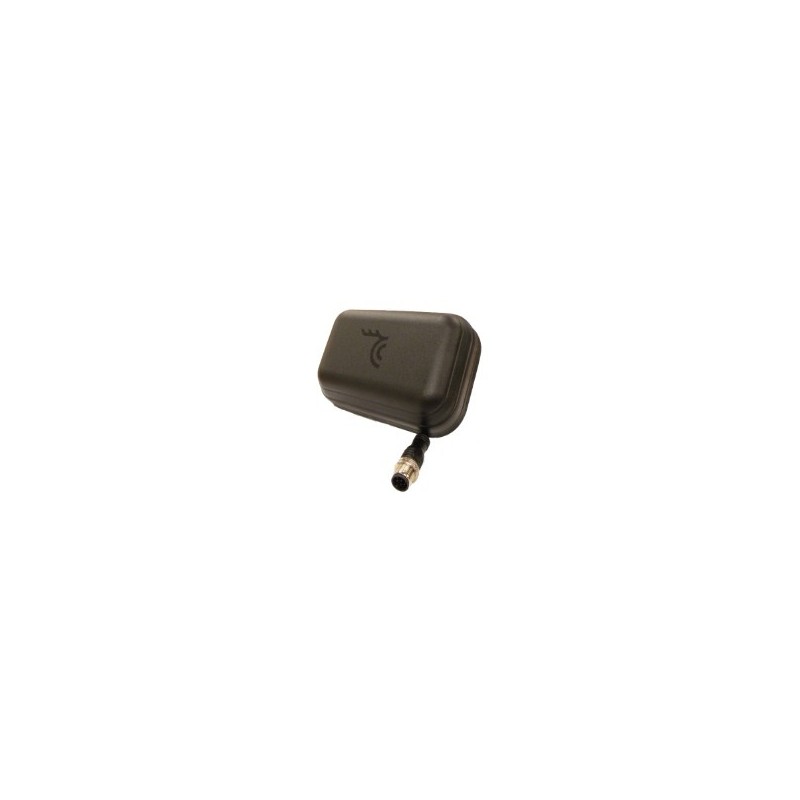

Serija ITAS - Napreden Iridijev sistem za oddajanje in sprejemanje signala

Serija ITAS - Napreden Iridijev sistem za oddajanje in sprejemanje signala je vrhunska rešitev za vse vaše komunikacijske potrebe, ki ponuja brezhibno izkušnjo plug-and-play. Zasnovan za poenostavitev satelitske komunikacije združuje ključne komponente v en kompakten sistem.

Ključne lastnosti

• Integriran z Iridijevim 9602 SBD oddajnikom in anteno
• Vključuje serijski podatkovni vmesnik in napetostni regulacijski krog
• Uporablja M12/8 konektor za povezovanje z uporabniško strojno opremo
• Podpira Iridijeve kratke podatkovne prenose (SBD) za MO-SBD in MT-SBD sporočila
• Odpravlja RF izgubo kabla za izboljšano omrežno zmogljivost
• Certificiran za delovanje v težkih okoljih

Prednosti

Sistem ITAS je zasnovan za enostavno namestitev in integracijo, kar ga naredi idealnega za razvijalce s strogimi časovnimi roki za vstop na trg. To znatno zmanjšuje čas razvoja in stroške, zaradi česar je popoln za M2M aplikacije, kot so rešitve za sledenje in nadzor oddaljenih sredstev.

Možnosti napajanja

• Standardna različica: napajanje 8-32VDC
• Opcijska različica: prilagojena za 5V regulirano napajanje

Možnosti namestitve

• Pritrditev z vijaki s kratkim kablom in M12 8pin konektorjem
• Pritrditev z vijaki z integriranim M12 8pin vmesnikom

Kako deluje

ITAS deluje kot pametna antena z ne-provizioniranim 9602 SBD modemom. Povezuje se z vašim sistemom preko serijskega vmesnika z M12/8pin konektorjem. Komunikacija in napajanje se upravljata preko te povezave. Komunikacija z ITAS uporablja standardne AT-ukaze preko RS232 vmesnika. Naprava zahteva provizioniranje s strani pooblaščenih Iridijevih partnerjev in ne potrebuje SIM kartice ali odpiranja enote.

Tehnične specifikacije

Komunikacije – IRIDIUM

• Frekvenca oddajanja: 1616 – 1626,5 MHz
• Moč oddajanja: 1,6 W
• Maksimalna velikost sporočila: Tx 340 bajtov, Rx 270 bajtov
• Latenca: 20 sekund (tipično)

Dimenzije / Mehansko

• Dolžina/Širina/Višina: 124,3 mm/80,3 mm/31 mm (35,2 mm za magnetno pritrditev)
• Teža: Približno 540 g
• Montaža: Skozi luknjo (premer luknje 15 mm); Na voljo magnetna pritrditev

Napajanje

• Zunanji vir napajanja: 8—32 VDC (5VDC opcijsko)
• Poraba energije: 1 Amp max pri oddajanju, 65mA v stanju pripravljenosti
• Zaščita pred prehodnimi napetostmi: SAE J1113/11/12
• Zaščita pred obratno napetostjo: testirano na 24V

Podatkovni vmesniki

• Tip: 1 Serijski RS-232C
• Privzeta hitrost prenosa: 19200
• Protokol vmesnika: AT ukazni niz
• Nadzor pretoka: Programsko
• Konektor: Neposredna povezava ali pigtail M12-8M moški (3-žični RS232C)
• Razširitveni kabli: Prilagojeni na zahtevo

Okoljske specifikacije

• Obratovalna temperatura: -40°C do +85°C
• Skladiščna temperatura: -40°C do +85°C
• Skladiščenje pri nizkem tlaku: Do 16 ur pri 40.000 čevljih
• Vlažnost: SAE J1455
• Ciklična vlažnost: 4 dni @ -40 do 85°C
• Toplotni šok: 36 ciklov, -40 do 85°C
• Udarec: SAE J1455
• Vibracije: SAE J1455
• Razred zaščite: IP66
