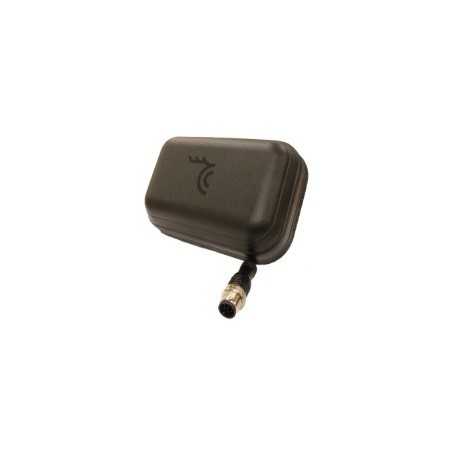

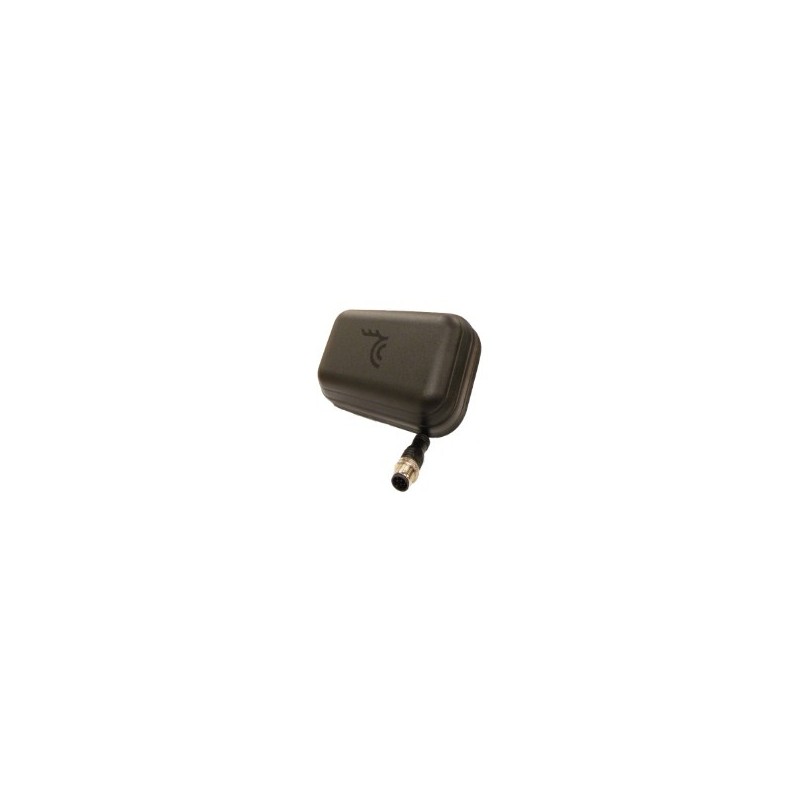

Mempersiapkan semua kebutuhan komunikasi Anda dengan plug-and-play — itulah ide utama di balik Sistem Antena Transceiver ITAS Iridium .

ITAS sudah memiliki Iridium 9602 SBD, antena Iridium , antarmuka data serial, dan sirkuit pengaturan daya terpasang. Konektor M12/8 terhubung ke perangkat keras pelanggan.

Dirancang untuk mengkomunikasikan Iridium Short Burst Data (SBD), dimungkinkan untuk mengirim pesan Mobile Originated (MO-SBD) dan Mobile Terminated (MT-SBD).

Karena tidak ada perutean kabel RF di luar unit ITAS, kinerja jaringan yang lebih tinggi dapat dicapai karena penghapusan kehilangan kabel RF.

Ini sepenuhnya memenuhi syarat dan bersertifikat untuk beroperasi melalui lingkungan yang keras.

Instalasi dan integrasi ITAS yang sederhana membuatnya optimal untuk setiap pengembang yang menghadapi persyaratan time-to-market yang dipercepat. Fungsionalitas ini secara signifikan mengurangi waktu dan biaya pengembangan, dan menjadikan ITAS ideal untuk digunakan dalam aplikasi untuk pasar M2M, termasuk solusi pelacakan dan pemantauan aset jarak jauh.

Pengaturan daya versi standar ITAS memungkinkan rentang daya suplai 8-32VDC . Versi yang disesuaikan dengan catu daya teregulasi 5V juga tersedia.

Opsi instalasi ITAS yang tersedia saat ini adalah:

• Pemasangan sekrup dengan kuncir kabel pendek dan konektor M12 8pin
• Pemasangan sekrup dengan antarmuka M12 8pin terintegrasi

Bagaimana itu bekerja

ITAS adalah antena pintar yang berfungsi penuh yang membawa Modem 9602 SBD non-provisi. ITAS terhubung ke sistem Anda menggunakan antarmuka serialnya dengan konektor M12/8pin atau pilihan konektor lainnya yang diwujudkan dengan menggunakan adaptor/kabel ekstensi yang disesuaikan. Koneksi ini adalah antarmuka komunikasi dan catu daya. Komunikasi antara sistem Anda dan ITAS menggunakan perintah AT standar seperti yang dijelaskan untuk Modem Iridium 9602 yang ditransmisikan melalui antarmuka RS232. Penyediaan perangkat harus dilakukan oleh mitra Iridium resmi tetapi tidak memerlukan kartu SIM untuk dimasukkan atau pembukaan unit ITAS.

Spesifikasi Teknis

• Solusi lengkap—semua dari satu tangan
• Transceiver Iridium 9602 SBD terintegrasi
• Sirkuit pengaturan daya terintegrasi
• Perlindungan tegangan transien dan terbalik
• Antarmuka RS-232 (3–kawat)
• Konektor atau kuncir terintegrasi
• Garis sinyal Nyala/Mati
• Deteksi tamper dan garis status jaringan
• Gasket penyegelan yang dibentuk
• bersertifikat Iridium
• Biaya kompetitif bahkan pada volume yang lebih rendah
• Melalui lubang atau versi pemasangan magnet
• Kabel ekstensi tersedia berdasarkan permintaan

Komunikasi – IRIDIUM

• Frekuensi Transmisi: 1616 – 1626,5 MHz
• Daya Transmisi: 1.6W
• Ukuran Pesan Maks: Tx 340 BytesRx 270 Bytes
• Latensi: 20 detik (ketik)

Dimensi / Mekanik

• Panjang/Lebar/Tinggi: 124.3mm/80.3mm/31mm (35.2mm untuk magnet mount)
• Berat: kira-kira. 540g
• Opsi pemasangan: Melalui lubang (diameter lubang 15mm) Opsi pemasangan magnet tersedia 2013

Kekuatan

• Sumber Daya Eksternal: 8—32 VDC (5VDC opsional¹)
• Konsumsi Daya: 1 Amp max mengirimkan 65mA Standby on/off signal line
• Perlindungan Sementara: SAE J1113/11/12
• Perlindungan Tegangan Terbalik: 24V diuji

Antarmuka Data

• Jenis: 1 Serial RS-232C
• Kecepatan baud default: 19200
• Protokol antarmuka: AT Command Set
• Kontrol aliran: Perangkat Lunak
• Konektor: Sambungan langsung atau kuncir M12-8M male (3-kawat RS232C)
• Kabel: multikond 254mm. (ITAS 832SP) tbd. multikond. (ITAS 832M)
• Kabel Ekstensi: Disesuaikan berdasarkan permintaan

Spesifikasi Lingkungan

• Suhu Operasi: -40C hingga +85C
• Suhu Penyimpanan: -40C hingga +85C
• Penyimpanan Tekanan Rendah: hingga 16 jam pada ketinggian 40.000 kaki.
• Kelembaban: SAE J1455 (kondisi pengujian tersedia.)
• Kelembaban siklik: 4 hari @ -40 hingga 85C
• Kejutan Termal: 36 siklus 4 jam; -40 hingga 85C
• Kejutan: SAE J1455
• Getaran: SAE J1455
• Kelas Perlindungan: IP66
