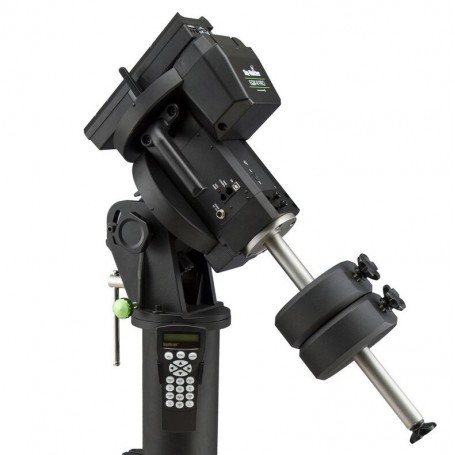

Sky-Watcher EQ8-RH HO PRO sin trípode

La montura EQ8-RH de Sky-Watcher representa una mejora significativa con respecto a sus modelos anteriores y actualmente es la montura más poderosa disponible de la compañía. Ha sido diseñado específicamente para manejar una capacidad de carga de hasta 50 kilogramos, lo que lo hace adecuado para montar y guiar con precisión grandes astrógrafos con diámetros de hasta 16 pulgadas. Estas capacidades alguna vez fueron exclusivas de las monturas ecuatoriales más prestigiosas que se encuentran en los observatorios de renombre en todo el mundo.

Una de las consideraciones clave para las monturas de astrofotografía profesional es el seguimiento de precisión. El EQ8-RH logra esto mediante la incorporación de componentes de primera línea disponibles en el mercado. Utiliza motores paso a paso híbridos que impulsan los engranajes helicoidales de los ejes de declinación y ascensión recta a través de engranajes de correa intermedios. Esta configuración permite una utilización óptima de la impresionante potencia de resolución de los motores, con un tamaño de paso de 0,9°, mientras elimina eficazmente las vibraciones.

La característica sobresaliente que diferencia al EQ8-RH de su predecesor, el EQ8R, es la incorporación de un codificador preciso en el eje de ascensión recta. Desarrollado por Reinshaw, una empresa reconocida por sus soluciones de vanguardia, este sistema de codificador garantiza una precisión de seguimiento impecable. Vale la pena señalar que los codificadores de Reinshaw se utilizan en varias aplicaciones de alta precisión, incluidos los robots utilizados en operaciones neuroquirúrgicas. Con el codificador instalado, tanto la gestión como la corrección de errores periódicos se pueden realizar con precisión quirúrgica.

El paquete incluye el controlador avanzado SynScan V5, un controlador muy conocido que se usa en monturas de primer nivel como el EQ6 y el HEQ5. Este controlador permite a los usuarios acceder a funciones avanzadas de seguimiento y corrección, así como al sistema GOTO. La extensa base de datos que contiene el controlador SynScan V5 abarca más de 42 000 objetos celestes, lo que mejora la experiencia general de los astrónomos.

Características clave de la montura Sky-Watcher EQ8-RH:

Motores paso a paso híbridos que proporcionan un accionamiento preciso para los ejes de declinación y ascensión recta a través de una transmisión de correa intermedia que reduce las vibraciones.

Codificador Reinshaw ultrapreciso integrado en el eje de ascensión recta, lo que garantiza una precisión de seguimiento impecable.

Control de la montura facilitado por el controlador SynScan V5, incluido en el conjunto, que presenta una base de datos completa de objetos celestes.

Control de error periódico permanente (PPEC) basado en la lectura directa de la posición del tornillo sinfín.

Especificaciones técnicas:

• Fuente de alimentación: 11 - 16 V, 3 A
• Peso de la montura: 25,8 kg
• Peso del eje del contrapeso: 2,6 kg
• Peso del contrapeso: 2 x 10 kg
• Diámetro del eje del contrapeso: 31,5 mm
• Capacidad de montaje: 50 kg
• Montaje de tubo óptico: Losmandy
• Controlador manual: control remoto SynScan V5
• Engranaje de ascensión derecha: Engranaje helicoidal, relación 435:1
• Engranaje de declinación: Engranaje helicoidal, relación 435:1
• Engranaje Intermedio: Cinturón en los Ejes de Declinación y Ascensión Recta
• Ajuste de altura: 10 - 65°
• Ajuste Horizontal: ± 10°
• Buscador polar: opcional, externo
• Alineación del eje polar: programáticamente o con la ayuda del buscador polar
• Codificador: Codificador Reinshaw en el eje de ascensión derecha
• Resolución del codificador: 11 840 000 pulsos/revolución, 0,11"
• Corrección periódica de errores: Permanente (PPEC), 200 segmentos
• Posición inicial: Restablecer al encender
• Límite del eje de ascensión recta: mecánico
• Conectores de salida: RJ10, RJ12 (ST-4), RJ45, enchufe de alimentación de 3 x 2,1 mm, 4 x USB 3.0
• Conectores de entrada: USB-B, RJ10, RJ12 (ST-4), RJ45, enchufe de alimentación de 2,1 mm
• Control de obturador SLR: Sí, Snap Socket
• Motores: motores paso a paso híbridos, 0,9°/paso, 64 micropasos
• Resolución del motor paso a paso: 44 544 000 pulsos/revolución, 0,03"
• Precisión de seguimiento: 0,11"
• Precisión de guía: Menos de 5' RMS
• Velocidades de seguimiento: Estrella, Estrella + PEC, Solar, Lunar
• Velocidades de autoguiado: 0,125x, 0,25x, 0,5x, 0,75x, 1x
• Velocidad máxima de viaje: 3,7°/s
• Modos de seguimiento: Modo EQ
• Acabado superficial: anodizado, negro

Componentes del equipo:

• Cabezal de montaje Sky-Watcher EQ8-RH
• Controlador SynScan V5
• Cable del controlador
• Cable de alimentación con enchufe para encendedor de cigarrillos
• Cable para controlar el obturador Canon SLR
• Eje de contrapeso
• Contrapesos

Garantía:

24 meses

Nota sobre las versiones EQ8, EQ8-R, EQ8-RH:

El EQ8 sirve como modelo base, seguido de las versiones mejoradas EQ8-R y EQ8-RH, denominadas colectivamente como la serie "R", ya que comparten manuales comunes. La distinción clave de la serie "R" radica en el sistema de gestión de cables, que incorpora un concentrador USB integrado y un concentrador de alimentación dentro del soporte. Este diseño permite enrutar la mayoría de los cables dentro de la carcasa del soporte, lo que minimiza el riesgo de daños y facilita el reemplazo.

Continuando, el EQ8 presentaba dos codificadores, uno en el eje de declinación y otro en el eje de ascensión recta. Estos codificadores admitían la función Freedom Find, que permitía a los usuarios ajustar manualmente la montura sin perder su alineación. Según el manual de EQ8, "La montura EQ8 está equipada con codificadores auxiliares tanto en el eje RA como en el eje Dec. Por lo tanto, la montura puede seguir rastreando su posición actual incluso cuando un usuario desbloquea los embragues y gira la montura en el eje RA y Dec. manualmente. Con esta característica, un usuario puede operar manualmente la montura en cualquier momento sin preocuparse por perder el estado de alineación de la montura. Cuando el usuario quiere operar la montura con el control manual SynScan nuevamente, no se requiere alineación, y todo eso lo que se necesita es volver a bloquear los embragues".

Respecto a la serie R, se observan las siguientes diferencias. El modelo EQ8-R carece de codificadores, mientras que el EQ8-RH incorpora un codificador Reinshaw en el eje de ascensión recta. A diferencia de la función Freedom Find, el codificador Reinshaw en el EQ8-RH se enfoca en minimizar los errores periódicos mecánicos durante el seguimiento de astrofotografía. El EQ8-RH está equipado con un codificador incremental de alta resolución de Renishaw en su eje RA. Este codificador ayuda a reducir o eliminar la influencia de los errores mecánicos periódicos al rastrear objetos celestes para astrofotografía.

Otra distinción radica en el uso de un engranaje intermedio accionado por correa. El EQ8 solo tenía un engranaje de correa en el eje de ascensión derecha para limitar el contragolpe, mientras que el EQ8-R y el EQ8-RH cuentan con sistemas accionados por correa en ambos ejes. Esta implementación da como resultado una reacción mínima y reduce significativamente los errores periódicos, lo que garantiza un seguimiento más fluido y preciso.

En resumen:

• EQ8: Versión original con dos codificadores, función Freedom Find y un solo engranaje de correa.
• EQ8-R: versión mejorada con sistema de gestión de cables, sin codificadores y transmisiones de doble correa.
• EQ8-RH: versión mejorada con sistema de gestión de cables, codificador Reinshaw y transmisiones de doble correa.
