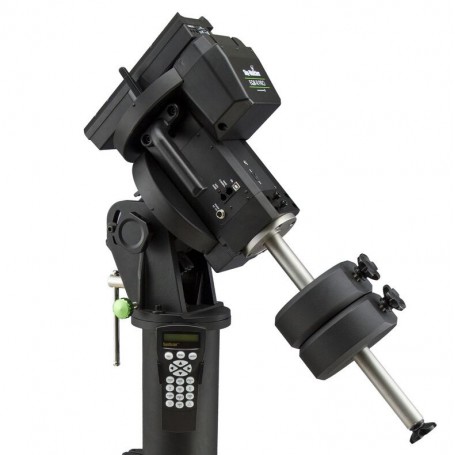

Sky-Watcher EQ8-RH HO PRO zonder statief

De EQ8-RH-montering van Sky-Watcher vertegenwoordigt een aanzienlijke verbetering ten opzichte van hun vorige modellen en is momenteel de krachtigste montering die verkrijgbaar is bij het bedrijf. Het is speciaal ontworpen voor een draagvermogen tot 50 kilogram, waardoor het geschikt is voor het monteren en nauwkeurig geleiden van grote astrografen met een diameter tot 16 inch. Deze mogelijkheden waren ooit exclusief voor de meest prestigieuze equatoriale mounts gevonden in gerenommeerde observatoria over de hele wereld.

Een van de belangrijkste overwegingen voor professionele astrofotografiemonteringen is nauwkeurige tracking. De EQ8-RH bereikt dit door gebruik te maken van top-of-the-line componenten die op de markt verkrijgbaar zijn. Het maakt gebruik van hybride stappenmotoren die de wormwieloverbrengingen van de declinatie- en rechte klimmingsassen door middel van tussenliggende riemoverbrengingen aandrijven. Deze configuratie zorgt voor een optimaal gebruik van het indrukwekkende oplossend vermogen van de motoren, met een stapgrootte van 0,9°, terwijl trillingen effectief worden geëlimineerd.

Het opvallende kenmerk dat de EQ8-RH onderscheidt van zijn voorganger, de EQ8R, is de toevoeging van een nauwkeurige encoder op de as van de rechte klimming. Dit encodersysteem is ontwikkeld door Reinshaw, een bedrijf dat bekend staat om zijn geavanceerde oplossingen, en zorgt voor een onberispelijke volgnauwkeurigheid. Het is vermeldenswaard dat de encoders van Reinshaw worden gebruikt in verschillende uiterst nauwkeurige toepassingen, waaronder robots die worden gebruikt bij neurochirurgische operaties. Met de encoder op zijn plaats kunnen zowel het beheer als de correctie van periodieke fouten met chirurgische precisie worden uitgevoerd.

Inbegrepen in het pakket is de geavanceerde SynScan V5-controller, een bekende controller die wordt gebruikt in eersteklas mounts zoals de EQ6 en HEQ5. Met deze controller hebben gebruikers toegang tot geavanceerde volg- en correctiefuncties, evenals het GOTO-systeem. De uitgebreide database in de SynScan V5-controller omvat meer dan 42.000 hemellichamen, waardoor de algehele ervaring voor astronomen wordt verbeterd.

Belangrijkste kenmerken van de Sky-Watcher EQ8-RH-montage:

Hybride stappenmotoren die nauwkeurige aandrijving bieden voor declinatie- en rechte klimmingsassen via een trillingsreducerende tussenliggende riemoverbrenging.

Ultraprecieze Reinshaw-encoder geïntegreerd in de as van de rechte klimming, voor een onberispelijke volgnauwkeurigheid.

Controle van de montering vergemakkelijkt door de SynScan V5-controller, inbegrepen in de set, met een uitgebreide database van hemellichamen.

Permanente periodieke foutcontrole (PPEC) op basis van directe uitlezing van de positie van het wormwiel.

Technische specificaties:

• Voeding: 11 - 16 V, 3 A
• Gewicht houder: 25,8 kg
• Contragewicht Asgewicht: 2,6 kg
• Contragewicht Gewicht: 2 x 10 kg
• Asdiameter contragewicht: 31,5 mm
• Montagecapaciteit: 50 kg
• Optische buismontage: Losmandy
• Handcontroller: SynScan V5-afstandsbediening
• Rechte klimming: wormwiel, verhouding 435:1
• Declinatie versnelling: Wormwiel, 435:1 verhouding
• Tussenversnelling: riem in de as van declinatie en rechte klimming
• Hoogteverstelling: 10 - 65°
• Horizontale aanpassing: ± 10°
• Poolzoeker: optioneel, extern
• Uitlijning van de polaire as: programmatisch of met behulp van de poolzoeker
• Encoder: Reinshaw Encoder op de as van de rechte klimming
• Encoderresolutie: 11.840.000 pulsen/omwenteling, 0,11"
• Periodieke foutcorrectie: permanent (PPEC), 200 segmenten
• Thuispositie: resetten bij opstarten
• Limiet voor de as van de rechte klimming: mechanisch
• Uitgangsconnectoren: RJ10, RJ12 (ST-4), RJ45, 3 x 2,1 mm voedingsstekker, 4 x USB 3.0
• Invoeraansluitingen: USB-B, RJ10, RJ12 (ST-4), RJ45, 2,1 mm stekker
• SLR Sluiterbediening: Ja, Snap Socket
• Motoren: hybride stappenmotoren, 0,9°/stap, 64 microstappen
• Stappenmotor resolutie: 44.544.000 pulsen/omwenteling, 0,03"
• Volgnauwkeurigheid: 0,11"
• Begeleidingsnauwkeurigheid: minder dan 5' RMS
• Volgsnelheden: ster, ster + PEC, zonne-energie, maan
• Autoguiding-snelheden: 0,125x, 0,25x, 0,5x, 0,75x, 1x
• Maximale rijsnelheid: 3,7°/s
• Volgmodi: EQ-modus
• Oppervlakteafwerking: geanodiseerd, zwart

Kit-componenten:

• Sky-Watcher EQ8-RH montagekop
• SynScan V5-controller
• Controller-kabel
• Voedingskabel met stekker voor sigarettenaansteker
• Kabel voor het bedienen van de Canon SLR-sluiter
• Contragewicht As
• Contragewichten

Garantie:

24 maanden

Opmerking over EQ8-, EQ8-R-, EQ8-RH-versies:

De EQ8 dient als het basismodel, gevolgd door de verbeterde versies EQ8-R en EQ8-RH, gezamenlijk aangeduid als de "R"-serie, omdat ze gemeenschappelijke handleidingen delen. Het belangrijkste onderscheid van de "R"-serie ligt in het kabelbeheersysteem, dat een ingebouwde USB-hub en voedingshub in de houder bevat. Dankzij dit ontwerp kunnen de meeste kabels in de montagebehuizing worden geleid, waardoor het risico op schade wordt geminimaliseerd en vervanging eenvoudiger wordt.

Verderop had de EQ8 twee encoders, één in de declinatie-as en één in de ascensie-as. Deze encoders ondersteunden de Freedom Find-functie, waarmee gebruikers de houder handmatig konden aanpassen zonder de uitlijning te verliezen. Volgens de EQ8-handleiding: "De EQ8-montering is uitgerust met extra encoders op zowel de RA-as als de Dec.-as. Daarom kan de mount zijn huidige positie blijven volgen, zelfs wanneer een gebruiker de koppelingen ontgrendelt en de mount in de RA-as draait. en Dec.-as handmatig. Met deze functie kan een gebruiker de montering op elk moment handmatig bedienen zonder dat hij zich zorgen hoeft te maken over het verlies van de uitlijningsstatus van de montering. Wanneer de gebruiker de montering weer met de SynScan-handbediening wil bedienen, is uitlijning niet nodig, en zo meer nodig is om de koppelingen opnieuw te vergrendelen."

Met betrekking tot de R-serie worden de volgende verschillen waargenomen. Het EQ8-R-model heeft geen encoders, terwijl de EQ8-RH een Reinshaw-encoder op de as van de rechte klimming bevat. In tegenstelling tot de Freedom Find-functie richt de Reinshaw-encoder in de EQ8-RH zich op het minimaliseren van mechanische periodieke fouten tijdens het volgen van astrofotografie. De EQ8-RH is uitgerust met een Renishaw incrementele encoder met hoge resolutie op de RA-as. Deze encoder helpt bij het verminderen of elimineren van de invloed van mechanische periodieke fouten bij het volgen van hemellichamen voor astrofotografie.

Een ander onderscheid zit hem in het gebruik van een door een riem aangedreven tussentandwiel. De EQ8 had slechts één riemtandwiel op de as van de rechterklimming om speling te beperken, terwijl de EQ8-R en EQ8-RH riemaangedreven systemen op beide assen hebben. Deze implementatie resulteert in minimale speling en vermindert periodieke fouten aanzienlijk, wat zorgt voor een soepelere en nauwkeurigere tracking.

Samengevat:

• EQ8: Originele versie met twee encoders, Freedom Find-functie en een enkele tandriem.
• EQ8-R: verbeterde versie met kabelbeheersysteem, geen encoders en dubbele riemaangedreven transmissies.
• EQ8-RH: verbeterde versie met kabelbeheersysteem, Reinshaw-encoder en dubbele riemaangedreven transmissies.

Referenties:

[1] Alleen Sky-Watcher EQ8-RH montagekop met contragewichten - Sky-Watcher USA

[2] Sky-Watcher EQ8-RH recensie - Phil Hart

[3] Sky-Watcher EQ8-handleiding

[4] Sky-Watcher EQ8-R V2 Gebruikershandleiding

[5] EQ8 GoTo-montage - Sky-Watcher Australië

[6] Alleen Sky-Watcher EQ8-RH montagekop met contragewichten - Sky-Watcher USA
