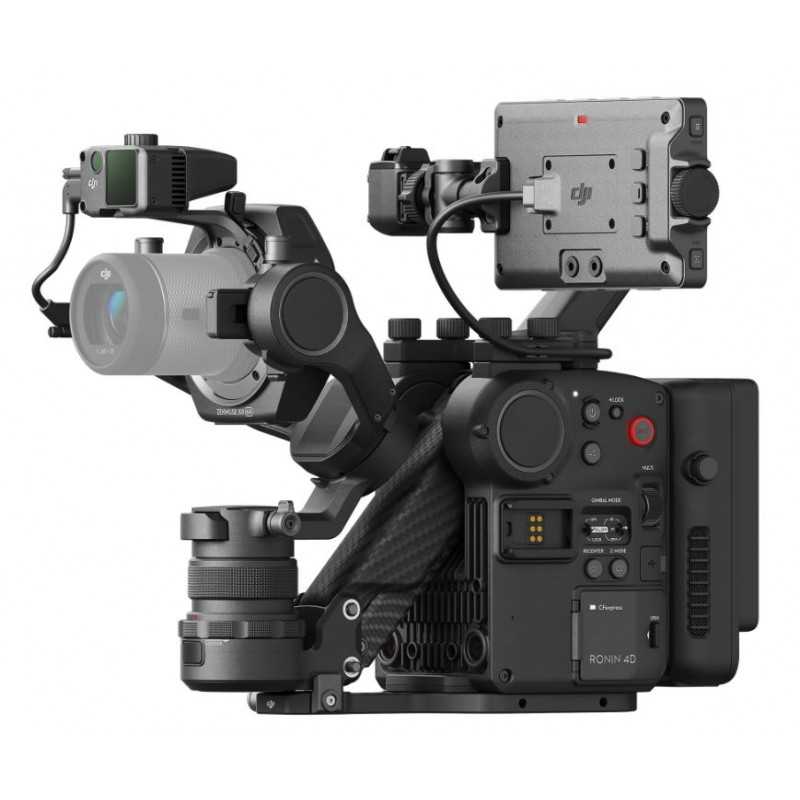

Cámara de mano DJI Ronin 4D-6K

Integrado y modular: ambos realizados en una sola cámara

DJI Ronin 4D ofrece un diseño completamente único. Fabricado con fibra de carbono y magnesio de aluminio, su cuerpo sólido integra los sistemas de imagen, estabilización y enfoque, así como la transmisión y el control inalámbricos. Esto evita una configuración que consume mucho tiempo y permite disparar más rápido.

Poder de procesamiento

Ronin 4D está equipado con Zenmuse X9, DJILa cámara insignia de fotograma completo. También cuenta con DJIEl último sistema de procesamiento de imágenes de CineCore 3.0. Este sistema utiliza DJIEl chip patentado de para proporcionar una arquitectura de procesador avanzada, que ofrece una potencia informática de rendimiento extremadamente alto en una cámara de cine compacta. CineCore 3.0 permite que Ronin 4D admita la grabación interna de video Apple ProRes RAW, ProRes 422 HQ y H.264. También admite grabación de video de hasta 8K/75 fps y 4K/120 fps, lo que brinda múltiples opciones para la creación de nivel profesional.

Resolución

El video DCI 8K (8192 × 4320)/60 fps conserva cada pequeño detalle, desde el rico follaje hasta la arquitectura inspiradora, la textura de la piel y los mechones de cabello, todo con una calidad impecable. Para aquellos que necesitan generar en 4K, la grabación en 8K ofrece opciones creativas sin precedentes con más flexibilidad para recortar, recomponer y estabilizar videos en la publicación.

ISO alta

Zenmuse X9 es compatible con ISO nativo dual (X9-8K: 800/4000; X9-6K: 800/5000), que graba imágenes con detalles exquisitos y ruido mínimo, incluso cuando se filma un paisaje urbano o una playa al atardecer, o una escena iluminada con velas tenues .

Con más de 14 paradas de rango dinámico, Zenmuse X9 ofrece transiciones naturales de luces y sombras en condiciones de iluminación complejas, como escenas a contraluz y luz solar directa. Estas escenas tradicionalmente difíciles ahora se pueden capturar fácilmente y con confianza.

Ciencia del color

Con el DJI Cinema Color System (DCCS) y la robusta potencia informática proporcionada por CineCore 3.0, Zenmuse X9 puede dar a las imágenes un aspecto cinematográfico al conservar colores auténticos y precisos. También es compatible con el flujo de trabajo ACES estándar de la industria para una compatibilidad sin esfuerzo con los tonos de color de otras cámaras de cine.

Filtros ND de 9 pasos incorporados

X9 tiene filtros ND de alta calidad incorporados de 9 pasos (ND 2 a ND 512 o ND 0.3 a ND 2.7) que se pueden cambiar rápida y fácilmente gracias a un sistema motorizado interno. Estos filtros también fueron diseñados para combinar y complementar la ciencia del color de Ronin 4D.

Lentes DL

La montura DL estándar de la X9 admite tres lentes fijos compactos de fotograma completo. Las carcasas están hechas de fibra de carbono monocasco liviana, por lo que cada lente pesa solo 180 g. Más DJI lentes estarán disponibles en el futuro.

Monturas intercambiables

X9 admite monturas de lentes intercambiables, incluidas DJILa montura DL patentada de 's, así como monturas de terceros como Leica M. Los lentes ultra gran angular, f/0.95 de gran apertura, zoom motorizado, macro y anamórficos que son compatibles con las cámaras de cine tradicionales también funcionan en X9, lo que proporciona lentes flexibles opciones

Control inalámbrico

Ya sea que esté utilizando lentes de enfoque manual o automático, los módulos dedicados montados en X9 pueden lograr el control inalámbrico de la lente e incluso el enfoque automático.

Estabilización de 4 ejes

DJI Ronin 4D agrega un eje Z al cardán tradicional de 3 ejes, lo que reduce efectivamente el movimiento vertical de la cámara y ofrece un rendimiento de estabilización a la par con una plataforma rodante. Los cuatro ejes funcionan junto con un sensor ToF descendente, sensores visuales duales hacia adelante y hacia abajo, una IMU y un barómetro integrados, y un nuevo algoritmo avanzado para llevar la estabilización general a un nivel completamente nuevo.

Cuando este cuerpo compacto se combina con sus poderosas capacidades de estabilización, los movimientos de cámara complejos que solían ser muy costosos de lograr ahora son fácilmente realizables.

Cámara cardán integrada

Ronin 4D integra los sistemas de imagen y estabilización mientras mantiene solo el sensor y los componentes ópticos necesarios en la cámara cardán. El eje de inclinación del cardán utiliza motores simétricos duales, mientras que tanto el eje de giro como el eje de balanceo están diseñados con un amortiguador de rigidez adicional.

El sistema de cardán compacto y portátil permite comenzar a disparar sin necesidad de un tedioso equilibrio manual. Esto también ofrece imágenes estables, incluso con lentes que tienen un centro de gravedad cambiante durante el uso.

Con un cuerpo altamente integrado y una fuerza de motor robusta, Ronin 4D ofrece el mejor rendimiento de estabilización y seguimiento de toda la serie Ronin hasta el momento con un peso increíblemente ligero. Además, puede cambiar al modo Sport con solo presionar un botón, lo que permite que el gimbal reaccione rápidamente a los movimientos del director de fotografía.

También admite control de cardán inalámbrico y configuraciones de montaje versátiles para escenarios de disparo variados.

Active Track Pro

DJILa visión por computadora, la tecnología de aprendizaje profundo y la robusta potencia de cómputo de CineCore 3.0 se combinan en ActiveTrack Pro, lo que permite tomas de seguimiento estándar de cine, incluso en una sola toma. Esta tecnología también permite seguir a los sujetos desde distancias más largas y presenta ajuste de composición con enfoque automático continuo para mantener a los sujetos enfocados durante las tomas de seguimiento.

Forma de onda LiDAR

DJI Ronin 4D hace que el enfoque manual sea más fácil que nunca. La tecnología de asistencia de enfoque visualizada muestra los puntos de rango en los monitores principal y remoto en una vista simplificada de arriba hacia abajo. Esto proporciona una forma de onda LiDAR innovadora e intuitiva para ubicar puntos de enfoque rápidamente y permitir ajustes de enfoque con extrema precisión. Incluso los operadores con poca o ninguna experiencia pueden volverse expertos en el enfoque manual rápidamente.

Medición de rango LiDAR

El telémetro LiDAR puede emitir hasta 43.200 puntos de alcance dentro de un rango de detección de 10 metros. En comparación con el enfoque automático de detección de fase (PDAF), el sistema de enfoque LiDAR de Ronin 4D puede enfocar más rápido, sin comprometer la calidad de la imagen ni depender de la textura de la superficie del sujeto. Esto es especialmente útil en entornos con poca luz y da como resultado capacidades de enfoque excepcionales en comparación con otras cámaras de cine.

Enfoque automático

Con el nuevo sistema de enfoque LiDAR, Ronin 4D puede mantener el enfoque incluso cuando hay un desenfoque de movimiento severo causado por sujetos que se mueven rápidamente. Con el motor de enfoque montado, el enfoque automático está disponible incluso en lentes manuales. El enfoque automático continuo en sujetos se puede habilitar junto con ActiveTrack Pro, lo que lo hace especialmente conveniente para los operadores que viajan solos.

Enfoque manual automatizado

El modo de enfoque manual automatizado (AMF) le brinda la precisión y flexibilidad del enfoque manual con la comodidad del enfoque automático. La rueda de enfoque girará sincronizada a medida que cambia el punto de enfoque, pero los directores de fotografía pueden tomar el control manual en cualquier punto. La rueda de enfoque en la empuñadura derecha incluso cuenta con amortiguación dinámica con tecnología electromagnética. Esto les da a los directores de fotografía un sentido físico de los cambios de enfoque, brindando una experiencia de enfoque más intuitiva y moderna que no tiene rival en la industria actual.

Rendimiento de transmisión de video

Ronin 4D utiliza el nuevo DJI Tecnología de transmisión de video O3 Pro, que ofrece un rango de transmisión de 20,000 pies que sería inimaginable en las soluciones tradicionales. Además de 2,4 GHz y 5,8 GHz, es compatible con la banda de frecuencia DFS y un algoritmo de cifrado AES de 256 bits que puede generar una señal FHD de 1080p/60 fps a varios monitores remotos simultáneamente con seguridad, estabilidad y capacidad antiinterferencias significativamente mejoradas.

DJIEl chip patentado alimenta el sistema de imágenes, el transmisor de video, el receptor de video y el monitor remoto del Ronin 4D. Juntos, estos componentes forman un sistema de transmisión inalámbrica optimizada, con cada enlace explícitamente optimizado para proporcionar una latencia de transmisión ultrabaja de extremo a extremo.

Diseño integrado

El transmisor de video 4D puede montarse directamente en el Ronin 4D y alimentarse con la batería del cuerpo principal. Con un receptor de video inalámbrico incorporado, el monitor remoto de alto brillo tiene una pantalla táctil de 7 pulgadas, 1500 nit de alto brillo y amplia gama de colores que puede emitir señales HDMI y SDI a través del módulo de expansión. Su cuerpo compacto y liviano brinda una portabilidad óptima y una configuración eficiente para que los usuarios puedan comenzar a disparar de inmediato.

Tiro coordinado

El monitor remoto de alto brillo admite un transmisor con múltiples receptores para señales de video y audio. Hay dos modos de transmisión disponibles. El primero es el modo de transmisión, que no establece un límite en la cantidad de receptores y es adecuado para monitorear con grandes tripulaciones. El segundo es el modo de control, que admite el funcionamiento coordinado de dos receptores.

El monitor remoto de alto brillo se puede conectar a las empuñaduras del Ronin 4D, DJI ruedas maestras, DJI Force Pro, o el nuevo DJI Enfoque de seguimiento de tres canales. Esto permite el control remoto de los movimientos de enfoque y cardán con alta precisión, el inicio y la detención de la grabación y los ajustes de configuración de la cámara para cumplir con los más altos estándares de toma coordinada en los sets. Además, el sensor giroscópico incorporado convierte el monitor en un controlador de movimiento remoto para el cardán de Ronin 4D.

Modo de control de espejo

El modo de control de espejo le da al monitor remoto de alto brillo una interfaz de control idéntica a la del monitor principal, incluidas todas las funciones avanzadas, como la reproducción de clips de origen y la configuración de la cámara y el cardán, que ahora se pueden ajustar de forma remota incluso cuando Ronin 4D está montado en plataformas de expansión. como un brazo, una leva de cable o un soporte para vehículo.

Grabación y reproducción independientes

El monitor remoto de alto brillo tiene una ranura para tarjeta microSD incorporada que admite la grabación independiente de video hasta 1080p/60fps. Cuando se usan varios monitores remotos en conjunto, cada monitor puede reproducir clips por separado sin interferir con otros monitores.

Almacenamiento

Ronin 4D tiene una ranura CFexpress Type-B incorporada junto con un puerto de expansión USB 3.1 Type-C para grabar directamente en un disco de medios externo. También ofrece grabación interna de los videos de más alta especificación con DJI PROSSD de 1 TB, que se puede conectar directamente a una computadora a través de un cable USB-C para acceder a los medios sin un lector SSD tradicional. Estas opciones de almacenamiento brindan soluciones para una alta rentabilidad y para aquellos que desean una combinación inigualable de rendimiento y estabilidad.

Grabación de sonido

Ronin 4D está equipado con micrófonos integrados que admiten la grabación de audio de dos canales de 24 bits. También proporciona conectores de 3,5 mm y puertos de micrófono XLR para más soluciones de entrada de audio.

Duración de la batería

Al igual que Ronin 2 e Inspire 2, DJI Ronin 4D utiliza baterías inteligentes TB50, que ofrecen hasta 2,5 horas de tiempo de disparo y se pueden cargar por completo en solo 1,5 horas. También se admite el calentamiento automático para permitir una funcionalidad confiable en condiciones de frío extremo.

Especificaciones

General

Dimensiones del cuerpo principal (largo × ancho × alto) 235 × 115 × 160 mm

Dimensiones generales (largo × ancho × alto) 309 × 290 × 277 mm

Peso del cardán aprox. 1,04 kg

Peso del cuerpo principal Aprox. 1,45 kg

Peso total aprox. 4,67 kg (después de instalar todos los módulos en el combo, excluyendo lentes y tarjeta de almacenamiento)

Tiempo máximo de funcionamiento Aprox. 150 minutos

Funciones inteligentes ActiveTrack Pro, enfoque automático (admite reconocimiento de rostro/cuerpo humano y encuadre de cualquier sujeto)

Temperatura de almacenamiento -20° a 60° C (-4° a 140° F)

Temperatura de funcionamiento -10° a 40° C (14° a 104° F)

Cámara

Tamaño del sensor Sensor de imagen CMOS de fotograma completo de 35 mm

Montura de lente base Montura DX y soporte para otras unidades de montura

Monturas de lente admitidas Montura DL (estándar), montura M y montura E

Lente DL DJI DL 24 mm F2.8 LS ASPH, DJI DL 35 mm F2.8 LS ASPH, DJI DL 50 mm F2.8 LS ASPH

Rango dinámico 14+ paradas

Balance de blancos Manual 2,000-11,000 Kelvin y ajuste de tinte, compatible con AWB

Gamma D-Log, Rec.709, HLG

Rango EI X9-8K: EI 200-12800, Dual Native ISO 800/4000, X9-6K: EI 200-12800, Dual Native ISO 800/5000

Velocidad de obturación Electronic Rolling Shutter 1/24s-1/8000s

ND Filtros ND de 9 pasos integrados: transparente, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4) ), 512 (2,7)

Control de enfoque Enfoque automático, enfoque manual, enfoque manual automatizado

Sistema de archivos compatible exFAT

Formato de grabación Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10 bits)

Medios de almacenamiento DJI PROSSD 1TB, CFexpress 2.0 Tipo B, SSD USB-C

DJI Formato de grabación PROSSD 1TB Sin restricción en el formato de grabación

CFexpress 2.0 Tipo B Formato de grabación ProRes 422 HQ: 6K: 23.976/24/25/29.97/30fps, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/ 60/72/96/100/120fps

Formato de grabación USB-C SSD ProRes 422 HQ: C4K: 23,976/24/25/29,97/30/48/50/59,94/60fps, 2K: 23,976/24/25/29,97/30/48/50/59,94/60fps; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60fps

Micrófono incorporado Estéreo de 2 canales incorporado

Formato de audio LPCM 2 canales, 24 bits 48 kHz

Cardán

Rango mecánico Pan: ±330°, Inclinación: -75° a 175°, Rotación: -90° a 230°, Rango del eje Z: aprox. 130 mm

Rango controlable Pan: ±285°, Tilt: -55° a +155°, Roll: ±35°

Velocidad máxima de control (°/s) DJI Ruedas maestras o DJI Force Pro: Inclinación: 360°/s, Giro: 360°/s, Panorámica: 360°/s; Empuñaduras del Ronin 4D: Inclinación: 120°/s, Giro: 120°/s, Giro: 120°/s

Carga útil máxima del eje Z 2000 g (incluido el cardán de 1040 g)

Rango de vibración angular ±0,01°

Telémetro LiDAR

Peso 88g

Dimensiones (largo×ancho×alto) 71×47×34 mm

Temperatura de funcionamiento -10° a 40° C (14° a 104° F)

Precisión de medición de rango LiDAR 0,3-1 m (± 1 %), 1-10 m (± 1,5 %)

FOV 30cm a 3m @>18% reflectividad 60° (horizontal) × 45° (vertical), 30cm a 10m @>18% reflectividad 60° (horizontal) × 7° (vertical)

Clasificación de seguridad Clase 1 (IEC 60825-1:2014) (seguro para los ojos humanos)

Entorno operativo Utilícelo en entornos con superficies reflectantes difusas (>10 %, como paredes, árboles, personas, etc.) NO lo utilice en entornos con niebla densa ni apunte hacia o a través de superficies de vidrio.

Longitud de onda láser 940 nm

Ancho de pulso único Se emiten dos tipos de pulsos en circulación: 5ns y 33,4ns.

Potencia máxima del láser 6 W

Monitor principal

Tamaño de pantalla 5,5 pulgadas (diagonal)

Resolución 1920×1080

Frecuencia de actualización 60 Hz

Brillo máximo 1000 cd/m²

Pantalla Pantalla táctil LCD giratoria

Batería

Tipo de batería Batería inteligente TB50

Capacidad 4280 mAh

Energía 97,58 Wh

Voltaje 22,8 V

Voltaje máximo de carga 26,1 V

Potencia máxima de carga 180 W

Rango de temperatura de carga 5° a 40° C (41° a 104° F)

Tiempo de carga Aprox. 1,5 horas (con adaptador de corriente estándar de 86 W)

DJI Transmisión de video O3 Pro

Distancia máxima de transmisión 20 000 pies (aprox. 6 km, cumple con la FCC)

Resolución máxima de transmisión y velocidad de fotogramas 1920 × 1080 a 60 fps

Latencia mínima de extremo a extremo 100 ms o 68 ms [9]

Frecuencia inalámbrica Banda de frecuencia no DFS: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz; Banda de frecuencia DFS: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz

Potencia del transmisor (EIRP) 2,400-2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5,150-5,250 GHz,

Ancho de banda máximo 40 MHz

Tasa de bits máxima 50 Mbps

Interfaz

Cuerpo principal Conector de entrada estéreo TRS de 3,5 mm × 1 (admite micrófono, micrófono de alimentación enchufable y entradas de línea), conector de salida estéreo de 3,5 mm × 1, puerto de datos USB3.1 tipo C × 1, 6 pines 1B DC- IN (DC 12-30 V) × 1, puerto de alimentación de montaje de batería (hembra) × 1, puerto de datos de placa de expansión 4D (hembra) × 1, puerto de monitor principal de alto brillo × 1, puerto de empuñaduras × 2, puerto de manija superior × 1, puerto de salida de video HDMI tipo A × 1 [11]

X9 Gimbal LiDAR Range Finder/Puerto de motor de enfoque × 2

Montaje de batería TB50 Montaje de batería Puerto de alimentación (macho) × 1, Puerto de batería TB50 × 1

Transmisor de vídeo 4D

Dimensiones 89×21×137 mm

Puerto de transmisor de video 4D Puerto de datos de placa de expansión 4D (macho) × 1, conector de antena SMA × 4, puerto de datos USB 3.1 tipo C × 1, puerto de alimentación de montaje de batería (hembra) × 1, puerto de alimentación de montaje de batería (macho) × 1

Monitoreo remoto

Dimensiones 216×58×166 mm (incluye jaula para monitor)

Tamaño de pantalla 7 pulgadas (diagonal)

Brillo máximo 1500 cd/m²

Resolución de pantalla 1920 × 1200

Frecuencia de actualización 60 Hz

Duración máxima de la batería Aprox. 2 horas

Temperatura de funcionamiento 0° a 40° C (32° a 104° F)

Temperatura de almacenamiento -20° a 60° C (-4° a 140° F)

Sistema de poder DJI Batería WB37/Batería serie NP-F (requiere adaptador de batería NP-F)

Puerto de monitor remoto Conector estéreo de 3,5 mm × 1, ranura para tarjeta microSD × 1, puerto de entrada de video HDMI tipo A × 1, puerto de alta velocidad de la placa de expansión del monitor remoto (hembra) × 1, puerto de expansión de accesorios del monitor remoto × 1, USB 3.1 Puerto de datos tipo C × 1

Puerto de expansión de monitor remoto Puerto de alta velocidad de expansión de monitor remoto (macho) × 1, puerto de salida de video HDMI 1.4 tipo A × 1, 6 pines 1B DC-IN (CC 6.8-17.6 V) × 1, 3G-SDI (nivel A) Puerto de salida de video BNC × 1
