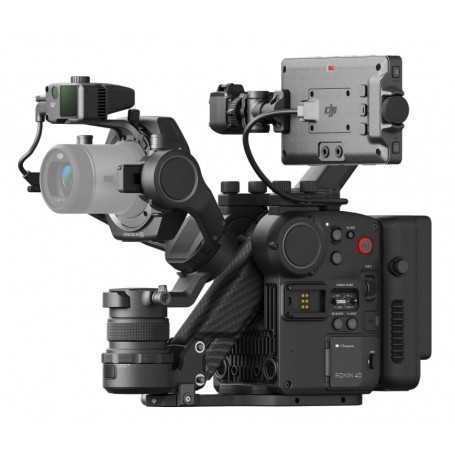

DJI Ronin 4D-8K pihukaamera

Integreeritud ja modulaarne: mõlemad ühes kaameras

DJI Ronin 4D pakub täiesti ainulaadset disaini. Süsinikkiust ja alumiiniummagneesiumist valmistatud tahke korpus ühendab pildi-, stabiliseerimis- ja teravustamissüsteemid ning juhtmevaba edastuse ja juhtimise. See väldib aeganõudvat seadistamist ja võimaldab kiiremat pildistamist.

Töötlemisvõimsus

Ronin 4D on varustatud Zenmuse X9-ga, DJI's lipulaev täiskaader kaamera. Sellel on ka DJIUusim pilditöötlussüsteem CineCore 3.0. See süsteem kasutab DJIPatenteeritud kiip, mis pakub täiustatud protsessori arhitektuuri, pakkudes kompaktses kinokaameras äärmiselt suure jõudlusega arvutusvõimsust. CineCore 3.0 võimaldab Ronin 4D-l toetada Apple ProRes RAW, ProRes 422 HQ ja H.264 video sisemist salvestamist. Samuti toetab see kuni 8K/75 kaadrit sekundis ja 4K/120 kaadrit sekundis videosalvestust, pakkudes professionaalsel tasemel loomiseks mitmeid võimalusi.

Resolutsioon

DCI 8K (8192 × 4320)/60 kaadrit sekundis videos on säilinud kõik pisemad detailid, alates rikkalikust lehestikust kuni inspireeriva arhitektuurini, naha tekstuurist kuni juuksekiududeni – kõik veatu kvaliteediga. Neile, kes vajavad 4K-vormingus väljundit, pakub 8K-vormingus salvestamine enneolematuid loomingulisi võimalusi ja suuremat paindlikkust videote kärpimiseks, ümberkomponeerimiseks ja postitamisel stabiliseerimiseks.

Kõrge ISO

Zenmuse X9 toetab kahte loomulikku ISO (X9-8K: 800/4000; X9-6K: 800/5000), mis salvestab oivaliste detailide ja minimaalse müraga pilte isegi õhtust linnapilti või randa või hämaras küünlavalguses valgustatud stseeni. .

14+ dünaamilise ulatusega Zenmuse X9 pakub loomulikke heleduste ja varjude üleminekuid keerulistes valgustingimustes, nagu taustvalgustusega stseenid ja otsene päikesevalgus. Neid traditsiooniliselt raskeid stseene saab nüüd lihtsalt ja enesekindlalt jäädvustada.

Värviteadus

Koos DJI Cinema Color System (DCCS) ja CineCore 3.0 pakutava jõulise arvutusvõimsusega Zenmuse X9 suudab anda piltidele kinematograafilise ilme, säilitades autentsed ja täpsed värvid. See toetab ka tööstusstandardi ACES töövoogu, mis võimaldab hõlpsalt ühilduda teiste kinokaamerate värvitoonidega.

Sisseehitatud 9-stop ND-filtrid

X9-l on 9-astmelised sisseehitatud kvaliteetsed ND-filtrid (ND 2 kuni ND 512 või ND 0,3 kuni ND 2,7), mida saab tänu sisemisele mootoriga süsteemile kiiresti ja lihtsalt ümber lülitada. Need filtrid loodi ka sobima ja täiendama Ronin 4D värviteadust.

DL objektiivid

X9 standardne DL-kinnitus toetab kolme kompaktset täiskaader prime-objektiivi. Korpused on valmistatud kergest monokokk-süsinikkiust, nii et iga objektiiv kaalub vaid 180 g. Rohkem DJI objektiivid on saadaval tulevikus.

Vahetatavad kinnitused

X9 toetab vahetatavaid objektiivi kinnitusi, sealhulgas DJITraditsiooniliste kinokaameratega ühilduvad ülilai, f/0,95 suure ava, võimsussuumi, makro- ja anamorfsed objektiivid, mis ühilduvad traditsiooniliste kinokaameratega, töötavad ka X9 puhul, pakkudes paindlikku objektiivi. valikuid.

Juhtmevaba juhtimine

Olenemata sellest, kas kasutate käsitsi või automaatse teravustamise objektiive, X9-le paigaldatud spetsiaalsed moodulid võimaldavad saavutada juhtmevaba objektiivi juhtimise ja isegi automaatse teravustamise.

4-teljeline stabiliseerimine

DJI Ronin 4D lisab traditsioonilisele 3-teljelisele kardaanile Z-telje, mis vähendab tõhusalt vertikaalset kaamera värinat ja pakub nukuga võrdväärset stabiliseerimisjõudlust. Neli telge töötavad koos allapoole suunatud ToF-anduri, edasi- ja allapoole suunatud topeltvisuaalsete anduritega, sisseehitatud IMU-ga ja baromeetriga ning täiustatud uue algoritmiga, et viia üldine stabiliseerimine täiesti uuele tasemele.

Kui see kompaktne korpus kombineeritakse võimsa stabiliseerimisvõimega, on keerulised kaameraliigutused, mille saavutamine oli varem väga kulukas, nüüd hõlpsasti teostatavad.

Integreeritud Gimbal kaamera

Ronin 4D integreerib pildistamis- ja stabiliseerimissüsteemid, hoides samal ajal gimbalkaameras ainult andurit ja vajalikke optilisi komponente. Kardaani kaldeteljel on kasutatud topeltsümmeetrilisi mootoreid, samas kui nii pannitelg kui ka veeretelg on kujundatud täiendava jäikuspuhvriga.

Kompaktne ja kaasaskantav kardaanisüsteem võimaldab pildistamist alustada ilma tüütu käsitsi tasakaalustamise vajaduseta. See tagab ka stabiilse salvestuse isegi objektiividega, mille raskuskese on kasutamise ajal nihutav.

Väga integreeritud kere ja tugeva mootorijõuga Ronin 4D pakub kogu Ronini seeria seni parimat stabiliseerimis- ja jälgimisjõudlust uskumatult kerge kaaluga. Lisaks saab ühe nupuvajutusega lülituda sportrežiimi, võimaldades kardaanil kiiresti operaatori liigutustele reageerida.

Samuti toetab see juhtmevaba kardaani juhtimist ja mitmekülgseid kinnituskonfiguratsioone erinevate pildistamisstsenaariumide jaoks.

ActiveTrack Pro

DJIEttevõtte patenteeritud arvutinägemus, süvaõppetehnoloogia ja CineCore 3.0 jõuline arvutusvõimsus on ühendatud ActiveTrack Pro-ga, mis võimaldab kinostandarditel jälgimisvõtteid isegi ühe võttega. See tehnoloogia võimaldab jälgida objekte ka pikemate vahemaade tagant ja võimaldab kompositsiooni reguleerimist pideva automaatse teravustamise abil, et hoida objekte jälgimise ajal fookuses.

LiDAR lainekuju

DJI Ronin 4D muudab käsitsi teravustamise lihtsamaks kui kunagi varem. Visualiseeritud teravustamise abitehnoloogia kuvab põhi- ja kaugmonitoril olevad kauguspunktid lihtsustatud ülalt-alla vaates. See pakub uuenduslikku ja intuitiivset LiDAR-i lainekuju teravuspunktide kiireks asukohaks ja võimaldab teravust ülitäpselt reguleerida. Isegi vähese või puuduva kogemusega operaatorid saavad kiiresti käsitsi teravustamise vilunud.

LiDAR vahemiku mõõtmine

LiDAR Range Finder suudab heita kuni 43 200 kauguspunkti 10 meetri tuvastusvahemikus. Võrreldes faasituvastusega autofookusega (PDAF), suudab Ronin 4D LiDAR-i teravustamissüsteem kiiremini teravustada, ilma et see kahjustaks pildikvaliteeti või sõltuks objekti pinna tekstuurist. See on eriti kasulik vähese valgusega keskkondades ja annab võrreldes teiste kinokaameratega erakordsed teravustamisvõimalused.

Autofookus

Uue LiDAR-i teravustamissüsteemiga suudab Ronin 4D säilitada fookuse isegi siis, kui kiirelt liikuvatest objektidest on põhjustatud tõsine liikumishägu. Paigaldatud teravustamismootoriga on autofookus saadaval isegi käsiobjektiividel. Pideva objektide automaatse teravustamise saab lubada koos ActiveTrack Pro-ga, muutes selle eriti mugavaks üksikoperaatoritele.

Automatiseeritud manuaalne teravustamine

Automatiseeritud manuaalse teravustamise (AMF) režiim annab teile käsitsi teravustamise täpsuse ja paindlikkuse koos automaatse teravustamise mugavusega. Fookuse ratas pöörleb sünkroonis, kui fookuspunkt muutub, kuid kinematograafid saavad igal hetkel käsitsi juhtida. Parempoolse käepideme teravustamisrattal on isegi elektromagnetilise tehnoloogiaga dünaamiline summutus. See annab filmioperaatoritele füüsilise fookuse muutumise tunde, pakkudes intuitiivsemat ja kaasaegsemat teravustamiskogemust, mis on tänapäeval selles valdkonnas konkurentsitu.

Video edastamise jõudlus

Ronin 4D kasutab täiesti uut DJI O3 Pro Video Transmission tehnoloogia, mis pakub 20 000 jala pikkust edastusulatust, mis oleks traditsiooniliste lahenduste puhul mõeldamatu. Lisaks sagedustele 2,4 GHz ja 5,8 GHz toetab see DFS-i sagedusriba ja AES 256-bitist krüpteerimisalgoritmi, mis suudab samaaegselt väljastada 1080p/60 kaadrit sekundis FHD-voo mitmele kaugmonitorile, suurendades oluliselt turvalisust, stabiilsust ja häiretevastast võimekust.

DJIEttevõtte patenteeritud kiip toidab Ronin 4D pildisüsteemi, videosaatjat, videovastuvõtjat ja kaugmonitori. Koos moodustavad need komponendid sujuva traadita edastussüsteemi, mille iga link on otseselt optimeeritud, et tagada ülimadala edastuslatentsuse pakkumine.

Integreeritud disain

4D-videosaatja saab paigaldada otse Ronin 4D-le ja toiteallikaks saab põhikorpuse aku. Sisseehitatud juhtmevaba videovastuvõtjaga High-Bright Remote Monitoril on 7-tolline, 1500-nitine suure eredusega laia värvigammaga puutetundlik ekraan, mis suudab laiendusmooduli kaudu väljastada nii HDMI- kui ka SDI-signaale. Selle kompaktne ja kerge korpus tagab optimaalse kaasaskantavuse ja tõhusa seadistamise, et kasutajad saaksid kohe pildistamist alustada.

Koordineeritud laskmine

High-Bright Remote Monitor toetab üht saatjat koos mitme vastuvõtjaga video- ja helivoogude jaoks. Saadaval on kaks edastusrežiimi. Esimene on Broadcast režiim, mis ei sea piiranguid vastuvõtjate arvule ja sobib suurte meeskondadega jälgimiseks. Teine on juhtimisrežiim, mis toetab kahe vastuvõtja koordineeritud tööd.

Suure eredusega kaugjuhtimismonitori saab ühendada Ronin 4D käepidemetega, DJI Pearattad, DJI Force Pro või uus DJI Kolme kanaliga jälgimisfookus. See võimaldab suure täpsusega teravustamise ja kardaani liigutuste kaugjuhtimist, salvestamise alustamist ja peatamist ning kaamera seadistuste reguleerimist, et täita kooskõlastatud pildistamise kõrgeimaid standardeid. Lisaks muudab sisseehitatud güroskoopsensor monitori kaugjuhtimispuldiks Ronin 4D gimbali jaoks.

Peegli juhtimisrežiim

Peegeljuhtimisrežiim annab suure eredusega kaugmonitorile identse juhtimisliidese kui põhimonitorile, sealhulgas kõik täiustatud funktsioonid, nagu allikaklipi taasesitus ning kaamera ja gimbali sätted, mida saab nüüd kaugjuhtimisega reguleerida isegi siis, kui Ronin 4D on paigaldatud laiendusplatvormidele. nagu nool, trossnukk või sõiduki kinnitus.

Sõltumatu salvestamine ja taasesitus

Suure eredusega kaugmonitoril on sisseehitatud microSD-kaardi pesa, mis toetab iseseisvat videosalvestust kuni 1080p/60 kaadrit sekundis. Kui kasutatakse mitut kaugmonitori koos, saab iga monitor esitada klippe eraldi, ilma et see segaks teisi monitore.

Säilitamine

Ronin 4D-l on sisseehitatud B-tüüpi CFexpressi pesa koos USB 3.1 Type-C laienduspordiga otse välisele meediumikettale salvestamiseks. See pakub ka kõrgeima spetsifikatsiooniga videote sisemist salvestamist DJI PROSSD 1TB, mille saab USB-C kaabli kaudu otse arvutiga ühendada, et pääseda ligi meediumile ilma traditsioonilise SSD-lugejata. Need salvestusvalikud pakuvad lahendusi kõrge kuluefektiivsuse tagamiseks ja neile, kes soovivad jõudluse ja stabiilsuse ületamatut kombinatsiooni.

Helisalvestus

Ronin 4D on varustatud sisseehitatud mikrofonidega, mis toetavad kahe kanaliga 24-bitist helisalvestust. Sellel on ka 3,5 mm pistikud ja XLR-mikrofoni pordid rohkemate helisisendilahenduste jaoks.

Aku kestvus

Täpselt nagu Ronin 2 ja Inspire 2, DJI Ronin 4D kasutab intelligentseid akusid TB50, mis pakuvad kuni 2,5 tundi võtteaega ja mida saab täielikult laadida vaid 1,5 tunniga. Toetatud on ka automaatsoojendus, mis võimaldab usaldusväärset funktsionaalsust väga külmades tingimustes.

Tehnilised andmed

Kindral

Põhikorpuse mõõtmed (pikkus × laius × kõrgus) 235 × 115 × 160 mm

Üldmõõtmed (pikkus × laius × kõrgus) 309 × 290 × 277 mm

Gimbali kaal ca. 1,04 kg

Põhikeha kaal ca. 1,45 kg

Üldkaal ca. 4,67 kg (pärast kõigi moodulite paigaldamist kombosse, välja arvatud objektiiv ja mälukaart)

Max tööaeg ca. 150 minutit

Intelligentsed funktsioonid ActiveTrack Pro, autofookus (toetab inimese näo/keha tuvastamist ja mis tahes objekti kadreerimist)

Säilitustemperatuur -20° kuni 60° C (-4° kuni 140° F)

Töötemperatuur -10° kuni 40° C (14° kuni 104° F)

Kaamera

Sensori suurus 35 mm täiskaader CMOS-pildiandur

Objektiivi aluskinnitus DX kinnitus ja tugi teistele kinnitusüksustele

Toetatud objektiivikinnitused DL-kinnitus (standardne), M-kinnitus ja E-kinnitus

DL objektiiv DJI DL 24mm F2.8 LS ASPH, DJI DL 35mm F2.8 LS ASPH, DJI DL 50mm F2.8 LS ASPH

Dünaamiline ulatus 14+ peatust

Valge tasakaalu juhend 2000–11 000 kelvinit ja tooni reguleerimine, toetab AWB-d

Gamma D-Log, Rec.709, HLG

EI vahemik X9-8K: EI 200-12800, topeltnatiivne ISO 800/4000, X9-6K: EI 200-12800, kahe loomulik ISO 800/5000

Säriaeg Elektrooniline Rullkatik 1/24s-1/8000s

ND Sisseehitatud 9-punktilised ND-filtrid: selged, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4) ), 512 (2,7)

Fookuse juhtimine Automaatne teravustamine, manuaalne teravustamine, automaatne manuaalne teravustamine

Toetatud failisüsteem exFAT

Salvestusvorming Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10-bitine)

Salvestuskandjad DJI PROSSD 1TB, CFexpress 2.0 Type B, USB-C SSD

DJI PROSSD 1TB salvestusvorming Salvestusvormingule pole piiranguid

CFexpress 2.0 B-tüüpi salvestusvorming ProRes 422 HQ: 6K: 23.976/24/25/29.97/30 kaadrit sekundis, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72ps/9/60/72ps 2K: 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 kaadrit sekundis ; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 kaadrit sekundis, 2K: 23.976/24/25/29.97/30/498/94/50 60/72/96/100/120 kaadrit sekundis

USB-C SSD salvestusvorming ProRes 422 HQ: C4K: 23.976/24/25/29.97/30/48/50/59.94/60 kaadrit sekundis, 2K: 23.976/24/25/29.97/30/48/50/60fps. H.264: C4K: 23,976/24/25/29,97/30/48/50/59,94/60 kaadrit sekundis, 2K: 23,976/24/25/29,97/30/48/50/59,94/60 kaadrit sekundis

Sisseehitatud mikrofon Sisseehitatud 2-kanaliline stereo

Helivorming LPCM 2-kanaliline, 24-bitine 48 kHz

Gimbal

Mehaaniline vahemik: ±330°, kalle: -75° kuni 175°, rull: -90° kuni 230°, Z-telje ulatus: umbes 130 mm

Reguleeritav vahemik: ±285°, kalle: -55° kuni +155°, rull: ±35°

Maksimaalne juhtimiskiirus (°/s) DJI Master Wheels või DJI Force Pro: Kallutamine: 360°/s, Roll: 360°/s, Pan: 360°/s ; Ronin 4D käepidemed: kalle: 120°/s, rull: 120°/s, pann: 120°/s

Maksimaalne Z-telje kandevõime 2000 g (sh 1040 g kardaan)

Vibratsiooni nurkvahemik ±0,01°

LiDAR vahemikuotsija

Kaal 88 g

Mõõdud (pikkus×laius×kõrgus) 71×47×34 mm

Töötemperatuur -10° kuni 40° C (14° kuni 104° F)

LiDAR vahemiku mõõtmise täpsus 0,3-1 m (±1%), 1-10 m (±1,5%）

FOV 30cm kuni 3m @>18% peegeldusvõime 60° (horisontaalne) × 45° (vertikaalne), 30cm kuni 10m @>18% peegeldusvõime 60° (horisontaalne) × 7° (vertikaalne)

Ohutusklass 1 (IEC 60825-1:2014) (ohutu inimese silmadele)

Kasutuskeskkond Kasutamine hajusalt peegeldavate pindadega keskkondades (>10%, nt seinad, puud, inimesed jne) ÄRGE kasutage tiheda uduga keskkondades ega suunake seda klaaspindadele või läbi nende.

Laseri lainepikkus 940 nm

Ühe impulsi laius Ringluses kiirgab kahte tüüpi impulsse: 5ns ja 33,4ns.

Laseri maksimaalne võimsus 6 W

Peamine monitor

Ekraani suurus 5,5 tolli (diagonaal)

Eraldusvõime 1920×1080

Värskendussagedus 60 Hz

Maksimaalne heledus 1000 cd/m²

Ekraan Pöörlev LCD-puuteekraan

Aku

Aku tüüp TB50 intelligentne aku

Mahutavus 4280 mAh

Energiat 97,58 Wh

Pinge 22,8 V

Maksimaalne laadimispinge 26,1 V

Maksimaalne laadimisvõimsus 180 W

Laadimistemperatuuri vahemik 5° kuni 40° C (41° kuni 104° F)

Laadimisaeg ca. 1,5 tundi (tavalise 86 W toiteadapteriga)

DJI O3 Pro videoedastus

Maksimaalne ülekandekaugus 20 000 jalga (umbes 6 km, FCC-ühilduv)

Maksimaalne edastuseraldusvõime ja kaadrisagedus 1920 × 1080 @ 60 kaadrit sekundis

Minimaalne lõpp-latentsus 100 ms või 68 ms [9]

Traadita sagedusega mitte-DFS-i sagedusriba: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz ; DFS-i sagedusriba: 5,250–5,350 GHz, 5,470–5,600 GHz, 5,650–5,725 GHz

Saatja võimsus (EIRP) 2,400–2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5,150–5,250 GHz,

Maksimaalne ribalaius 40 MHz

Maksimaalne bitikiirus 50 Mbps

Liides

Põhikorpuse 3,5 mm TRS stereosisendi pesa × 1 (toetab mikrofoni, pistiktoite mikrofoni ja liinisisendeid), 3,5 mm stereoväljundi pesa × 1, USB3.1 Type-C andmeport × 1, 6-kontaktiline 1B DC- IN (DC 12–30 V) × 1, akukinnituse toiteport (emane) × 1, 4D laiendusplaadi andmeport (emane) × 1, suure eredusega põhimonitori port × 1, käepidemete port × 2, ülemise käepideme port × 1, HDMI-tüüpi A videoväljundport × 1 [11]

X9 Gimbal LiDAR vahemikuotsija/ Fookuse mootori port × 2

TB50 aku kinnitus aku kinnituse toiteport (isane) × 1, TB50 aku port × 1

4D video saatja

Mõõdud 89×21×137 mm

4D-videosaatja port 4D laiendusplaadi andmeport (isane) × 1, SMA antenni pistik × 4, USB 3.1 Type-C andmeport × 1, akukinnituse toiteport (emane) × 1, akukinnituse toiteport (isane) × 1

Kaugmonitor

Mõõdud 216×58×166 mm (sisaldab monitori puuri)

Ekraani suurus 7 tolli (diagonaal)

Maksimaalne heledus 1500 cd/m²

Ekraani eraldusvõime 1920×1200

Värskendussagedus 60 Hz

Max aku eluiga ca. 2 tundi

Töötemperatuur 0° kuni 40° C (32° kuni 104° F)

Säilitustemperatuur -20° kuni 60° C (-4° kuni 140° F)

Toitesüsteem DJI WB37 aku/NP-F-seeria aku (vajab NP-F akuadapterit)

Kaugmonitori port 3,5 mm stereopistikupesa × 1, microSD-kaardi pesa × 1, HDMI-tüüpi A videosisendi port × 1, kaugmonitori laiendusplaadi kiire port (emane) × 1, kaugmonitori tarviku laiendusport × 1, USB 3.1 C-tüüpi andmeport × 1

Kaugmonitori laiendusport Kaugmonitori laiendusport kiire port (mees) × 1, HDMI 1.4 A-tüüpi videoväljundport × 1, 6-kontaktiline 1B DC-IN (DC 6,8–17,6 V) × 1, 3G-SDI (tase) A) BNC video väljundport × 1
