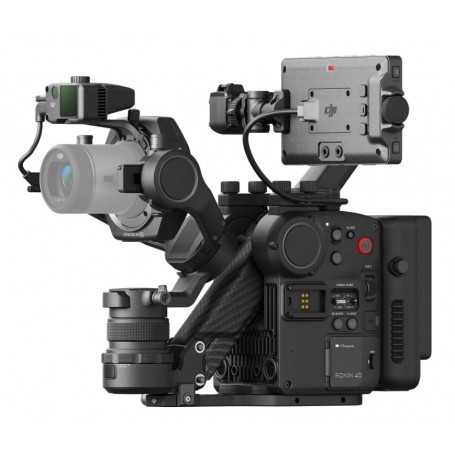

DJI Ronin 4D-8K rokas kamera

Integrēts un modulārs: abi realizēti vienā kamerā

DJI Ronin 4D piedāvā pilnīgi unikālu dizainu. Izgatavots no oglekļa šķiedras un alumīnija magnija, tā cietais korpuss apvieno attēlveidošanas, stabilizācijas un fokusēšanas sistēmas, kā arī bezvadu pārraidi un vadību. Tas ļauj izvairīties no laikietilpīgas iestatīšanas un nodrošina ātrāku fotografēšanu.

Apstrādes jauda

Ronin 4D ir aprīkots ar Zenmuse X9, DJIVadošā pilna kadra kamera. Tajā ir arī DJIJaunākā attēlu apstrādes sistēma CineCore 3.0. Šī sistēma izmanto DJIPatentētā mikroshēma, lai nodrošinātu progresīvu procesora arhitektūru, piedāvājot īpaši augstas veiktspējas skaitļošanas jaudu kompaktā kinokamerā. CineCore 3.0 ļauj Ronin 4D atbalstīt Apple ProRes RAW, ProRes 422 HQ un H.264 video iekšējo ierakstīšanu. Tā atbalsta arī līdz pat 8K/75 kadri/s un 4K/120 kadri/s video ierakstīšanu, nodrošinot vairākas iespējas profesionāla līmeņa izveidei.

Izšķirtspēja

DCI 8K (8192×4320)/60 kadri/s video saglabā ikvienu mazāko detaļu, sākot no bagātīgas lapotnes līdz iedvesmojošai arhitektūrai, ādas tekstūrai līdz matu šķipsnām, un tas viss ir nevainojamā kvalitātē. Tiem, kam nepieciešama izvade 4K kvalitātē, ierakstīšana 8K izšķirtspējā piedāvā vēl nebijušas radošas iespējas ar lielāku elastību, lai apgrieztu, pārveidotu un stabilizētu video ierakstā.

Augsts ISO

Zenmuse X9 atbalsta dubulto dabisko ISO (X9-8K: 800/4000; X9-6K: 800/5000), kas ieraksta attēlus ar izsmalcinātām detaļām un minimālu troksni, pat filmējot vakara pilsētas ainavu vai pludmali vai ainu, ko apgaismo vāja sveču gaisma. .

Ar 14+ dinamiskā diapazona soļiem Zenmuse X9 nodrošina dabiskas izgaismoto un ēnu pārejas sarežģītos apgaismojuma apstākļos, piemēram, aizmugurgaismotās ainas un tiešā saules gaismā. Šīs tradicionāli sarežģītās ainas tagad var iemūžināt viegli un ar pārliecību.

Krāsu zinātne

Ar DJI Cinema Color System (DCCS) un spēcīga skaitļošanas jauda, ko nodrošina CineCore 3.0, Zenmuse X9 spēj piešķirt attēliem kinematogrāfisku izskatu, saglabājot autentiskas un precīzas krāsas. Tā atbalsta arī nozares standarta ACES darbplūsmu, lai nodrošinātu vieglu saderību ar citu kinokameru krāsu toņiem.

Iebūvēti 9 stop ND filtri

X9 ir 9 stop iebūvēti augstas kvalitātes ND filtri (ND 2 līdz ND 512 vai ND 0,3 līdz ND 2,7), kurus var ātri un viegli pārslēgt, pateicoties iekšējai motorizētai sistēmai. Šie filtri tika izstrādāti arī tā, lai tie atbilstu un papildinātu Ronin 4D krāsu zinātni.

DL objektīvi

X9 standarta DL stiprinājums atbalsta trīs kompaktus pilna kadra objektīvus. Korpusi ir izgatavoti no vieglas, monokoka oglekļa šķiedras, tāpēc katrs objektīvs sver tikai 180 g. Vairāk DJI objektīvi būs pieejami nākotnē.

Maināmi stiprinājumi

X9 atbalsta maināmus objektīvu stiprinājumus, tostarp DJIPatentētais DL stiprinājums, kā arī trešo pušu stiprinājumi, piemēram, Leica M. Īpaši plata, f/0,95 liela apertūra, jaudas tālummaiņas, makro un anamorfie objektīvi, kas ir saderīgi ar tradicionālajām kinokamerām, darbojas arī ar X9, nodrošinot elastīgu objektīvu. iespējas.

Bezvadu vadība

Neatkarīgi no tā, vai izmantojat manuālos vai autofokusa objektīvus, īpašie moduļi, kas piestiprināti pie X9, var nodrošināt bezvadu objektīva vadību un pat automātisko fokusēšanu.

4 asu stabilizācija

DJI Ronin 4D pievieno Z-asi tradicionālajam 3 asu kardānam, kas efektīvi samazina vertikālo kameras vibrāciju un nodrošina stabilizācijas veiktspēju, kas ir līdzvērtīga lellei. Četras asis darbojas kopā ar lejupvērstu ToF sensoru, uz priekšu un uz leju vērstiem dubultvizuālajiem sensoriem, iebūvētu IMU un barometru, kā arī uzlabotu jaunu algoritmu, lai vispārējo stabilizāciju paceltu pilnīgi jaunā līmenī.

Kad šis kompaktais korpuss apvienojas ar jaudīgajām stabilizācijas iespējām, tagad ir viegli sasniedzamas sarežģītas kameras kustības, kuru veikšana agrāk bija ļoti dārga.

Integrēta Gimbal kamera

Ronin 4D integrē attēlveidošanas un stabilizācijas sistēmas, vienlaikus saglabājot kardāna kamerā tikai sensoru un nepieciešamos optiskos komponentus. Kardāna slīpuma ass izmanto divkāršus simetriskus motorus, savukārt gan pannu ass, gan apgāšanās ass ir veidotas ar papildu stingrības buferi.

Kompaktā un pārnēsājamā kardāna sistēma ļauj sākt fotografēšanu bez garlaicīgas manuālas balansēšanas. Tas nodrošina arī stabilus kadrus, pat ar objektīviem, kuriem lietošanas laikā ir mainīgs smaguma centrs.

Ar ļoti integrētu korpusu un robustu motora spēku Ronin 4D piedāvā līdz šim labāko stabilizēšanas un izsekošanas veiktspēju visā Ronin sērijā ar neticami vieglu svaru. Turklāt tas var pārslēgties uz sporta režīmu, nospiežot pogu, ļaujot kardānam ātri reaģēt uz kinematogrāfa kustībām.

Tā atbalsta arī bezvadu kardāna vadību un daudzpusīgas stiprinājuma konfigurācijas dažādiem fotografēšanas scenārijiem.

ActiveTrack Pro

DJIUzņēmuma patentētais datora redzējums, dziļās mācīšanās tehnoloģija un CineCore 3.0 spēcīgā skaitļošanas jauda ir apvienota ActiveTrack Pro, kas nodrošina kino standarta izsekošanas uzņēmumus pat vienā kadrā. Šī tehnoloģija arī ļauj izsekot objektiem no lielāka attāluma, un tai ir kompozīcijas pielāgošana ar nepārtrauktu automātisko fokusēšanu, lai saglabātu objektus fokusā izsekošanas uzņēmumu laikā.

LiDAR viļņu forma

DJI Ronin 4D padara manuālo fokusēšanu vienkāršāku nekā jebkad agrāk. Vizualizētā fokusa palīdzības tehnoloģija parāda attāluma punktus galvenajā un attālajā monitorā vienkāršotā skatā no augšas uz leju. Tas nodrošina novatorisku un intuitīvu LiDAR viļņu formu, lai ātri atrastu fokusa punktus un ļautu īpaši precīzi pielāgot fokusu. Pat operatori ar nelielu pieredzi vai bez tās var ātri apgūt manuālo fokusēšanu.

LiDAR diapazona mērīšana

LiDAR diapazona meklētājs var izmest līdz 43 200 attāluma punktiem 10 metru noteikšanas diapazonā. Salīdzinot ar fāzes noteikšanas automātisko fokusu (PDAF), Ronin 4D LiDAR fokusēšanas sistēma var ātrāk fokusēties, nemazinot attēla kvalitāti un nepaļaujoties uz objekta virsmas faktūru. Tas ir īpaši noderīgi vājā apgaismojumā un nodrošina izcilas fokusēšanas iespējas salīdzinājumā ar citām kinokamerām.

Autofokuss

Ar jauno LiDAR fokusēšanas sistēmu Ronin 4D spēj saglabāt fokusu pat tad, ja ir izteikts kustības izplūdums, ko izraisa ātri kustīgi objekti. Ja ir uzstādīts fokusa motors, autofokuss ir pieejams pat manuālajiem objektīviem. Nepārtrauktu automātisko fokusēšanu uz objektiem var iespējot kopā ar ActiveTrack Pro, padarot to īpaši ērtu atsevišķiem operatoriem.

Automatizēts manuālais fokuss

Automatizētā manuālā fokusa (AMF) režīms nodrošina manuālā fokusa precizitāti un elastību, kā arī autofokusa ērtības. Fokusa ritenis sinhroni griezīsies, mainoties fokusa punktam, taču kinematogrāfisti jebkurā brīdī var veikt manuālu vadību. Fokusa ritenī labajā rokturā ir pat dinamiska slāpēšana ar elektromagnētisko tehnoloģiju. Tas sniedz kinematogrāfistiem fizisku sajūtu par fokusa izmaiņām, nodrošinot intuitīvāku un modernāku fokusēšanas pieredzi, kas mūsdienās ir nepārspējama šajā nozarē.

Video pārraides veiktspēja

Ronin 4D izmanto pilnīgi jauno DJI O3 Pro video pārraides tehnoloģija, kas piedāvā 20 000 pēdu pārraides diapazonu, kas nebūtu iedomājams tradicionālajos risinājumos. Papildus 2,4 GHz un 5,8 GHz, tas atbalsta DFS frekvenču joslu un AES 256 bitu šifrēšanas algoritmu, kas var izvadīt 1080p/60 kadri/s FHD plūsmu vairākiem attāliem monitoriem vienlaikus ar ievērojami uzlabotu drošību, stabilitāti un prettraucējumu spēju.

DJIUzņēmuma patentētā mikroshēma nodrošina Ronin 4D attēlveidošanas sistēmu, video raidītāju, video uztvērēju un attālo monitoru. Kopā šie komponenti veido racionalizētu bezvadu pārraides sistēmu, kurā katra saite ir īpaši optimizēta, lai nodrošinātu ļoti zemu pārraides latentumu no gala līdz galam.

Integrēts dizains

4D video raidītāju var tieši uzstādīt uz Ronin 4D, un to var darbināt no galvenā korpusa akumulatora. Ar iebūvētu bezvadu video uztvērēju High-Bright Remote Monitor ir 7 collu, 1500 nitu īpaši spilgts, plašas krāsu gammas skārienekrāna displejs, kas var izvadīt gan HDMI, gan SDI signālus, izmantojot paplašināšanas moduli. Tā kompaktais un vieglais korpuss nodrošina optimālu pārnesamību un efektīvu uzstādīšanu, lai lietotāji varētu nekavējoties sākt fotografēt.

Koordinēta šaušana

Augstas spilgtuma tālvadības monitors atbalsta vienu raidītāju ar vairākiem uztvērējiem video un audio padevei. Ir pieejami divi pārraides režīmi. Pirmais ir apraides režīms, kas neierobežo uztvērēju skaitu un ir piemērots uzraudzībai ar lielām komandām. Otrais ir vadības režīms, kas atbalsta divu uztvērēju saskaņotu darbību.

Augstas spilgtuma tālvadības monitoru var savienot ar Ronin 4D rokturiem, DJI Master Wheels, DJI Force Pro vai jaunais DJI Trīs kanālu sekošanas fokuss. Tas nodrošina augstas precizitātes fokusa un kardāna kustību tālvadību, ierakstīšanas sākšanu un apturēšanu, kā arī kameras iestatījumu pielāgojumus, lai atbilstu augstākajiem saskaņotās fotografēšanas standartiem. Turklāt iebūvētais žiroskopa sensors pārvērš monitoru par tālvadības kustību kontrolieri Ronin 4D kardānam.

Spoguļa vadības režīms

Spoguļa vadības režīms nodrošina augstas spilgtuma tālvadības monitoram identisku vadības interfeisu kā galvenajam monitoram, tostarp visas uzlabotās funkcijas, piemēram, avota klipu atskaņošanu, kā arī kameras un kardāna iestatījumus, kurus tagad var attālināti regulēt pat tad, ja Ronin 4D ir piestiprināts pie paplašināšanas platformām. piemēram, strēli, troses izciļņu vai transportlīdzekļa stiprinājumu.

Neatkarīga ierakstīšana un atskaņošana

Augstas spilgtuma tālvadības monitoram ir iebūvēts microSD kartes slots, kas atbalsta neatkarīgu video ierakstīšanu ar ātrumu līdz 1080p/60 kadriem sekundē. Ja tiek izmantoti vairāki tālvadības monitori kopā, katrs monitors var atskaņot klipus atsevišķi, netraucējot citiem monitoriem.

Uzglabāšana

Ronin 4D ir iebūvēts CFexpress Type-B slots, kā arī USB 3.1 Type-C paplašināšanas ports ierakstīšanai tieši ārējā multivides diskā. Tā piedāvā arī visaugstākās specifikācijas videoklipu iekšējo ierakstīšanu ar DJI PROSSD 1TB, kuru var tieši savienot ar datoru, izmantojot USB-C kabeli, lai piekļūtu datu nesējiem bez tradicionālā SSD lasītāja. Šīs krātuves izvēles piedāvā risinājumus augstai izmaksu efektivitātei un tiem, kas vēlas nepārspējamu veiktspējas un stabilitātes kombināciju.

Skaņas ieraksts

Ronin 4D ir aprīkots ar iebūvētiem mikrofoniem, kas atbalsta divu kanālu 24 bitu audio ierakstīšanu. Tas nodrošina arī 3,5 mm ligzdas un XLR mikrofona pieslēgvietas vairākiem audio ievades risinājumiem.

Akumulatora darbības laiks

Tāpat kā Ronin 2 un Inspire 2, DJI Ronin 4D izmanto TB50 inteliģentās baterijas, kas piedāvā līdz 2,5 stundām uzņemšanas laiku un var tikt pilnībā uzlādētas tikai 1,5 stundās. Tiek atbalstīta arī automātiskā sildīšana, lai nodrošinātu uzticamu funkcionalitāti ļoti aukstos apstākļos.

Specs

Ģenerālis

Galvenā korpusa izmēri (garums × platums × augstums) 235 × 115 × 160 mm

Kopējie izmēri (garums × platums × augstums) 309 × 290 × 277 mm

Gimbal svars apm. 1,04 kg

Galvenā ķermeņa masa apm. 1,45 kg

Kopējais svars Apm. 4,67 kg (pēc visu moduļu uzstādīšanas kombinācijā, izņemot objektīvu un atmiņas karti)

Maksimālais darbības laiks apm. 150 minūtes

Inteliģentās funkcijas ActiveTrack Pro, autofokuss (atbalsta cilvēka sejas/ķermeņa atpazīšanu un jebkura objekta kadrēšanu)

Uzglabāšanas temperatūra -20° līdz 60°C (-4° līdz 140°F)

Darba temperatūra -10° līdz 40°C (14° līdz 104° F)

Kamera

Sensora izmērs 35 mm pilna kadra CMOS attēla sensors

Pamatnes objektīva stiprinājuma DX stiprinājums un atbalsts citām stiprinājuma vienībām

Atbalstītie objektīva stiprinājumi DL stiprinājums (standarta), M un E stiprinājums

DL objektīvs DJI DL 24mm F2.8 LS ASPH, DJI DL 35 mm F2.8 LS ASPH, DJI DL 50mm F2.8 LS ASPH

Dinamiskais diapazons 14+ pieturas

Baltā balansa rokasgrāmata 2 000–11 000 kelvinu un toņu regulēšana, atbalsta AWB

Gamma D-Log, Rec.709, HLG

EI diapazons X9-8K: EI 200-12800, Dual Native ISO 800/4000, X9-6K: EI 200-12800, Dual Native ISO 800/5000

Slēdža ātruma elektroniskais ritošais slēģis 1/24s-1/8000s

ND Iebūvētie 9 stop ND filtri: caurspīdīgi, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4) ), 512 (2,7)

Fokusa kontrole Autofokuss, manuālais fokuss, automatizēts manuālais fokuss

Atbalstītā failu sistēma exFAT

Ierakstīšanas formāts Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10 bitu)

Uzglabāšanas datu nesējs DJI PROSSD 1TB, CFexpress 2.0 Type B, USB-C SSD

DJI PROSSD 1TB ierakstīšanas formāts Ierakstīšanas formātam nav ierobežojumu

CFexpress 2.0 B tipa ierakstīšanas formāts ProRes 422 HQ: 6K: 23.976/24/25/29.97/30 kadri/s, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/7,1/9/60/7 2K: 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 kadri sekundē ; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 kadri/s, 2K: 23.976/24/25/29.97/30/498.94/50 60/72/96/100/120 kadri sekundē

USB-C SSD ierakstīšanas formāts ProRes 422 HQ: C4K: 23.976/24/25/29.97/30/48/50/59.94/60 kadri/s, 2K: 23.976/24/25/29.97/30/48/50/60fps. H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60 kadri/s, 2K: 23.976/24/25/29.97/30/48/50/59.94/60 kadri/s

Iebūvēts mikrofons Iebūvēts 2 kanālu stereo

Audio formāts LPCM 2 kanālu, 24 bitu 48 kHz

Gimbal

Mehāniskais diapazons: ±330°, slīpums: -75° līdz 175°, rullītis: -90° līdz 230°, Z-ass diapazons: aptuveni 130 mm

Vadāmais diapazons: ±285°, slīpums: -55° līdz +155°, roll: ±35°

Maksimālais vadības ātrums (°/s) DJI Master Wheels vai DJI Force Pro: slīpums: 360°/s, Ritums: 360°/s, Pan: 360°/s ; Ronin 4D rokturi: slīpums: 120°/s, ripināšana: 120°/s, Panna: 120°/s

Maksimālā Z-ass lietderīgā slodze 2000 g (ieskaitot 1040 g kardānu)

Leņķiskās vibrācijas diapazons ±0,01°

LiDAR diapazona meklētājs

Svars 88 g

Izmēri (garums×platums×augstums) 71×47×34 mm

Darba temperatūra no -10° līdz 40°C (14° līdz 104°F)

LiDAR diapazona mērījumu precizitāte 0,3-1m (±1%), 1-10m (±1,5%)

FOV 30 cm līdz 3 m @>18% atstarošanas spēja 60° (horizontāli) × 45° (vertikāli), 30 cm līdz 10 m @>18% atstarošanās spēja 60° (horizontāli) × 7° (vertikāli)

Drošības klase 1 (IEC 60825-1:2014) (drošs cilvēka acīm)

Darbības vide Lietojiet vidē ar izkliedētām atstarojošām virsmām (>10%, piemēram, sienas, koki, cilvēki utt.) NEIZMANTOJIET vidēs ar blīvu miglu un nevērsiet to pret stikla virsmām vai caur tām.

Lāzera viļņa garums 940 nm

Viena impulsa platums Apritē izstaro divu veidu impulsus: 5ns un 33,4ns.

Maksimālā lāzera jauda 6 W

Galvenais monitors

Ekrāna izmērs 5,5 collas (diagonāle)

Izšķirtspēja 1920×1080

Atsvaidzes intensitāte 60 Hz

Maksimālais spilgtums 1000 cd/m²

Ekrāns Rotācijas LCD skārienekrāns

Akumulators

Akumulatora tips TB50 viedais akumulators

Jauda 4280 mAh

Enerģija 97,58 Wh

Spriegums 22,8 V

Maksimālais uzlādes spriegums 26,1 V

Maksimālā uzlādes jauda 180 W

Uzlādes temperatūras diapazons no 5° līdz 40° C (41° līdz 104° F)

Uzlādes laiks apm. 1,5 stundas (ar standarta 86 W strāvas adapteri)

DJI O3 Pro video pārraide

Maksimālais transmisijas attālums 20 000 pēdu (apmēram 6 km, atbilst FCC prasībām)

Maksimālā pārraides izšķirtspēja un kadru nomaiņas ātrums 1920 × 1080 @ 60 kadri sekundē

Minimālais latentums no gala līdz galam 100 ms vai 68 ms [9]

Bezvadu frekvenču frekvenču josla bez DFS: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz ; DFS frekvenču josla: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz

Raidītāja jauda (EIRP) 2,400–2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5,150–5,250 GHz,

Maksimālais joslas platums 40 MHz

Maksimālais bitu pārraides ātrums 50 Mbps

Interfeiss

Galvenā korpusa 3,5 mm TRS stereo ieejas ligzda × 1 (atbalsta mikrofonu, spraudņa barošanas mikrofonu un līnijas ieejas), 3,5 mm stereo izvades ligzda × 1, USB3.1 Type-C datu ports × 1, 6 kontaktu 1B DC- IN (līdzstrāva 12-30 V) × 1, akumulatora stiprinājuma strāvas pieslēgvieta (sieviete) × 1, 4D paplašināšanas plāksnes datu ports (sieviete) × 1, īpaši spilgts galvenā monitora ports × 1, rokturu ports × 2, augšējā roktura ports × 1, HDMI A tipa video izvades ports × 1 [11]

X9 Gimbal LiDAR diapazona meklētājs/fokusa motora ports × 2

TB50 akumulatora stiprinājuma akumulatora stiprinājuma strāvas pieslēgvieta (vīrieša) × 1, TB50 akumulatora pieslēgvieta × 1

4D video raidītājs

Izmēri 89×21×137 mm

4D video raidītāja ports 4D paplašināšanas plāksnes datu ports (vīrietis) × 1, SMA antenas savienotājs × 4, USB 3.1 Type-C datu ports × 1, akumulatora stiprinājuma barošanas ports (sieviete) × 1, akumulatora stiprinājuma barošanas ports (vīrietis) × 1

Tālvadības monitors

Izmēri 216×58×166 mm (iekļauts monitora korpuss)

Ekrāna izmērs 7 collas (pa diagonāli)

Maksimālais spilgtums 1500 cd/m²

Ekrāna izšķirtspēja 1920×1200

Atsvaidzes intensitāte 60 Hz

Maksimālais akumulatora darbības laiks apm. 2 stundas

Darba temperatūra no 0° līdz 40° C (32° līdz 104° F)

Uzglabāšanas temperatūra -20° līdz 60°C (-4° līdz 140°F)

Enerģijas sistēma DJI WB37 akumulators/NP-F sērijas akumulators (nepieciešams NP-F akumulatora adapteris)

Tālvadības monitora pieslēgvieta 3,5 mm stereo ligzda × 1, microSD kartes slots × 1, HDMI A tipa video ievades ports × 1, tālvadības monitora paplašināšanas plates ātrgaitas ports (sieviete) × 1, tālvadības monitora piederumu paplašināšanas ports × 1, USB 3.1 C tipa datu ports × 1

Tālvadības monitora paplašināšanas ports Tālvadības monitora paplašināšanas ātrgaitas ports (vīrietis) × 1, HDMI 1.4 A tipa video izvades ports × 1, 6 kontaktu 1B DC-IN (DC 6,8–17,6 V) × 1, 3G-SDI (līmenis) A) BNC video izejas ports × 1
