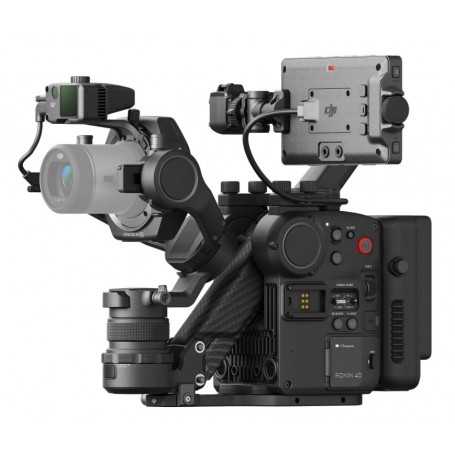

DJI Ronin 4D-8K delninis fotoaparatas

Integruotas ir modulinis: abu sukurti vienoje kameroje

DJI Ronin 4D siūlo visiškai unikalų dizainą. Tvirtas korpusas, pagamintas iš anglies pluošto ir aliuminio magnio, integruoja vaizdo gavimo, stabilizavimo ir fokusavimo sistemas, taip pat belaidį perdavimą ir valdymą. Taip išvengiama daug laiko reikalaujančios sąrankos ir galima greičiau fotografuoti.

Apdorojimo galia

Ronin 4D turi Zenmuse X9, DJIPavyzdinė viso kadro kamera. Jame taip pat yra DJINaujausia vaizdo apdorojimo sistema CineCore 3.0. Ši sistema naudoja DJIPatentuotas lustas, užtikrinantis pažangią procesoriaus architektūrą ir itin didelę skaičiavimo galią kompaktiškoje kino kameroje. CineCore 3.0 leidžia Ronin 4D palaikyti vidinį Apple ProRes RAW, ProRes 422 HQ ir H.264 vaizdo įrašų įrašymą. Jis taip pat palaiko iki 8K/75 kadrų per sekundę ir 4K/120 kadrų per sekundę vaizdo įrašymą, suteikdamas daugybę profesionalaus lygio kūrimo parinkčių.

Rezoliucija

DCI 8K (8192 × 4320) / 60 kadrų per sekundę vaizdo įraše išlaikoma kiekviena smulkmena – nuo sodrios lapijos iki įkvepiančios architektūros, odos tekstūros iki plaukų sruogų – visa tai nepriekaištinga kokybe. Tiems, kuriems reikia išvesties 4K raiška, įrašymas 8K suteikia precedento neturinčias kūrybines galimybes ir daugiau lankstumo apkarpant, perkomponuojant ir stabilizuojant įrašus.

Aukštas ISO

Zenmuse X9 palaiko dvigubą pradinį ISO (X9-8K: 800/4000; X9-6K: 800/5000), kuris įrašo vaizdus su išskirtinėmis detalėmis ir minimaliu triukšmu, net ir filmuojant vakarinį miesto peizažą ar paplūdimį arba sceną, apšviestą blankios žvakių šviesos. .

Su 14 ir daugiau dinaminio diapazono padalų Zenmuse X9 užtikrina natūralų šviesų ir šešėlių perėjimą sudėtingomis apšvietimo sąlygomis, pavyzdžiui, foninio apšvietimo scenomis ir tiesiogine saulės šviesa. Šias tradiciškai sudėtingas scenas dabar galima užfiksuoti lengvai ir užtikrintai.

Spalvų mokslas

Su DJI Cinema Color System (DCCS) ir patikima CineCore 3.0 skaičiavimo galia, Zenmuse X9 gali suteikti vaizdams kinematografišką išvaizdą, išlaikant autentiškas ir tikslias spalvas. Jis taip pat palaiko pramonės standartinę ACES darbo eigą, kad būtų lengva suderinti su kitų kino kamerų spalvų tonais.

Integruoti 9 sustojimų ND filtrai

X9 turi 9 pakopų integruotus aukštos kokybės ND filtrus (ND 2 iki ND 512 arba ND 0,3 iki ND 2,7), kuriuos galima greitai ir lengvai perjungti dėl vidinės motorinės sistemos. Šie filtrai taip pat buvo sukurti taip, kad atitiktų ir papildytų Ronin 4D spalvų mokslą.

DL objektyvai

Standartinis X9 DL laikiklis palaiko tris kompaktiškus viso kadro geriausius objektyvus. Korpusai pagaminti iš lengvo, monokokinio anglies pluošto, todėl kiekvienas objektyvas sveria vos 180 g. Daugiau DJI lęšius bus galima įsigyti ateityje.

Keičiami laikikliai

X9 palaiko keičiamus objektyvo laikiklius, įskaitant DJIPatentuotas DL laikiklis, taip pat trečiųjų šalių laikikliai, pvz., Leica M. Itin platus, f/0,95 didelės diafragmos, galingo priartinimo, makro ir anamorfiniai objektyvai, suderinami su tradiciniais kino kameromis, taip pat veikia su X9, todėl yra lankstus objektyvas galimybės.

Belaidis valdymas

Nesvarbu, ar naudojate rankinio ar automatinio fokusavimo objektyvus, specialiais moduliais, pritvirtintais prie X9, galima belaidžiu būdu valdyti objektyvą ir net automatinį fokusavimą.

4 ašių stabilizavimas

DJI „Ronin 4D“ prie tradicinio 3 ašių gimbalo prideda Z ašį, kuri efektyviai sumažina vertikalų fotoaparato drebėjimą ir užtikrina stabilumą, prilygstančią lėlėms. Keturios ašys veikia kartu su žemyn nukreiptu ToF jutikliu, į priekį ir žemyn nukreiptais dvigubais vaizdo jutikliais, integruotu IMU ir barometru bei pažangiu nauju algoritmu, kad bendras stabilizavimas būtų visiškai naujas.

Kai šis kompaktiškas korpusas derinamas su galingomis stabilizavimo galimybėmis, dabar lengvai pasiekiami sudėtingi fotoaparato judesiai, kurie anksčiau buvo labai brangūs.

Integruota Gimbal kamera

„Ronin 4D“ integruoja vaizdo gavimo ir stabilizavimo sistemas, išlaikant tik jutiklį ir būtinus optinius komponentus gimbalinėje kameroje. Kardano pakreipimo ašyje naudojami dvigubi simetriški varikliai, o tiek lėkštės, tiek riedėjimo ašys suprojektuotos su papildomu standumo buferiu.

Kompaktiška ir nešiojama gimbal sistema leidžia pradėti fotografuoti be varginančio rankinio balansavimo. Tai taip pat užtikrina stabilią filmuotą medžiagą, net ir naudojant objektyvus, kurių svorio centras keičiasi naudojimo metu.

Turėdamas labai integruotą korpusą ir tvirtą variklio jėgą, Ronin 4D siūlo geriausią stabilizavimo ir sekimo našumą visoje Ronin serijoje ir yra neįtikėtinai lengvas. Be to, vienu mygtuko paspaudimu galima persijungti į sportinį režimą, todėl kardanas greitai reaguos į kinematografininko judesius.

Jis taip pat palaiko belaidį gimbalo valdymą ir įvairias tvirtinimo konfigūracijas įvairiems fotografavimo scenarijus.

ActiveTrack Pro

DJIPatentuota kompiuterinė vizija, gilaus mokymosi technologija ir tvirta CineCore 3.0 skaičiavimo galia sujungia „ActiveTrack Pro“, leidžiančią stebėti standartinius kino kadrus net vienu kadru. Ši technologija taip pat leidžia sekti objektus iš didesnių atstumų ir turi kompozicijos reguliavimą su nuolatiniu automatiniu fokusavimu, kad objektai būtų sufokusuoti stebint kadrus.

LiDAR bangos forma

DJI Naudodami Ronin 4D rankinį fokusavimą lengviau nei bet kada anksčiau. Vizualizuota fokusavimo pagalbos technologija pagrindinio ir nuotolinio monitoriaus atstumo taškus rodo supaprastintame vaizde iš viršaus į apačią. Tai suteikia naujovišką ir intuityvią LiDAR bangos formą, leidžiančią greitai nustatyti fokusavimo taškus ir itin tiksliai reguliuoti fokusą. Netgi operatoriai, turintys mažai patirties arba neturintys jokios patirties, gali greitai išmokti fokusuoti rankiniu būdu.

LiDAR diapazono matavimas

LiDAR diapazono ieškiklis gali perduoti iki 43 200 nuotolio taškų 10 metrų aptikimo diapazone. Palyginti su fazės aptikimo automatiniu fokusavimu (PDAF), Ronin 4D LiDAR fokusavimo sistema gali sufokusuoti greičiau, nepakenkiant vaizdo kokybei ir nepasikliaujant objekto paviršiaus tekstūra. Tai ypač naudinga esant prastam apšvietimui ir suteikia išskirtines fokusavimo galimybes, palyginti su kitomis kino kameromis.

Automatinis fokusavimas

Naudodamas naują LiDAR fokusavimo sistemą, Ronin 4D gali išlaikyti fokusavimą net tada, kai dėl greitai judančių objektų judesio susilieja. Su sumontuotu fokusavimo varikliu automatinis fokusavimas galimas net naudojant rankinius objektyvus. Nepertraukiamą automatinį objektų fokusavimą galima įjungti kartu su „ActiveTrack Pro“, todėl jis ypač patogus pavieniams operatoriams.

Automatinis rankinis fokusavimas

Automatinio rankinio fokusavimo (AMF) režimas suteikia rankinio fokusavimo tikslumą ir lankstumą kartu su automatinio fokusavimo patogumu. Fokusavimo ratukas sukasi sinchroniškai, kai pasikeičia fokusavimo taškas, tačiau kinematografininkai gali bet kada valdyti rankiniu būdu. Fokusavimo ratukas ant dešinės rankenos netgi pasižymi dinaminiu slopinimu naudojant elektromagnetinę technologiją. Tai suteikia kinematografininkams fizinį fokusavimo pojūtį, suteikiant intuityvesnę ir šiuolaikiškesnę fokusavimo patirtį, kuri šiandien yra neprilygstama pramonėje.

Vaizdo perdavimo našumas

Ronin 4D naudoja visiškai naują DJI O3 Pro Video Transmission technologija, kuri siūlo 20 000 pėdų perdavimo diapazoną, kuris būtų neįsivaizduojamas naudojant tradicinius sprendimus. Be 2,4 GHz ir 5,8 GHz, jis palaiko DFS dažnių juostą ir AES 256 bitų šifravimo algoritmą, kuris gali išvesti 1080p/60 kadrų per sekundę FHD tiekimą į kelis nuotolinius monitorius vienu metu su žymiai padidintu saugumu, stabilumu ir apsauga nuo trukdžių.

DJIPatentuotas lustas maitina Ronin 4D vaizdo gavimo sistemą, vaizdo siųstuvą, vaizdo imtuvą ir nuotolinį monitorių. Kartu šie komponentai sudaro supaprastintą belaidžio perdavimo sistemą, kurioje kiekviena nuoroda yra aiškiai optimizuota, kad būtų užtikrintas itin mažas perdavimo vėlavimas nuo galo iki galo.

Integruotas dizainas

4D vaizdo siųstuvas gali būti tiesiogiai pritvirtintas prie Ronin 4D ir maitinamas iš pagrindinio korpuso baterijos. Su integruotu belaidžiu vaizdo imtuvu „High-Bright Remote Monitor“ turi 7 colių, 1500 nitų didelio ryškumo, plačios spalvų gamos jutiklinį ekraną, kuris per išplėtimo modulį gali perduoti tiek HDMI, tiek SDI signalus. Jo kompaktiškas ir lengvas korpusas užtikrina optimalų nešiojamumą ir efektyvią sąranką, todėl vartotojai gali iškart pradėti fotografuoti.

Koordinuotas šaudymas

Didelio ryškumo nuotolinis monitorius palaiko vieną siųstuvą su keliais vaizdo ir garso imtuvais. Galimi du perdavimo režimai. Pirmasis yra transliavimo režimas, kuris neriboja imtuvų skaičiaus ir yra tinkamas stebėti su didelėmis komandomis. Antrasis yra valdymo režimas, kuris palaiko suderintą dviejų imtuvų veikimą.

Didelio ryškumo nuotolinį monitorių galima prijungti prie Ronin 4D rankenų, DJI Pagrindiniai ratai, DJI Force Pro arba naujas DJI Trijų kanalų stebėjimo fokusavimas. Tai leidžia nuotoliniu būdu labai tiksliai valdyti fokusavimo ir gimbalo judesius, pradėti ir sustabdyti įrašymą bei koreguoti fotoaparato nustatymus, kad atitiktų aukščiausius suderinto fotografavimo standartus. Be to, įmontuotas giroskopo jutiklis paverčia monitorių nuotoliniu judesio valdikliu, skirtu Ronin 4D kardanui.

Veidrodžio valdymo režimas

Veidrodinio valdymo režimas suteikia didelio ryškumo nuotoliniam monitoriui identišką valdymo sąsają kaip pagrindiniam monitoriui, įskaitant visas pažangias funkcijas, tokias kaip šaltinio klipo atkūrimas, kameros ir gimbalo nustatymus, kuriuos dabar galima reguliuoti nuotoliniu būdu, net kai Ronin 4D yra pritvirtintas prie išplėtimo platformų. pvz., strėlės, troso kumštelio ar transporto priemonės laikiklio.

Nepriklausomas įrašymas ir atkūrimas

Didelio ryškumo nuotolinis monitorius turi įmontuotą „microSD“ kortelės lizdą, kuris palaiko nepriklausomą vaizdo įrašymą iki 1080p/60 kadrų per sekundę greičiu. Kai kartu naudojami keli nuotoliniai monitoriai, kiekvienas monitorius gali atkurti klipus atskirai, netrukdydamas kitų monitorių.

Sandėliavimas

„Ronin 4D“ turi įmontuotą „CFexpress Type-B“ lizdą ir USB 3.1 Type-C išplėtimo prievadą, skirtą įrašyti tiesiai į išorinį laikmenos diską. Ji taip pat siūlo vidinį aukščiausios specifikacijos vaizdo įrašų įrašymą su DJI PROSSD 1TB, kurį galima tiesiogiai prijungti prie kompiuterio per USB-C laidą, kad galėtumėte pasiekti laikmeną be tradicinio SSD skaitytuvo. Šie saugyklos pasirinkimai suteikia sprendimus dėl didelio ekonomiškumo ir tiems, kurie nori neprilygstamo našumo ir stabilumo derinio.

Garso įrašymas

Ronin 4D turi integruotus mikrofonus, kurie palaiko dviejų kanalų 24 bitų garso įrašymą. Jame taip pat yra 3,5 mm lizdai ir XLR mikrofono prievadai, skirti daugiau garso įvesties sprendimų.

Baterijos veikimo laikas

Kaip ir Ronin 2 ir Inspire 2, DJI Ronin 4D naudoja TB50 išmaniąsias baterijas, kurios suteikia iki 2,5 valandos filmavimo laiko ir gali būti visiškai įkrautos vos per 1,5 valandos. Taip pat palaikomas automatinis šildymas, kad būtų užtikrintas patikimas veikimas labai šaltomis sąlygomis.

Specifikacijos

Generolas

Pagrindinio korpuso matmenys (ilgis × plotis × aukštis) 235 × 115 × 160 mm

Bendri matmenys (ilgis × plotis × aukštis) 309 × 290 × 277 mm

Gimbalo svoris apytiksl. 1,04 kg

Pagrindinis kūno svoris apytiksl. 1,45 kg

Bendras svoris apytiksl. 4,67 kg (sumontavus visus modulius kombinacijoje, išskyrus objektyvą ir atminties kortelę)

Maksimalus veikimo laikas apytiksl. 150 minučių

Išmaniosios funkcijos „ActiveTrack Pro“, automatinis fokusavimas (palaiko žmogaus veido / kūno atpažinimą ir bet kokio objekto kadravimą)

Laikymo temperatūra nuo -20° iki 60° C (nuo -4° iki 140° F)

Darbinė temperatūra nuo -10° iki 40°C (14° iki 104°F)

Fotoaparatas

Jutiklio dydis 35 mm viso kadro CMOS vaizdo jutiklis

Bazinis objektyvo laikiklis DX laikiklis ir kitų tvirtinimo elementų atrama

Palaikomi objektyvo laikikliai DL laikikliai (standartinis), M laikikliai ir E laikikliai

DL objektyvas DJI DL 24mm F2.8 LS ASPH, DJI DL 35 mm F2.8 LS ASPH, DJI DL 50mm F2.8 LS ASPH

Dinaminis diapazonas 14+ sustojimų

Baltos spalvos balanso vadovas 2 000–11 000 kelvinų ir atspalvio reguliavimas, palaiko AWB

Gama D-Log, Rec.709, HLG

EI diapazonas X9-8K: EI 200-12800, dvigubas vietinis ISO 800/4000, X9-6K: EI 200-12800, dvigubas vietinis ISO 800/5000

Užrakto greitis elektroninis sukasi užraktas 1/24s-1/8000s

ND Integruoti 9 sustojimų ND filtrai: skaidrūs, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4) ), 512 (2,7)

Fokusavimo valdymas Automatinis fokusavimas, rankinis fokusavimas, automatinis rankinis fokusavimas

Palaikoma failų sistema exFAT

Įrašymo formatas Apple ProRes RAW HQ / Apple ProRes RAW, Apple ProRes 422 HQ / Apple ProRes 422, H.264 (4:2:0 10 bitų)

Saugojimo laikmena DJI PROSSD 1TB, CFexpress 2.0 Type B, USB-C SSD

DJI PROSSD 1TB įrašymo formatas Nėra jokių apribojimų įrašymo formatui

CFexpress 2.0 B tipo įrašymo formatas ProRes 422 HQ: 6K: 23.976/24/25/29.97/30 kadrų per sekundę, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72ps, 9.94/60/72ps 2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 kadrų per sekundę ; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 kadrų per sekundę, 2K: 23.976/24/25/29.97/30/498.94/50 60/72/96/100/120 kadrų per sekundę

USB-C SSD įrašymo formatas ProRes 422 HQ: C4K: 23.976/24/25/29.97/30/48/50/59.94/60 kadrų per sekundę, 2K: 23.976/24/25/29.97/30/48/50/60fps.9 H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60 kadrų per sekundę, 2K: 23.976/24/25/29.97/30/48/50/59.94/60 kadrų per sekundę

Integruotas mikrofonas Integruotas 2 kanalų stereofoninis ryšys

Garso formatas LPCM 2 kanalų, 24 bitų 48 kHz

Gimbalas

Mechaninis diapazonas: ±330°, pakreipimas: nuo -75° iki 175°, posūkis: nuo -90° iki 230°, Z ašies diapazonas: apie 130 mm

Valdomas diapazonas: ±285°, pakreipimas: nuo -55° iki +155°, posūkis: ±35°

Maksimalus valdymo greitis (°/s) DJI Master Wheels arba DJI Force Pro: Pakreipimas: 360°/s, Ritimas: 360°/s, Panas: 360°/s ; Ronin 4D rankenos: pakreipimas: 120°/s, sukimasis: 120°/s, Panas: 120°/s

Didžiausia Z ašies naudingoji apkrova 2000 g (įskaitant 1040 g gimbalą)

Kampinių virpesių diapazonas ±0,01°

LiDAR diapazono ieškiklis

Svoris 88 g

Matmenys (ilgis×plotis×aukštis) 71×47×34 mm

Darbinė temperatūra nuo -10° iki 40°C (14° iki 104°F)

LiDAR diapazono matavimo tikslumas: 0,3–1 m (±1 %), 1–10 m (± 1,5 %)

FOV nuo 30 cm iki 3 m @>18 % atspindžio koeficientas 60° (horizontalus) × 45° (vertikaliai), nuo 30 cm iki 10 m @>18 % atspindys 60° (horizontalus) × 7° (vertikalus)

1 saugos klasė (IEC 60825-1:2014) (saugu žmogaus akims)

Darbo aplinka Naudokite aplinkoje su išsklaidytais atspindinčiais paviršiais (>10%, pvz., sienos, medžiai, žmonės ir pan.) NENAUDOKITE aplinkoje, kurioje yra tirštas rūkas, arba nenukreipkite į stiklinius paviršius arba per juos.

Lazerio bangos ilgis 940 nm

Vieno impulso plotis Apyvartoje skleidžiami dviejų rūšių impulsai: 5ns ir 33,4ns.

Maksimali lazerio galia 6 W

Pagrindinis monitorius

Ekrano dydis 5,5 colio (įstrižainė)

Rezoliucija 1920×1080

Atnaujinimo dažnis 60 Hz

Maksimalus ryškumas 1000 cd/m²

Ekranas sukamasis LCD jutiklinis ekranas

Baterija

Baterijos tipas TB50 Pažangi baterija

Talpa 4280 mAh

Energija 97,58 Wh

Įtampa 22,8 V

Maksimali įkrovimo įtampa 26,1 V

Maksimali įkrovimo galia 180 W

Įkrovimo temperatūros diapazonas nuo 5° iki 40° C (nuo 41° iki 104° F)

Įkrovimo laikas apytiksl. 1,5 valandos (su standartiniu 86 W maitinimo adapteriu)

DJI O3 Pro vaizdo perdavimas

Maksimalus perdavimo atstumas 20 000 pėdų (apie 6 km, suderinamas su FCC)

Maksimali perdavimo skiriamoji geba ir kadrų dažnis 1920 × 1080 @ 60 kadrų per sekundę

Mažiausias galutinis delsa 100 ms arba 68 ms [9]

Belaidžio dažnio ne DFS dažnių juosta: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz ; DFS dažnių juosta: 5,250–5,350 GHz, 5,470–5,600 GHz, 5,650–5,725 GHz

Siųstuvo galia (EIRP) 2,400–2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5 150–5 250 GHz,

Maksimalus dažnių juostos plotis 40 MHz

Maksimalus bitų greitis 50 Mbps

Sąsaja

Pagrindinis korpusas 3,5 mm TRS stereo įvesties lizdas × 1 (palaiko mikrofoną, prijungiamas maitinimo mikrofonas ir linijos įvestis), 3,5 mm stereo išvesties lizdas × 1, USB3.1 Type-C duomenų prievadas × 1, 6 kontaktų 1B DC- IN (DC 12–30 V) × 1, akumuliatoriaus tvirtinimo maitinimo prievadas (moteris) × 1, 4D išplėtimo plokštės duomenų prievadas (moteris) × 1, didelio ryškumo pagrindinio monitoriaus prievadas × 1, rankenų prievadas × 2, viršutinės rankenos prievadas × 1, HDMI A tipo vaizdo išvesties prievadas × 1 [11]

X9 Gimbal LiDAR nuotolio ieškiklis / fokusavimo variklio prievadas × 2

TB50 akumuliatoriaus laikiklio akumuliatoriaus laikiklio maitinimo prievadas (vyriškas) × 1, TB50 akumuliatoriaus prievadas × 1

4D vaizdo siųstuvas

Matmenys 89×21×137 mm

4D vaizdo siųstuvo prievadas 4D išplėtimo plokštės duomenų prievadas (vyriškas) × 1, SMA antenos jungtis × 4, USB 3.1 Type-C duomenų prievadas × 1, akumuliatoriaus laikiklio maitinimo prievadas (moteris) × 1, akumuliatoriaus tvirtinimo maitinimo prievadas (vyriškas) × 1

Nuotolinis monitorius

Matmenys 216×58×166 mm (su monitoriaus dėklu)

Ekrano dydis 7 coliai (įstrižainė)

Maksimalus ryškumas 1500 cd/m²

Ekrano raiška 1920×1200

Atnaujinimo dažnis 60 Hz

Maksimalus baterijos veikimo laikas apytiksl. 2 valandos

Darbinė temperatūra nuo 0° iki 40° C (32° iki 104° F)

Laikymo temperatūra nuo -20° iki 60° C (nuo -4° iki 140° F)

Maitinimo sistema DJI WB37 baterija / NP-F serijos baterija (reikalingas NP-F akumuliatoriaus adapteris)

Nuotolinio monitoriaus prievadas 3,5 mm stereo lizdas × 1, „microSD“ kortelės lizdas × 1, HDMI A tipo vaizdo įvesties prievadas × 1, nuotolinio monitoriaus išplėtimo plokštės didelės spartos prievadas (moteris) × 1, nuotolinio monitoriaus priedo išplėtimo prievadas × 1, USB 3.1 C tipo duomenų prievadas × 1

Nuotolinio monitoriaus išplėtimo prievadas Nuotolinio monitoriaus išplėtimo didelės spartos prievadas (vyriškas) × 1, HDMI 1.4 A tipo vaizdo išvesties prievadas × 1, 6 kontaktų 1B DC-IN (DC 6,8–17,6 V) × 1, 3G-SDI (lygis) A) BNC vaizdo išvesties prievadas × 1
