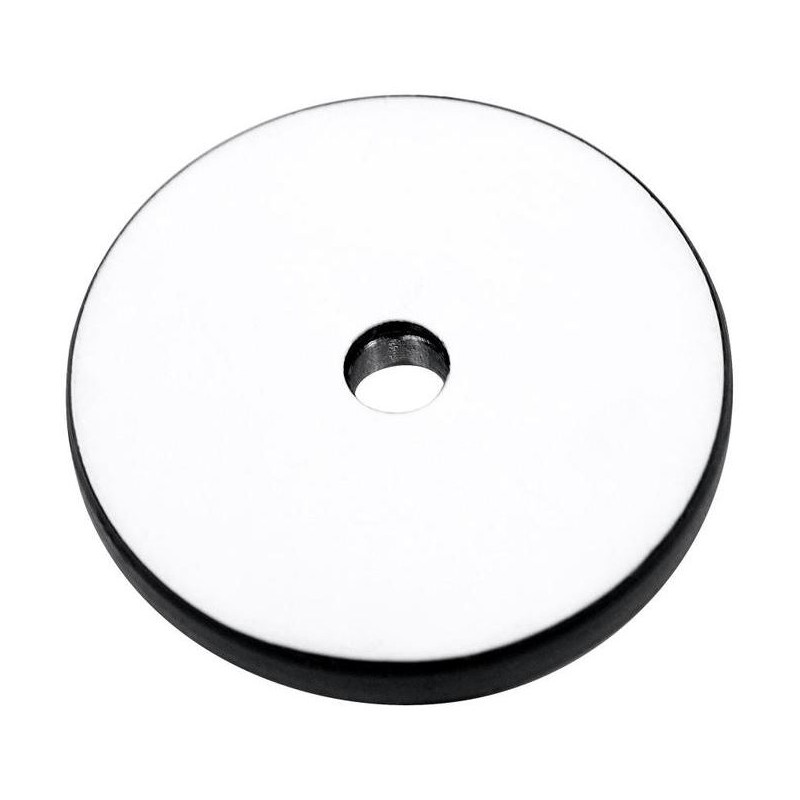

Howie Glatteri holograafiline kinnitus laserkollimaatorile – kontsentriline ringmuster

Teil on võimalus oma laserkollimaatorit täiustada holograafiliste lisadega, mis kruvitakse kindlalt laseri avasse ja millel on valge ekraani esipind. Need kinnitused sisaldavad optilist elementi, mis hajutab suurema osa laservalgusest sümmeetriliseks mustriks, mis lahkneb keskkiire ümber. See projitseeritud muster teenib optiliste elementide tsentreerimist, joondades need sümmeetriliselt optika servaga.

Valikus on kolm erinevat mustrit:

10 x 10 jooneline ruudukujuline ruudustik: see muster on standardvarustuses, kui pole laia katvuse tõttu teisiti määratud. See levib 21 kraadi ulatuses, võimaldades optika tsentreerimist isegi kiiretes teleskoopides, mille fookussuhe on f/2,7. Soovitatav üldiseks kasutamiseks, see mahutab kiireimad teleskoobid, mida tavaliselt kohtab.

Üheksa kontsentrilise ringi muster: 10-kraadine muster sobib optikale, mille fookussuhe on f/5,7 või aeglasem. See jõuab optika servani tõhusamalt kui ruudukujuline muster. Selle mustri heledam valgustus osutub eriti soodsaks Cassegraini skoobi puhul, kus mustri mõju peegelpindadele uuritakse sageli. Kuna projitseeritud muster on nähtav peamiselt tolmu, mustuse või optiliste defektide hajutatud valguse tõttu, suurendab heledam muster nähtavust, eriti kui tegemist on väga puhaste peeglitega.

Ristkarvaline ja ringikujuline "ulatuse" muster: see muster hõlmab 10 kraadi ja on kasulik esmaseks kollimatsiooniks tavalistes Newtoni teleskoopides, millel pole Barlowed. Selles kontekstis on esmane peegel reguleeritud nii, et see peegeldaks keskmist laserkiirt tagasi kollimaatori laseri avasse. Juuste ristmik hõlbustab hõlpsat visualiseerimist, millal tagasituli on täpselt kollimaatori esikülje keskel.
