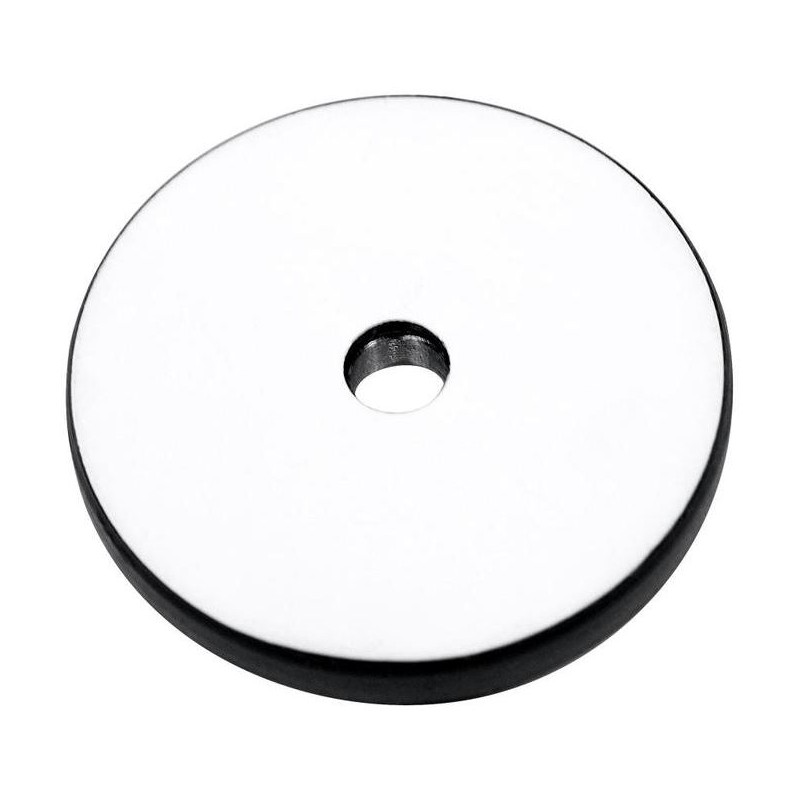

Howie Glatter holografisch opzetstuk voor lasercollimator - concentrisch cirkelpatroon

U heeft de mogelijkheid om uw lasercollimator uit te breiden met holografische hulpstukken die stevig in de laseropening worden geschroefd, met een wit scherm aan de voorkant. Deze hulpstukken bevatten een optisch element dat het grootste deel van het laserlicht verspreidt in een symmetrisch patroon dat rond de centrale straal divergeert. Dit geprojecteerde patroon heeft tot doel optische elementen te centreren door ze symmetrisch uit te lijnen met de rand van de optiek.

Er zijn drie verschillende patronen waaruit u kunt kiezen:

Vierkant rasterpatroon van 10 x 10 lijnen: Dit patroon wordt standaard meegeleverd, tenzij anders aangegeven vanwege de brede dekking. Het spreidt zich uit over 21 graden, waardoor de optiek kan worden gecentreerd, zelfs in snelle telescopen met een brandpuntsverhouding van f/2.7. Aanbevolen voor algemeen gebruik en geschikt voor de snelste telescopen die u doorgaans tegenkomt.

Patroon met negen concentrische cirkels: Dit patroon, dat een bereik van 10 graden bestrijkt, is geschikt voor optica rond de brandpuntsverhouding van f/5.7 of langzamer. Het bereikt de rand van de optiek effectiever dan het vierkante rasterpatroon. De helderdere verlichting van dit patroon blijkt bijzonder voordelig bij Cassegrain-scopes, waarbij de impact van het patroon op spiegeloppervlakken vaak onder de loep wordt genomen. Omdat het geprojecteerde patroon voornamelijk zichtbaar is door verstrooid licht van stof, vuil of optische onvolkomenheden, verbetert een helderder patroon de zichtbaarheid, vooral als het om zeer schone spiegels gaat.

Cross-Hair en Circle "Scope"-patroon: Dit patroon beslaat 10 graden en is nuttig voor primaire collimatie in niet-Barlowed, conventionele Newtoniaanse telescopen. In deze context wordt de primaire spiegel aangepast om de centrale laserstraal terug te reflecteren in de laseropening van de collimator. De kruising van het draadkruis maakt het gemakkelijk te visualiseren wanneer de retourstraal precies gecentreerd is op het collimatorvlak.
