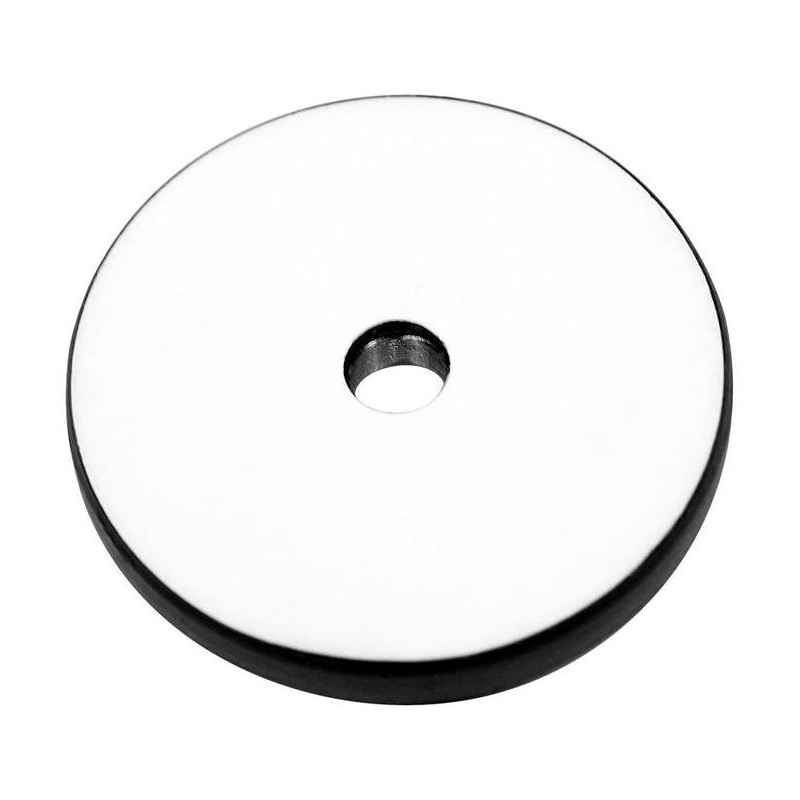

„Howie Glatter“ holografinis lazerinio kolimatoriaus priedas – koncentrinis apskritimas

Galite patobulinti savo lazerinį kolimatorių holografiniais priedais, kurie patikimai įsukami į lazerio apertūrą ir turi baltą priekinį ekrano paviršių. Šiuose prieduose yra optinis elementas, kuris išsklaido didžiąją dalį lazerio šviesos į simetrišką piešinį, besiskiriantį aplink centrinį spindulį. Šis projektuojamas raštas skirtas centruoti optinius elementus, simetriškai sulygiuojant juos su optikos kraštu.

Galima rinktis iš trijų skirtingų modelių:

10 x 10 linijų kvadratinis tinklelio raštas: šis modelis pateikiamas kaip standartinis, jei nenurodyta kitaip, nes jis apima platų aprėptį. Jis pasklinda 21 laipsniu, todėl optiką galima centruoti net greituose teleskopuose, kurių židinio santykis yra f/2,7. Rekomenduojamas bendram naudojimui, jis tinka greičiausiems paprastai pasitaikantiems teleskopams.

Devynių koncentrinių apskritimų raštas: 10 laipsnių kampas tinka optikoms, kurių židinio santykis yra maždaug f/5,7 arba lėtesnis. Jis pasiekia optikos kraštą efektyviau nei kvadratinis tinklelis. Ryškesnis šio rašto apšvietimas yra ypač naudingas naudojant Cassegrain taikiklius, kur modelio įtaka veidrodiniams paviršiams dažnai yra kruopščiai tikrinama. Kadangi projektuojamas raštas pirmiausia matomas dėl dulkių, nešvarumų ar optinių trūkumų išsklaidytos šviesos, ryškesnis raštas pagerina matomumą, ypač dirbant su labai švariais veidrodžiais.

Kryžminio plauko ir apskritimo „apimties“ raštas: apimantis 10 laipsnių, šis modelis yra naudingas pirminiam kolimavimui nebaruotuose įprastuose Niutono teleskopuose. Šiame kontekste pagrindinis veidrodis yra sureguliuotas taip, kad atspindėtų centrinį lazerio spindulį atgal į kolimatoriaus lazerio apertūrą. Kryžminio plauko susikirtimas palengvina vizualizavimą, kada grįžtamasis spindulys tiksliai nukreiptas į kolimatoriaus paviršių.
