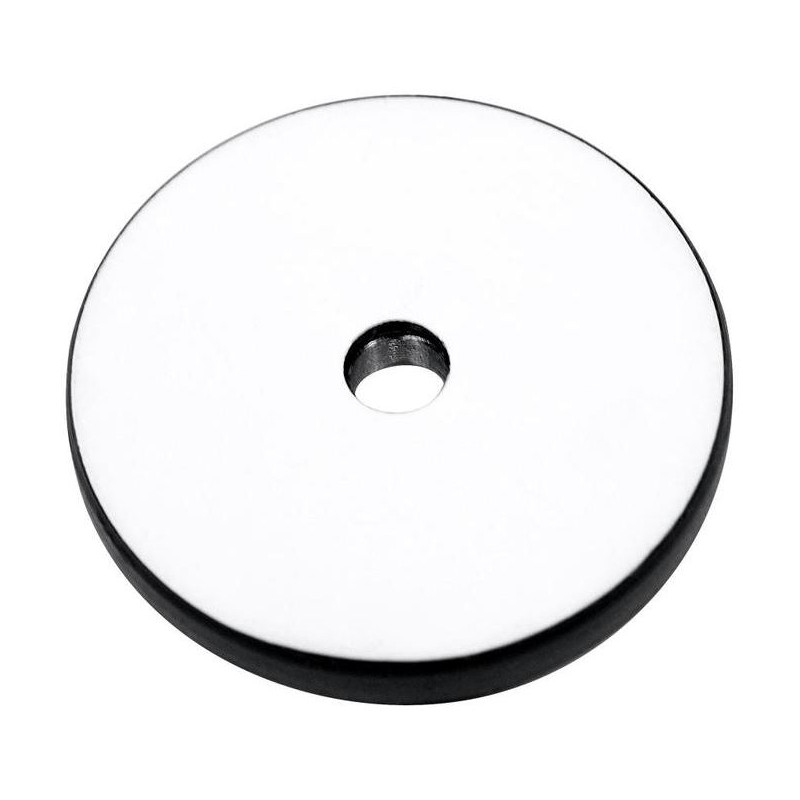

پیوست هولوگرافیک Howie Glatter برای لیزر کولیماتور - الگوی دایره متحدالمرکز

شما این امکان را دارید که کولیماتور لیزری خود را با ضمیمه های هولوگرافیکی که به طور ایمن به دیافراگم لیزر می پیچند و دارای یک سطح جلوی صفحه سفید است، تقویت کنید. این اتصالات دارای یک عنصر نوری هستند که اکثر نور لیزر را در یک الگوی متقارن پراکنده می کند که در اطراف پرتو مرکزی واگرا می شود. این الگوی پیش‌بینی‌شده هدف مرکزی قرار دادن عناصر نوری را با تراز کردن آنها به طور متقارن با لبه نوری انجام می‌دهد.

سه الگوی متمایز برای انتخاب وجود دارد:

الگوی شبکه مربعی 10 در 10 خط: این الگو به صورت استاندارد ارائه می شود، مگر اینکه به دلیل پوشش گسترده آن مشخص شده باشد. در سراسر 21 درجه پخش می شود و مرکز اپتیک را حتی در تلسکوپ های سریع با نسبت کانونی f/2.7 امکان پذیر می کند. برای استفاده عمومی توصیه می‌شود، سریع‌ترین تلسکوپ‌هایی را که معمولاً با آن‌ها مواجه می‌شوند را در خود جای می‌دهد.

الگوی دایره نه متمرکز: این الگو با گستره 10 درجه، برای اپتیک در اطراف نسبت کانونی f/5.7 یا کمتر مناسب است. به طور موثرتر از الگوی شبکه مربعی به لبه اپتیک می رسد. روشنایی روشن‌تر این الگو به‌ویژه در اسکوپ‌های Cassegrain سودمند است، جایی که تأثیر الگو بر روی سطوح آینه اغلب مورد بررسی قرار می‌گیرد. از آنجایی که الگوی پیش‌بینی‌شده عمدتاً به دلیل نور پراکنده از گرد و غبار، خاک یا عیوب نوری قابل مشاهده است، الگوی روشن‌تر باعث افزایش دید می‌شود، به‌ویژه هنگامی که با آینه‌های بسیار تمیز سروکار دارید.

الگوی "محدوده" دایره ای و موی متقاطع: با پوشش ده درجه، این الگو برای همخوانی اولیه در تلسکوپ های نیوتنی معمولی غیر بارلو مفید است. در این زمینه، آینه اولیه طوری تنظیم می شود که پرتو لیزر مرکزی را به دیافراگم لیزر کولیماتور بازتاب دهد. تقاطع موی متقاطع تجسم آسان زمانی را که پرتو برگشتی دقیقاً روی صفحه کولیماتور متمرکز شده است را تسهیل می کند.
