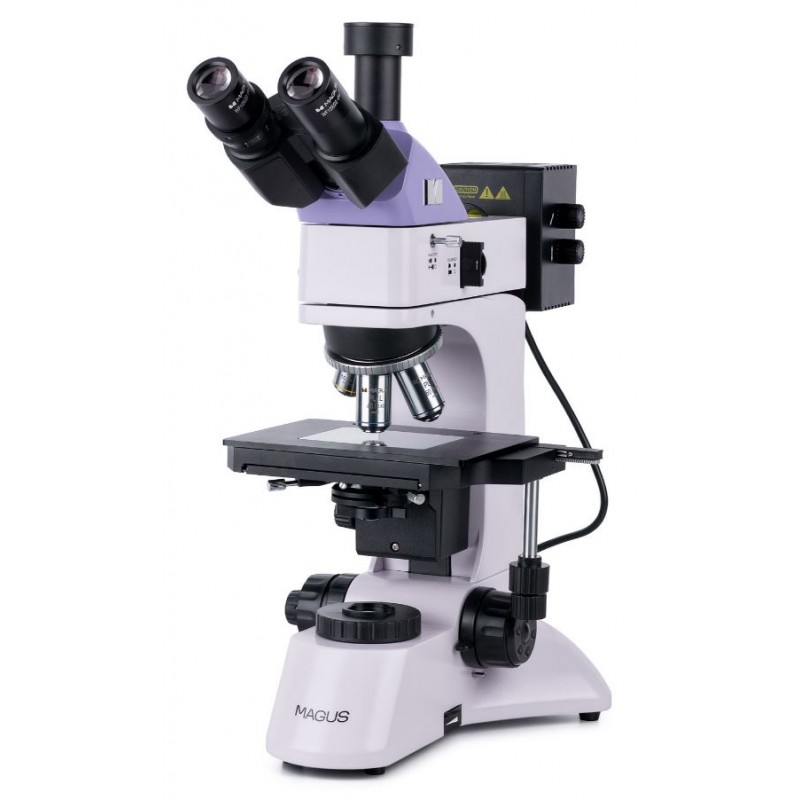

MAGUS Metal 600 metallurginen mikroskooppi

Metallurginen mikroskooppi MAGUS Metal 600 on suunniteltu läpinäkymättömien näytteiden (metallit, metalliseokset, maalipinnoitteet, puolijohteet ja muut materiaalit) tutkimiseen heijastuneessa valossa kirkaskenttä- ja polarisaatiomikroskooppitekniikoilla. Voit tutkia mikrorakenteita litteillä ja kiillotetuilla näytteillä. Läpäisevän valon valaisin mahdollistaa myös suodattimien ja läpikuultavien materiaalien (kuten ohuiden kalvojen) loukkuun jääneiden hiukkasten tutkimisen mikroskoopin alla. Mikroskooppi soveltuu geologien, metallurgien, insinöörien, arkeologien ja muiden tieteenalojen asiantuntijoiden suorittamaan tutkimukseen ja analysointiin.

Optiikka

Trinokulaaripää on varustettu trinokulaariputkella kameran kiinnitystä varten (ei sisälly). Valosäde voidaan jakaa kahteen asentoon: 100:0 tai 0:100, mikä tarkoittaa, että voit suunnata valonsäteen joko digitaalikameraan tai okulaariputkeen. Trinokulaaripää on 30° kalteva, mikä sopii pitkiin havaintoihin. Vasemmassa putkessa on diopterin säätörengas.

Peruskokoonpanossa mikroskoopin suurennus vaihtelee välillä 50x - 600x. Voit lisätä suurennusrajaa lisäämällä lisäokulaareja. Pyörivä nenäkappale objektiiveilla on suunnattu sisäpuolelle. Viisi objektiivia voidaan asentaa samanaikaisesti – neljä niistä sisältyy pakkaukseen ja yksi paikka on vapaa toisen asentamista varten. Mikroskoopissa käytetään kirkaskenttämikroskopiaan soveltuvia plan-akromaattisia objektiiveja, joiden työskentelyetäisyys on pitkä.

Valaistus

Mikroskooppi on varustettu läpäisevän ja heijastuneen valon valaistusjärjestelmillä. Molemmissa on 30 W:n kirkkaussäädettävä halogeenilamppu, joka saa virtansa vaihtovirtalähteestä. Halogeenilamput lähettävät valoa, jonka värilämpötila mahdollistaa mukavan työskentelyn.

Mikroskoopissa on polarisaatiolaitteet heijastuneen valon havainnointiin: sisäänrakennettu analysaattori ja irrotettava polarisaattori. Aukko- ja kenttäkalvot mahdollistavat Köhler-valaistuksen asettamisen, ja sarjaan kuuluu myös värisuodattimia. Aukot ja heijastuneen valon lähde voidaan keskittää.

Läpäisevän valon valaistusjärjestelmä käyttää perinteistä Abbe-kondensaattoria, jonka asentoa voidaan säätää kahdella tavalla: keskitetty ja korkeussäädettävä. Sitä täydentää käännettävä linssi, jota voidaan käyttää pienen suurennoksen objektiivien kanssa. Siellä on aukko- ja kenttäkalvot, eli voit käyttää Köhler-valaistusmenetelmää.

Lava ja tarkennusmekanismi

Lavalle asetettavan näytteen enimmäiskorkeus on 20 mm. Näytettä liikutetaan liikuttamalla tasoa kahta akselia pitkin. Sitä täydentää lasilevy, jota käytetään läpinäkymättömien näytteiden käsittelyyn.

Tarkennuksen säätämiseen käytetään karkeita ja hienoja tarkennusmekanismeja. Tarkennus on tasaista ja tarkkaa. Karkeassa tarkennuksessa on lukitusnuppi ja jännityksen säätö. Tarkennusnupit on sijoitettu koaksiaalisesti molemmille puolille, joten sinun ei tarvitse pitää käsiäsi ilmassa työskennellessäsi; sen sijaan voit asettaa ne pöydälle.

Lisätarvikkeet

MAGUS Metal 600 -mikroskooppi voidaan varustaa lisäokulaareilla, pitkän työskentelyetäisyyden objektiiveilla, digitaalikameroilla ja kalibrointilaseilla.

Avainominaisuudet:

• Mikroskooppi läpikuultamattomien litteiden ja kiillotettujen näytteiden tutkimiseen heijastuneessa valossa ja läpikuultavien näytteiden tutkimiseen läpäisevässä valossa
• Trinokulaarinen pää, jossa trinokulaariputki ja säteenjakaja
• Läpäisevä ja heijastuva valonlähde: 30W halogeenipolttimo
• Köhler-valaistusmenetelmä läpäisevässä ja heijastuneessa valossa, polarisaatiomikroskooppitekniikka heijastuneessa valossa
• Heijastetun valon valaistusjärjestelmän elementit (kalvot ja valonlähteet), jotka voidaan keskittää, suodatinsarja
• Abbe-kondensaattori käännettävällä linssillä, jota käytetään matalan suurennuksen objektiivien kanssa
• Laaja valikoima lisäobjektiveja ja okulaareja

Pakkaus sisältää:

• Pohja tehonsyötöllä, läpäisevä valonlähde ja lauhdutin, tarkennusmekanismi, lava ja pyörivä nenäkappale
• Heijastava valon valaisin lampputornilla
• Trinokulaarinen pää
• Ääretön akromaattinen objektiivi: PL L5x/0,12 WD 26,1 mm
• Ääretön akromaattinen objektiivi: PL L10х/0.25 WD 20.2mm
• Ääretön akromaattinen objektiivi: PL L40х/0.60 WD: 3.98mm
• Ääretön akromaattinen objektiivi: PL L60x/0,70 WD: 2,08 mm
• Okulaari 10x/22mm pitkällä silmänpoistolla (2 kpl)
• Lasilavalevy
• C-kiinnityssovitin 1x
• Kuusiokoloavain
• AC virtajohto
• Heijastavan valon valaisimen virtajohto
• Pölysuoja
• Käyttöohje ja takuukortti

Tekniset tiedot

Tuotetunnus 82896

Merkki MAGUS

Takuu 5

EAN 5905555018263

Pakkauksen koko (PxLxK) 35,2x30,5x75

Lähetyksen paino 14.5

Tyyppi kevyt/optinen, metallurginen

Pään trinokulaari

Suutin Siedentopf

Pään kaltevuuskulma 30°

Suurennus, x 50–600 perus (*valinnainen: 50–1000/1250/1500/2000/2500)

Okulaariputken halkaisija, mm 30

Okulaarit 10х/22mm, silmien kohoväli: 10mm (*valinnainen: 10x/22mm asteikolla, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektiivit infinity plan akromaattiset: PL L5x/0.12, PL L10x/0.25, PL L40x/0.60, PL L60x/0.70; parfokaalietäisyys 45 mm (*valinnainen: PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (kuiva))

Pyörivä nenäkappale 5 objektiiville

Työetäisyys, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Pupillien välinen etäisyys, mm 48-75

Lava, mm 210x140

Lavan liikkumisalue, mm 75/50

Näyttämössä on kaksiakselinen mekaaninen lava, jossa on lasilevy

Okulaarin diopterin säätö, diopterit ±5 (vasemmassa putkessa)

Lauhdutinläpäisevä valo: keskellä säädettävä ja korkeussäädettävä Abbe-kondensaattori, NA 1.25, säädettävä aukkokalvo ja taitettava linssi, lukitusruuveilla

Tarkennuksen koaksiaalinen, karkea tarkennus (25 mm, lukitusnuppi ja jännityksen säätönuppi) ja hienotarkennus (0,002 mm)

Valaistus halogeeni

Kirkkauden säätö kyllä

Virtalähde 220±22V, 50Hz, AC verkko

Valonlähteen tyyppi heijastuva ja läpäisevä valo: 12V/30W

Valonsuodattimet vihreä, sininen, keltainen, matta

Käyttölämpötila-alue,°C 5...+35

Sisäänrakennettu lisäanalysaattori ja irrotettava polarisaattori

Käyttäjätason kokeneet käyttäjät, ammattilaiset

Kokoamisen ja asennuksen vaikeusaste monimutkainen

Sovellus metallurginen

Valaistuspaikka kaksinkertainen

Tutkimusmenetelmä kirkas kenttä, polarisaatio

Pussi/kotelo/pussi pölysuojassa

Paino, kg 11
