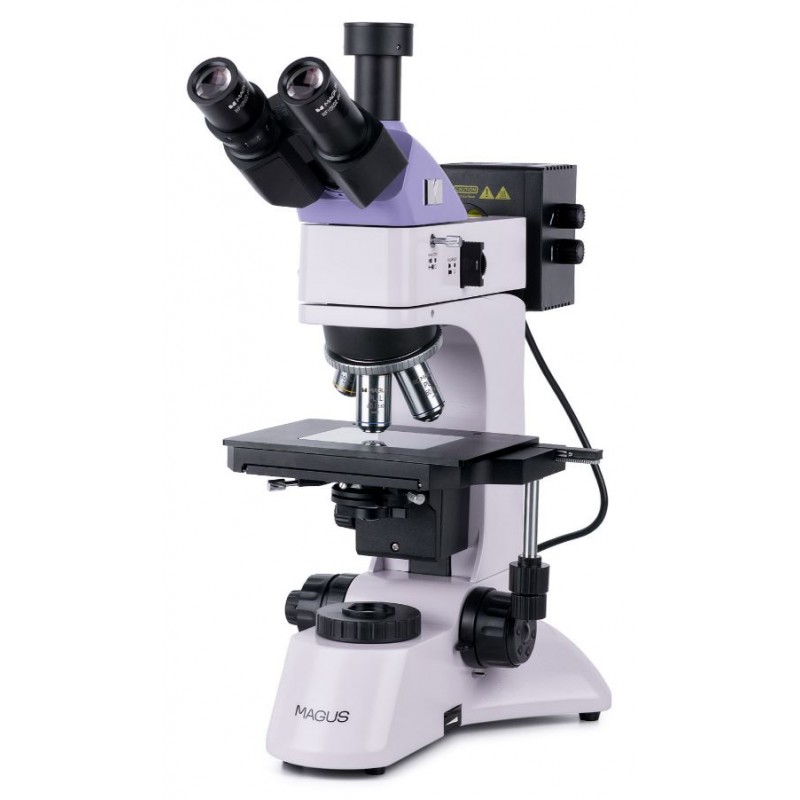

MAGUS Metal 600 metallurgiskt mikroskop

Metallurgiskt mikroskop MAGUS Metal 600 är designat för att studera ogenomskinliga prover (metaller, legeringar, färgbeläggningar, halvledare och andra material) i reflekterat ljus med hjälp av ljusfälts- och polarisationsmikroskopitekniker. Du kan studera mikrostrukturerna på platta och polerade prover. Belysningsinstrumentet för genomsläppt ljus gör det också möjligt att undersöka partiklar som fångas på filter och genomskinliga material (som tunna filmer) i mikroskop. Mikroskopet är lämpligt för forskning och analys som utförs av geologer, metallurger, ingenjörer, arkeologer och specialister inom andra vetenskapsområden.

Optik

Trinokulärt huvud är utrustat med ett trinokulärt rör för kameramontering (ingår ej). Ljusstrålen kan delas i två lägen: 100:0 eller 0:100, vilket innebär att du kan rikta ljusstrålen till antingen digitalkameran eller okularröret. Det trinokulära huvudet är 30° lutande, vilket är bekvämt för långa observationer. Det finns en dioptrijusteringsring på det vänstra röret.

I den grundläggande konfigurationen sträcker sig mikroskopets förstoring från 50x till 600x. För att öka den övre förstoringsgränsen kan du montera ytterligare okular. Den roterande nosdelen med objektiv är orienterad mot insidan. Fem objektiv kan monteras samtidigt – fyra av dem ingår i satsen och en plats är ledig för att installera ytterligare en. Mikroskopet använder planakromatiska objektiv med ett långt arbetsavstånd lämpligt för ljusfältsmikroskopi.

Belysning

Mikroskopet är utrustat med belysningssystem för genomsläppt och reflekterat ljus. Båda använder 30W ljusstyrka-justerbara halogenlampor som drivs av ett nätaggregat. Halogenlampor avger ljus med en färgtemperatur som möjliggör bekvämt arbete.

Mikroskopet är utrustat med polarisationsanordningar för observationer av reflekterat ljus: inbyggd analysator och avtagbar polarisator. Bländaröppningen och fältbländaren gör det möjligt att ställa in Köhler-belysningen, och det finns även färgfilter med i satsen. Bländarna och den reflekterade ljuskällan kan centreras.

Belysningssystemet för genomsläppt ljus använder en traditionell Abbe-kondensor, vars position kan justeras på två sätt: centrerad och justerad i höjdled. Den kompletteras med en uppfällbar lins för användning med objektiv med låg förstoring. Det finns bländare och fältbländare, dvs du kan använda Köhlers belysningsmetod.

Scen och fokuseringsmekanism

Den maximala höjden på provet som kan placeras på scenen är 20 mm. Provet flyttas genom att flytta scenen längs de två axlarna. Den kompletteras med en glasplatta som används för att arbeta med ogenomskinliga prover.

Grov- och finfokuseringsmekanismer används för fokusjustering. Fokuseringen är smidig och exakt. Grovfokuseringen har låsvred och spänningsjustering. Fokuseringsrattarna är koaxiellt placerade på båda sidor så att du inte behöver hålla händerna i luften medan du arbetar; istället kan du lägga dem på bordet.

Tillbehör

MAGUS Metal 600-mikroskopet kan ytterligare utrustas med extra okular, långa arbetsavståndsobjektiv, digitalkameror och kalibreringsglas.

Nyckelfunktioner:

• Mikroskop för att studera ogenomskinliga platta och polerade prover i reflekterat ljus och genomskinliga prover i genomsläppt ljus
• Trinokulärt huvud med ett trinokulärt rör och en stråldelare
• Sänd och reflekterad ljuskälla: 30W halogenlampa
• Köhlers belysningsmetod i transmitterat och reflekterat ljus, polarisationsmikroskopiteknik i reflekterat ljus
• Element (membran och ljuskällor) i det reflekterade ljusbelysningssystemet som kan centreras, filteruppsättning
• Abbe kondensor med uppfällbar lins som används med lågförstoringsobjektiv
• Brett utbud av extra objektiv och okular

Satsen innehåller:

• Sockel med strömingång, genomsänd ljuskälla och kondensor, fokuseringsmekanism, scen och roterande nosstycke
• Reflekterad ljusbelysning med lamphus
• Trinokulärt huvud
• Infinity plan akromatisk objektiv: PL L5x/0,12 WD 26,1 mm
• Infinity plan akromatisk objektiv: PL L10х/0,25 WD 20,2 mm
• Infinity plan akromatisk objektiv: PL L40х/0,60 WD: 3,98 mm
• Infinity plan akromatisk objektiv: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22mm med lång ögonavlastning (2 st.)
• Scenplatta i glas
• C-monteringsadapter 1x
• Insexnyckel
• AC nätsladd
• Strömkabel för reflekterande ljusbelysning
• Dammskydd
• Användarmanual och garantikort

Specifikationer

Produkt-ID 82896

Märke MAGUS

Garanti 5

EAN 5905555018263

Paketstorlek (LxBxH) 35,2x30,5x75

Fraktvikt 14,5

Typ lätt/optisk, metallurgisk

Trinokulärt huvud

Munstycke Siedentopf

Huvudets lutningsvinkel 30°

Förstoring, x 50–600 grundläggande (*valfritt: 50–1000/1250/1500/2000/2500)

Okularrörets diameter, mm 30

Okular 10х/22mm, ögonavlastning: 10mm (*valfritt: 10x/22mm med skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Mål oändlighetsplan akromatisk: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokalt avstånd 45 mm (*tillval: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (torr))

Roterande nosstycke för 5 objektiv

Arbetsavstånd, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Pupillavstånd, mm 48 — 75

Scen, mm 210x140

Stegrörelseområde, mm 75/50

Scenen har tvåaxlad mekanisk scen, med en glasplatta

Okulardioptrijustering, dioptrier ±5 (på vänster rör)

Kondensorgenomsläppligt ljus: centerjusterbar och höjdjusterbar Abbe-kondensor, NA 1.25, justerbar bländare och nedfällbar lins, med låsskruvar

Fokusera koaxial, grovfokusering (25 mm, med låsknapp och spänningsjusteringsratt) och finfokusering (0,002 mm)

Belysning halogen

Justering av ljusstyrka ja

Strömförsörjning 220±22V, 50Hz, AC-nätverk

Ljuskälltyp reflekterat och genomsläppt ljus: 12V/30W

Ljusfilter grönt, blått, gult, matt

Drifttemperaturområde,°C 5...+35

Ytterligare inbyggd analysator och avtagbar polarisator

Erfarna användare, proffs på användarnivå

Svårighetsgrad för montering och installation komplicerad

Användning metallurgisk

Dubbel belysningsplats

Forskningsmetod ljusfält, polarisering

Påse/fodral/påse i uppsatt dammskydd

Vikt, kg 11
