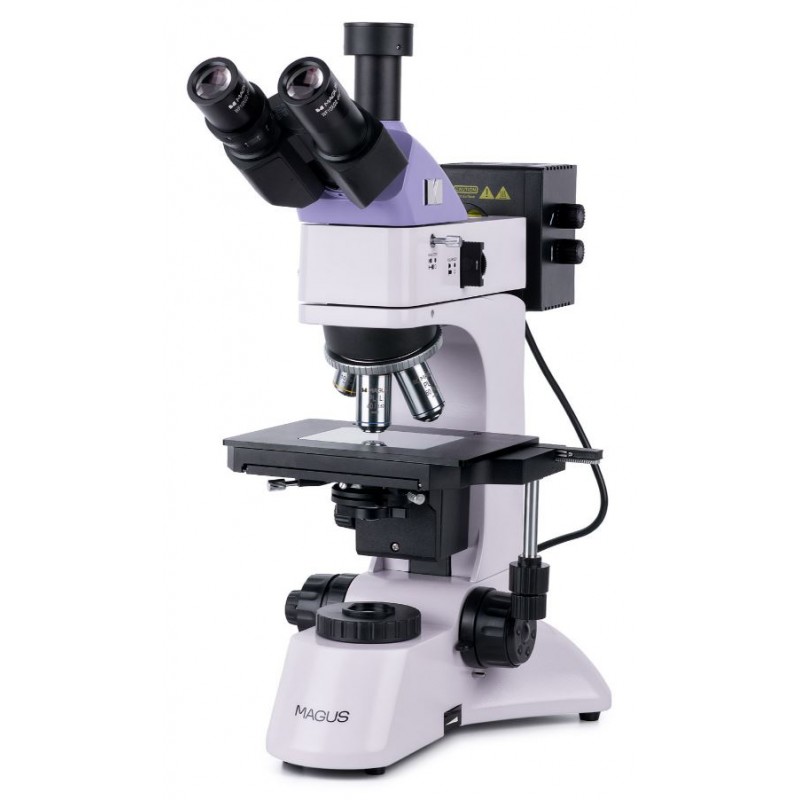

Microscop metalurgic MAGUS Metal 600

Microscopul metalurgic MAGUS Metal 600 este proiectat pentru studiul probelor opace (metale, aliaje, vopsea, semiconductori și alte materiale) în lumină reflectată, utilizând tehnici de microscopie în câmp luminos și polarizare. Puteți studia microstructurile pe probe plate și lustruite. Iluminatorul cu lumină transmisă permite, de asemenea, examinarea particulelor prinse pe filtre și materiale translucide (cum ar fi peliculele subțiri) la microscop. Microscopul este potrivit pentru cercetările și analizele efectuate de geologi, metalurgiști, ingineri, arheologi și specialiști din alte domenii ale științei.

Optica

Capul trinocular este echipat cu un tub trinocular pentru montarea camerei (nu este inclus). Fasciculul de lumină poate fi împărțit în două poziții: 100:0 sau 0:100, ceea ce înseamnă că puteți direcționa fasciculul de lumină către camera digitală sau către tubul ocularului. Capul trinocular este înclinat la 30°, ceea ce este convenabil pentru observații lungi. Există un inel de reglare a dioptriei pe tubul din stânga.

În configurația de bază, mărirea microscopului variază de la 50x la 600x. Pentru a crește limita superioară de mărire, puteți monta oculare suplimentare. Portarul rotativ cu obiective este orientat spre interior. Cinci obiective pot fi montate în același timp – patru dintre ele sunt incluse în kit și un slot este liber pentru instalarea unuia suplimentar. Microscopul folosește obiective acromatice în plan cu o distanță mare de lucru potrivită pentru microscopia în câmp luminos.

Iluminare

Microscopul este echipat cu sisteme de iluminare cu lumină transmisă și reflectată. Ambele folosesc becuri cu halogen cu luminozitate reglabilă de 30 W alimentate de o sursă de curent alternativ. Becurile cu halogen emit lumină cu o temperatură de culoare care permite lucrul confortabil.

Microscopul este echipat cu dispozitive de polarizare pentru observarea luminii reflectate: analizor incorporat si polarizator detasabil. Diafragmele de deschidere și câmp fac posibilă configurarea iluminării Köhler și există și filtre de culoare incluse în kit. Diafragmele și sursa de lumină reflectată pot fi centrate.

Sistemul de iluminare cu lumină transmisă folosește un condensator tradițional Abbe, a cărui poziție poate fi reglată în două moduri: centrat și reglat pe înălțime. Este completat de o lentilă rabatabilă pentru utilizare cu obiective cu mărire redusă. Există diafragme de deschidere și câmp, adică puteți folosi metoda de iluminare Köhler.

Etapă și mecanism de focalizare

Inaltimea maxima a specimenului care poate fi pus pe scena este de 20mm. Eșantionul este mutat prin deplasarea platoului de-a lungul celor două axe. Este completat de o placă de sticlă care este utilizată pentru lucrul cu specimene opace.

Pentru reglarea focalizării sunt utilizate mecanisme de focalizare grosiere și fine. Focalizarea este lină și precisă. Focalizarea grosieră are un buton de blocare și reglare a tensiunii. Butoanele de focalizare sunt poziționate coaxial pe ambele părți, astfel încât să nu fie nevoie să țineți mâinile în aer în timp ce lucrați; în schimb, le poți așeza pe masă.

Accesorii

Microscopul MAGUS Metal 600 poate fi echipat suplimentar cu oculare suplimentare, obiective pentru distanțe lungi de lucru, camere digitale și diapozitive de calibrare.

Caracteristici cheie:

• Microscop pentru studiul probelor opace plate și lustruite în lumină reflectată și probe translucide în lumină transmisă
• Cap trinocular cu tub trinocular și separator de fascicul
• Sursa de lumina transmisa si reflectata: bec cu halogen de 30W
• Metoda de iluminare Köhler în lumină transmisă și reflectată, tehnica de microscopie de polarizare în lumină reflectată
• Elemente (diafragme și surse de lumină) ale sistemului de iluminare a luminii reflectate care pot fi centrate, set de filtre
• Condensator Abbe cu lentilă rabatabilă care este utilizat cu obiective cu mărire redusă
• Gamă largă de obiective și oculare suplimentare

Setul include:

• Bază cu o intrare de putere, sursă de lumină transmisă și condensator, mecanism de focalizare, scenă și piesa rotativă
• Iluminator cu lumină reflectată cu lampă
• Cap trinocular
• Obiectiv acromatic cu plan infinit: PL L5x/0,12 WD 26,1 mm
• Obiectiv acromatic cu plan infinit: PL L10х/0,25 WD 20,2 mm
• Obiectiv acromatic cu plan infinit: PL L40х/0,60 WD: 3,98 mm
• Obiectiv acromatic cu plan infinit: PL L60x/0,70 WD: 2,08 mm
• Ocular 10x/22mm cu relief lung pentru ochi (2 buc.)
• Placa de scena din sticla
• Adaptor C-mount 1x
• Cheie hexagonală
• cablu de alimentare AC
• Cablu de alimentare al iluminatorului cu lumină reflectată
• Capac de praf
• Manual de utilizare si card de garantie

Specificații

ID produs 82896

Marca MAGUS

Garantie 5

EAN 5905555018263

Dimensiunea pachetului (Lxlxh) 35,2x30,5x75

Greutate de livrare 14,5

Tip light/optic, metalurgic

Cap trinocular

Duza Siedentopf

Unghi de înclinare a capului 30 °

Mărire, x 50–600 de bază (*opțional: 50–1000/1250/1500/2000/2500)

Diametrul tubului ocular, mm 30

Oculare 10х/22mm, relief ocular: 10mm (*opțional: 10x/22mm cu scară, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiective plan infinit acromatic: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; distanta parfocala 45mm (*optional: PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (uscat))

Piesa rotativă pentru 5 obiective

Distanța de lucru, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Distanța interpupilară, mm 48 — 75

Scenă, mm 210x140

Interval de mișcare a scenei, mm 75/50

Scena are o treaptă mecanică cu două axe, cu o placă de sticlă

Reglarea dioptriei ocularului, dioptrii ±5 (pe tubul din stânga)

Lumina transmisă prin condensator: condensator Abbe reglabil în centru și pe înălțime, NA 1,25, diafragmă cu deschidere reglabilă și lentilă rabatabilă, cu șuruburi de blocare

Focalizare coaxială, focalizare grosieră (25 mm, cu un buton de blocare și butonul de reglare a tensiunii) și focalizare fină (0,002 mm)

Iluminare cu halogen

Reglarea luminozității da

Alimentare 220±22V, 50Hz, retea AC

Tip sursa de lumina lumina reflectata si transmisa: 12V/30W

Filtre de lumină verde, albastru, galben, mat

Interval de temperatură de funcționare, °C 5...+35

Analizor încorporat suplimentar și polarizator detașabil

Utilizatori cu experiență la nivel de utilizator, profesioniști

Nivel de dificultate de asamblare și instalare complicat

Aplicație metalurgică

Locație de iluminare duală

Metoda de cercetare câmp luminos, polarizare

Husă/cuză/pungă în husă de praf

Greutate, kg 11
