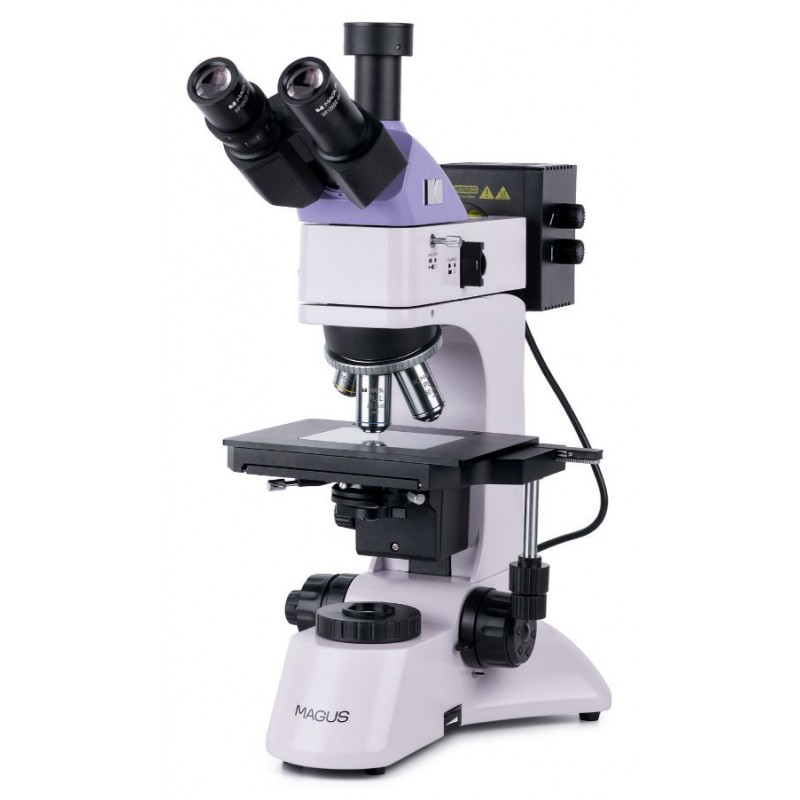

MAGUS Metal 600 metallurgisk mikroskop

Metallurgisk mikroskop MAGUS Metal 600 er designet til at studere uigennemsigtige prøver (metaller, legeringer, malingbelægninger, halvledere og andre materialer) i reflekteret lys ved hjælp af lysfelt- og polarisationsmikroskopiteknikker. Du kan studere mikrostrukturerne på flade og polerede prøver. Den transmitterede lys illuminator gør det også muligt at undersøge de partikler, der er fanget på filtre og gennemskinnelige materialer (som tynde film) under mikroskopet. Mikroskopet er velegnet til forskning og analyse udført af geologer, metallurger, ingeniører, arkæologer og specialister inden for andre videnskabsområder.

Optik

Det trinokulære hoved er udstyret med et trinokulært rør til kameramontering (medfølger ikke). Lysstrålen kan opdeles i to positioner: 100:0 eller 0:100, hvilket betyder, at du kan rette lysstrålen til enten digitalkameraet eller okularrøret. Det trinokulære hoved er 30° skråtstillet, hvilket er praktisk til lange observationer. Der er en dioptrijusteringsring på venstre rør.

I den grundlæggende konfiguration varierer mikroskopforstørrelsen fra 50x til 600x. For at øge den øvre forstørrelsesgrænse kan du montere yderligere okularer. Den roterende næsestykke med objektiver er orienteret mod det indre. Fem objektiver kan monteres på samme tid - fire af dem er inkluderet i sættet, og en slot er ledig til at installere en ekstra. Mikroskopet bruger planakromatiske objektiver med en lang arbejdsafstand, der er egnet til lysfeltsmikroskopi.

Belysning

Mikroskopet er udstyret med belysningssystemer med transmitteret og reflekteret lys. Begge bruger 30W lysstyrkejusterbare halogenpærer drevet af en AC-strømforsyning. Halogenpærer udsender lys med en farvetemperatur, der giver mulighed for behageligt arbejde.

Mikroskopet er udstyret med polarisationsenheder til observationer af reflekteret lys: indbygget analysator og aftagelig polarisator. Blænde- og feltblænderne gør det muligt at opsætte Köhler-belysningen, og der er også farvefiltre med i sættet. Åbningerne og den reflekterede lyskilde kan centreres.

Det transmitterede lys-belysningssystem bruger en traditionel Abbe-kondensator, hvis position kan justeres på to måder: centreret og justeret i højden. Den er suppleret med en flip-up linse til brug med objektiver med lav forstørrelse. Der er blænde- og feltblænder, dvs. du kan bruge Köhlers belysningsmetode.

Scene og fokuseringsmekanisme

Den maksimale højde af prøven, der kan sættes på scenen, er 20 mm. Prøven flyttes ved at flytte scenen langs de to akser. Det suppleres af en glasplade, der bruges til at arbejde med uigennemsigtige prøver.

Grove og fine fokuseringsmekanismer bruges til fokusjustering. Fokusering er jævn og præcis. Grovfokuseringen har en låseknap og spændingsjustering. Fokuseringsknapperne er koaksialt placeret på begge sider, så du ikke behøver at holde hænderne i vejret, mens du arbejder; i stedet kan du stille dem på bordet.

tilbehør

MAGUS Metal 600-mikroskopet kan yderligere udstyres med ekstra okularer, objektiver til lang arbejdsafstand, digitale kameraer og kalibreringsglas.

Nøglefunktioner:

• Mikroskop til undersøgelse af uigennemsigtige flade og polerede prøver i reflekteret lys og gennemskinnelige prøver i transmitteret lys
• Trinokulært hoved med et trinokulært rør og en stråledeler
• Transmitteret og reflekteret lyskilde: 30W halogenpære
• Köhler belysningsmetode i transmitteret og reflekteret lys, polarisationsmikroskopiteknik i reflekteret lys
• Elementer (membraner og lyskilder) i det reflekterede lysbelysningssystem, der kan centreres, sæt filtre
• Abbe kondensator med flip-up linse, der bruges med objektiver med lav forstørrelse
• Bredt udvalg af ekstra objektiver og okularer

Sættet indeholder:

• Base med strømindgang, transmitteret lyskilde og kondensator, fokuseringsmekanisme, scene og roterende næsestykke
• Reflekterende lysarmatur med lygtehus
• Trinokulært hoved
• Infinity plan akromatisk objektiv: PL L5x/0,12 WD 26,1 mm
• Infinity plan akromatisk objektiv: PL L10х/0,25 WD 20,2 mm
• Infinity plan akromatisk objektiv: PL L40х/0,60 WD: 3,98 mm
• Infinity plan akromatisk objektiv: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22mm med lang øjenaflastning (2 stk.)
• Sceneplade af glas
• C-mount adapter 1x
• Sekskantnøgle
• AC strømledning
• Reflekterende lys illuminator strømledning
• Støvdæksel
• Brugervejledning og garantibevis

specifikationer

Produkt ID 82896

Mærke MAGUS

Garanti 5

EAN 5905555018263

Pakkestørrelse (LxBxH) 35,2x30,5x75

Forsendelsesvægt 14,5

Type let/optisk, metallurgisk

Trinokulær hoved

Dyse Siedentopf

Hovedets hældningsvinkel 30°

Forstørrelse, x 50-600 basic (*valgfrit: 50-1000/1250/1500/2000/2500)

Okularrørdiameter, mm 30

Okularer 10х/22mm, øjenaflastning: 10mm (*valgfrit: 10x/22mm med skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Mål uendelig plan akromatisk: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokal afstand 45 mm (*valgfrit: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (tør))

Revolverende næsestykke til 5 objektiver

Arbejdsafstand, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)

Pupilafstand, mm 48 — 75

Stage, mm 210x140

Stage bevægelsesområde, mm 75/50

Scene har to-akset mekanisk trin, med en glasplade

Okulardioptrijustering, dioptri ±5 (på venstre rør)

Kondensatortransmitteret lys: centerjusterbar og højdejusterbar Abbe-kondensator, NA 1.25, justerbar blændeblænde og flip-down linse, med låseskruer

Fokus koaksial, grovfokusering (25 mm, med en låseknap og spændingsjusteringsknap) og finfokusering (0,002 mm)

Belysning halogen

Justering af lysstyrke ja

Strømforsyning 220±22V, 50Hz, AC netværk

Lyskildetype reflekteret og transmitteret lys: 12V/30W

Lysfiltre grøn, blå, gul, mat

Driftstemperaturområde,°C 5...+35

Ekstra indbygget analysator og aftagelig polarisator

Erfarne brugere på brugerniveau, professionelle

Monterings- og installationssværhedsgrad kompliceret

Anvendelse metallurgisk

Belysningsplacering dobbelt

Forskningsmetode lysfelt, polarisering

Pung/etui/pose i sæt støvbetræk

Vægt, kg 11
