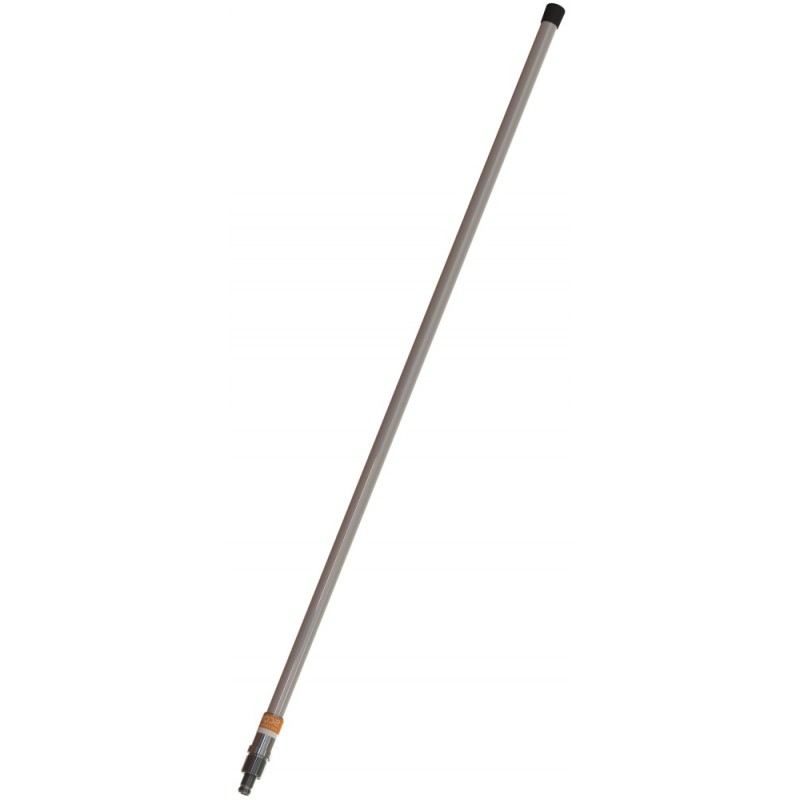

Skannausantenni VHFGPS4 3 dB Dual Band Marine VHF ja GNSS-lasikuituantenni 1,1 m, pussi (11604-701)

Kaksikaistainen antenni, joka on suunniteltu ammattimaiseen merenkulkukäyttöön, yhdistää kansainvälisen merenkulun VHF-kaistan neljään satelliittinavigointi-/paikannusjärjestelmään. Ihanteellinen merenkulun tunnistusjärjestelmiin, kuten AIS.

• Laadukas kaksikaistainen VHF ja aktiivinen GNSS-antenni.
• Yhteensopiva GPS-, GLONASS-, BeiDou- ja Galileo-satelliittijärjestelmien kanssa.
• Yksinkertaistettu asennus yhdellä alaspäin johtavalla antennikaapelilla, jossa on kannen alla oleva diplex-suodatin.

Pakkaustiedot

• Tyyppi: Polylaukku.
• Koko: n. 1,5 m.
• Paino: n. 2,1 kg.

Sähköiset tiedot

• Taajuus: 156-162,5 MHz (VHF) ja 1555,4-1610 MHz (GNSS).
• Kaistanleveys: 6,5 MHz (VHF) ja 54,6 MHz (GNSS).
• Antennityyppi: Täysi 1/2 λ-dipoli VHF:lle, sirurakenne GNSS:lle (ei vaadi maatasoa).
• Impedanssi: 50 ohmia.
• VSWR: < 2,0:1 (VHF).
• Satelliittijärjestelmät: GPS, GLONASS, BeiDou, Galileo.
• Polarisaatio: pystysuora.
• Vahvistus: 0 dBd, 2,1 dBi.
• Säteilykuvio: Omni-suuntainen.
• Suurin syöttöteho: 35 W (VHF).
• LNA-vahvistus: Tyypillinen 26 dB (GNSS).
• Syöttöjännite: 2,5-5,5 VDC (syötetään koaksiaalikaapelin ja diplekserin kautta).
• Virrankulutus: n. 20 mW @ 5 V (GNSS).
• Antistaattinen suojaus: Suora maadoitus (DC-short).

Mekaaniset tiedot

• Väri: Valkoinen ja kromi.
• Pituus: 1120 mm.
• Paino: 520 g.
• Asennus: Sopii 1" kierteiseen napaan (G1"-11 kierre) pyörivällä mutterisarjalla tai valinnaisilla kiinnikkeillä.
• Asennuspaikka: Soveltuu masto- tai kansiasennuksiin.
• Materiaalit: PU-maalattu lasikuitu, PCB, PTFE, kupari ja kromattu massiivimessinki.
• Selviytymistuulen nopeus: Kestää jopa 55 m/s (125 mph).
• Käyttölämpötila: -40°C - +70°C.
• Liitin: N-naaras.
• Kaapelivaatimukset:
  • Kaksi lyhyttä diplekserikaapelia (sisältyy joihinkin GNSS-vastaanottimen ja VHF-radion sarjoihin).
  • Antennin alasjohtokaapeli (tilattava erikseen).
• Sisääntulosuojaus: IP66.
• Sarjanumero: Ilmoitettu tuotteen etiketissä.

Tilaustiedot

• Osanumero: 11604-701 (VHFGPS4 KIT -antenni diplekserillä polybagissa).
