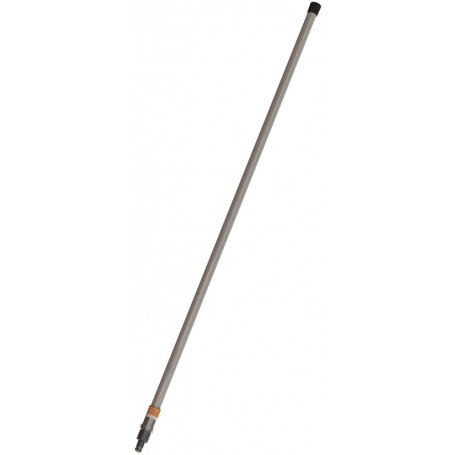

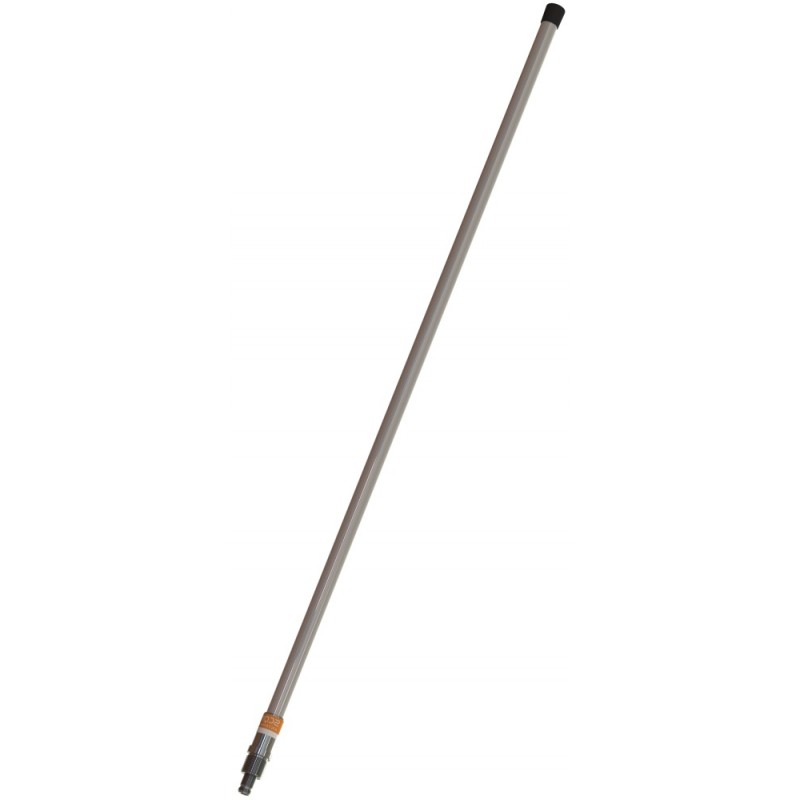

Skaneerimisantenn VHFGPS4 3 dB kahesageduslik mere-VHF ja GNSS-klaaskiudantenn, 1,1 m, kott (11604-701)

Professionaalseks meresõiduks mõeldud kaheribaline antenn, mis ühendab rahvusvahelise merenduse VHF-sagedusala nelja satelliitnavigatsiooni-/positsioneerimissüsteemiga. Ideaalne meretuvastussüsteemide jaoks, nagu AIS.

• Kvaliteetne kaheribaline VHF ja aktiivne GNSS antenn.
• Ühildub GPS, GLONASS, BeiDou ja Galileo satelliitsüsteemidega.
• Lihtsustatud paigaldamine, kasutades ühte allapoole suunatud antennikaablit koos tekialuse dipleksfiltriga.

Pakendi teave

• Tüüp: polükott.
• Suurus: ca. 1,5 m.
• Kaal: ca. 2,1 kg.

Elektrilised spetsifikatsioonid

• Sagedus: 156-162,5 MHz (VHF) ja 1555,4-1610 MHz (GNSS).
• Ribalaius: 6,5 MHz (VHF) ja 54,6 MHz (GNSS).
• Antenni tüüp: Täielik 1/2 λ dipool VHF-i jaoks, kiibi disain GNSS-i jaoks (alustasapinda pole vaja).
• Takistus: 50 oomi.
• VSWR: < 2,0:1 (VHF).
• Satelliidisüsteemid: GPS, GLONASS, BeiDou, Galileo.
• Polarisatsioon: vertikaalne.
• Võimendus: 0 dBd, 2,1 dBi.
• Kiirgusmuster: mitmesuunaline.
• Maksimaalne sisendvõimsus: 35 W (VHF).
• LNA võimendus: tüüpiline 26 dB (GNSS).
• Toitepinge: 2,5-5,5 VDC (toide koaksiaalkaabli ja diplekseri kaudu).
• Energiatarve: ca. 20 mW @ 5 V (GNSS).
• Antistaatiline kaitse: otsemaandus (DC-lühike).

Mehaanilised spetsifikatsioonid

• Värv: valge ja kroom.
• Pikkus: 1120 mm.
• Kaal: 520 g.
• Paigaldamine: sobib 1" keermega vardale (G1"-11 keermega) koos pöörleva mutri komplekti või valikuliste klambritega.
• Paigalduskoht: sobib masti või teki paigaldamiseks.
• Materjalid: PU-värvitud klaaskiud, PCB, PTFE, vask ja kroomitud messing.
• Ellujäämise tuule kiirus: talub kuni 55 m/s (125 mph).
• Töötemperatuur: -40°C kuni +70°C.
• Pistik: N-emane.
• Nõuded kaablile:
  • Kaks lühikest diplekserikaablit (sisaldub mõnes GNSS-vastuvõtja ja VHF-raadio komplektis).
  • Antenni allavoolukaabel (tuleb eraldi tellida).
• Sissepääsukaitse: IP66.
• Seerianumber: toodud toote etiketil.

Tellimisinfo

• Osanumber: 11604-701 (VHFGPS4 KIT Antenn diplekseriga polükotis).
